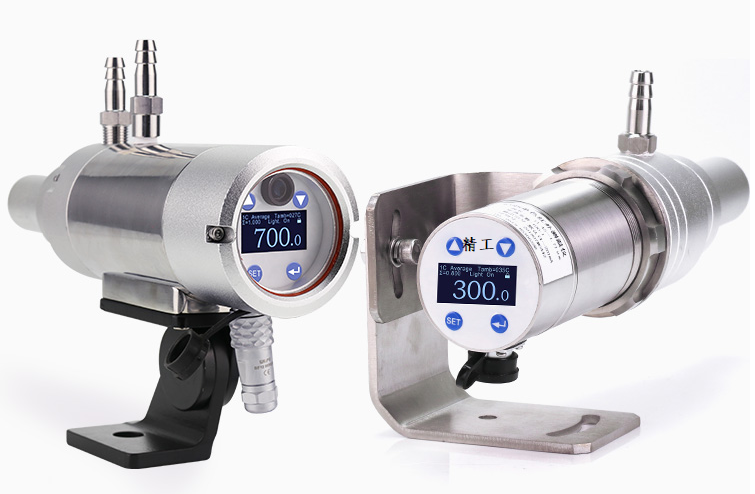

DCTQ-6016红外测温仪

DCTQ-6016红外测温仪用户手册

工作原理
双色红外测温仪接收工件辐射的红外光实现非接触式的温度测量，红外光经光学系统聚焦后被传感器的跌层光电池接收，跌层光电池接收工件辐射的两个波段的光谱，两个波段光谱的比值和工件温度成对应关系，测温仪根据不同的双波段比值得到物体的表面温度

产品特点
•不锈钢外壳，专为冶金行业恶劣环境设计
•冷却装置，通水冷却后可使测温仪在高温环境连续工作
•一体化设计，安装调试更加便捷
•双色测温模式，对测量环境的粉尘、水雾不敏感
•数字量、模拟量、开关量信号输出
•0.5%的测量精度
•激光瞄准辅助安装

技术参数
› 工作电源：DC24V
› 测温范围：700-1400℃
› 响应时间：10ms
› 测量精度：≤0.5%
› 安装形式：一体式，可见激光瞄准
› 距离系数：50：1
› 工作波长：0.7-1.08um；1.08um
› 信号输出：4-20mA模拟量；RS485;上下限报警开关量输出
› 工作温度：≥60℃时，加水冷却
