它使用手动可调焦镜头，消色差组合透镜，高可靠性电路设计(低温漂、全数字化测量设计方案、高集成度SOC芯片应用、可视化OLED操作界面)和软件设计(环境温度的补偿、实时信号处理、异常信号的处理、各种应用环境软件代码的不断优化)。这些特殊的设计，使PLUSFO-F系列光纤测温仪可满足各种苛刻工业现场和精确温度控制的使用需求。
PLUSFO-F系列光纤测温仪通过接收物体发出的窄波段辐射能量的总和来确定物体温度。它采用先进的软、硬件设计，具有超宽的动态范围，较高的稳定性。

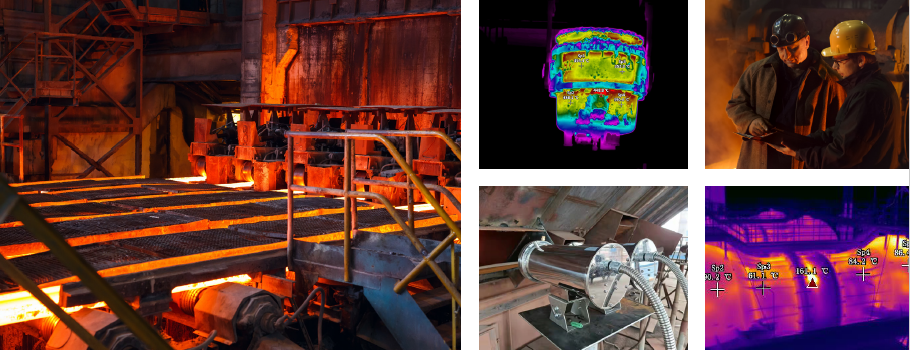

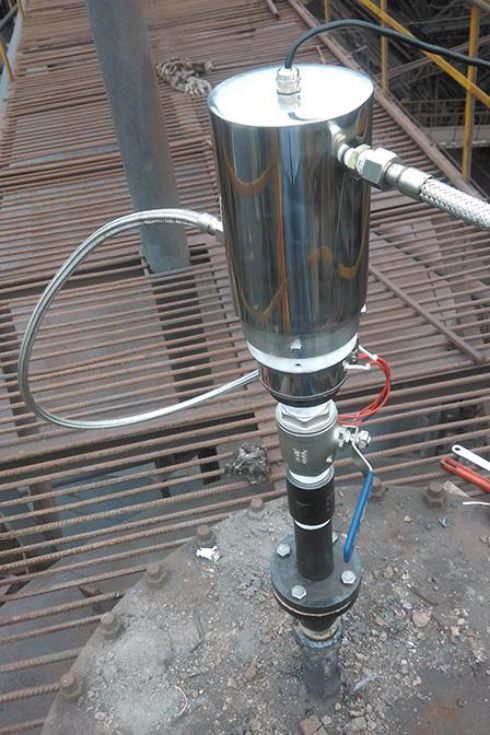

光纤测温仪它可广泛应用于冶金行业(线棒材、热轧板、锻造)和锻造行业，热处理，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。除了适用于一般工业场合温度的测量,也适用于安装在电磁干扰较强和环境温度较高的场合。
◆ 测温范围覆盖300℃～3000℃
◆ 测温精度可达0.5%
◆ 重复精度为2℃
◆ 响应时间5ms～99.99s可调
◆ 温度分辨率0.1℃
◆ 采用可调焦镜头或定焦镜头
◆ 采用激光瞄准，清晰显示出被测目标的位置及大小
◆ 对探测器采用PID恒温控制，消除环境温度对测量的影响
◆ 特殊设计的窄带红外滤色片，使检测器受发射率的影响降低到最小
◆ 采用工业级OLED屏为显示界面，人机界面友好
◆ 丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及RS485通讯接口
◆ 软硬件看门狗，硬件EMI滤波等设计提高系统稳定性，可抗2500VDC脉冲群干扰
◆ 最多支持26台测温仪总线级联，通过PC实现网络化控制
3、技术参数
|
型号 |
PLUSFO- F1600 |
PLUSFO-F2000 |
PLUSFO-F3000 |
PLUSFO-F1400 |
PLUSFO-F2200 |
PLUSFO-F3000 |
|
测温范围 |
600～1600℃ |
700～2000℃ |
700～3000℃ |
300～1400℃ |
350～2200℃ |
400～3000℃ |
|
工作波长 |
（0.85～1.1）μm |
（1.45～1.7）μm |
||||
|
探测器 |
Si（硅光电池） |
InGaAs（铟镓砷） |
||||
|
主要应用 |
连铸、热轧、感应加热、多晶硅和单晶硅， 高温场合温度的测量 |
感应加热、热处理、多晶硅和单晶硅， 高温场合温度的测量 |
||||
|
距离系数 |
150:1 |
200:1 |
150:1 |
200:1 |
||
|
测量距离 |
可调焦距0.15m至无穷远可调 |
|||||
|
测量精度 |
±0.5%T（T为读数温度），更高精度的可定制 |
|||||
|
温度分辨率 |
0.1℃ |
|||||
|
重复精度 |
±2℃ |
|||||
|
温度系数 |
0.100～1.000，步距0.001可调 |
|||||
|
响应时间 |
5ms～99s可调节，更快速度可定制 |
|||||
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能 |
|||||
|
输出 |
第一组多种模拟量输出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切换）， 输出分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA |
|||||
|
第二组模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出最大负载600Ω |
||||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤2Ω， 最大允许电压AC42V或DC60V，最大允许电流120mA，响应时间2ms |
||||||
|
PNP电平输出（输出电流100mA，带过载保护） |
||||||
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
||||||
|
显示方式 |
采用自发光工业级OLED显示屏 |
|||||
|
供电电源 |
DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， 内置EMI滤波器、可抗2500VDC脉冲群的干扰。 |
|||||
|
环境温度补偿 |
内置40℃恒温加热器，全程温度补偿，测温精度几乎不受环境温度的影响。 |
|||||
|
瞄准方式 |
内置可见红色激光瞄准 |
|||||
|
使用环境 |
测温仪：不带水冷-20℃～+60℃，带水冷；-20℃～+200℃， 镜头及光纤：-20℃～+250℃ |
|||||
|
防护等级 |
IP54 |
|||||
4、接线表
|
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
白 |
黑 |
粉红 |
深蓝色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多种模拟量 |
(4～20) mA |
输出信号地线 |
PNP 输出 |
COMH |
NOH |
COML |
NOL |
A |
B |
|
电源输入 |
模拟量输出 |
上限报警输出 |
下限报警输出 |
RS485通讯接口 |
|||||||
多种方式模拟量输出为：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可选，默认为（4～20）mA。
PNP输出与上限报警同步。模拟量输出与电源输入相互隔离，RS485通讯接口与电源输入隔离。
