E1RL光纤式单色红外测温仪可广泛应用于冶金行业（棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。

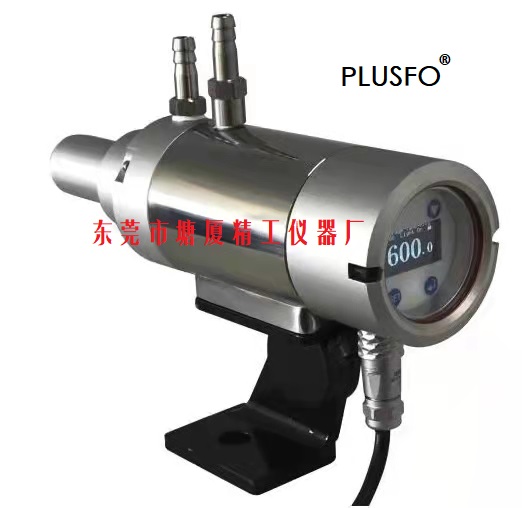

它具有坚固的外形，采用不锈钢镜头（带吹扫功能），铝压铸外壳，防护等级为IP54。它由镜头、光纤、处理部件组成。光纤和镜头组件可以承受250℃的高温，不需要另外的冷却。除了适用于一般工业场合温度的测量,也适用于安装在电磁干扰较强和环境温度较高的场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。
产品特点
- 测温范围覆盖300℃～2500℃
- 测温精度可达0.5%
- 重复精度为2℃
- 响应时间5ms～99.99s可调
- 产品分辨率达0.1℃
- 采用可调焦镜头，超宽调焦范围，0.15m至无穷远可调
- 采用激光瞄准，1：1、清晰显示出被测目标的位置及大小
- 对探测器采用PID恒温控制，消除环境温度对测量的影响
- 特殊设计的窄带红外滤色片，使检测器受发射率的变化降低到最小
- 采用工业级OLED屏为显示界面，人机界面友好
- 丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及RS485通讯接口
- 软硬件看门狗，硬件EMI滤波等设计提高系统稳定性
- 可抗2500VDC脉冲群干扰
- 最多支持26台测温仪总线级联，通过PC实现网络化控制
技术参数
|
型号 |
EL-FS-6016 |
EL-FS-7022 |
EL-FS-8025 |
EL-FG-3014 |
EL-FG-3522 |
|
测温范围 |
600℃～1600℃ |
700℃～2200℃ |
800℃～2500℃ |
300℃～1400℃ |
350℃～2200℃ |
|
工作波长 |
（0.85～1.1）μm |
（1.45～1.7）μm |
|||
|
探测器 |
Si（硅光电池） |
InGaAs（铟镓砷） |
|||
|
主要应用 |
连铸、热轧、感应加热、多晶硅和单晶硅， |
感应加热、热处理、多晶硅和单晶硅，高温场合温度的测量 |
|||
|
距离系数 |
75:1或150:1 |
150:1或200:1 |
75:1或150:1 |
150:1或200:1 |
|
|
测量距离 |
固定焦距0.2m以上，可调焦距0.15m至无穷远可调 |
||||
|
测量精度 |
±0.5%tm℃（tm为测温范围上限值） |
||||
|
温度分辨率 |
0.1℃ |
||||
|
重复精度 |
±2℃ |
||||
|
单色系数 |
0.100～1.000，步距0.001可调 |
||||
|
响应时间 |
5ms～99.99s可调 |
||||
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能 |
||||
|
输出 |
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， |
||||
|
模拟量12bit输出4mA～20mA，分辨率1℃，最大负载600Ω |
|||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制， |
|||||
|
PNP电平输出（输出电流100mA，带过载保护） |
|||||
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
|||||
|
显示方式 |
采用自发光工业级OLED显示屏 |
||||
|
供电电源 |
DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， |
||||
|
预热时间 |
内置恒温加热器，通电10min后测温 |
||||
|
瞄准方式 |
内置可见红色激光瞄准 |
||||
|
使用环境 |
测温仪：不带水冷（-30℃～+55℃），带水冷（-30℃～+120℃）， |
||||
|
防护等级 |
IP54 |
||||
接线表
|
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
白 |
黑 |
粉红 |
深蓝色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多种方式 |
(4～20) |
输出信号地线 |
PNP |
COMH |
NOH |
COML |
NOL |
A |
B |
|
电源输入 |
模拟量输出 |
上限报警输出 |
下限报警输出 |
RS485通讯接口 |
|||||||
多种方式模拟量输出为：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可选，默认为（4～20）mA。
