DCTQ-3514热轧线材双色红外测温仪 DCT2-3514一体化双色红外高温计
产品详情
一、产品介绍

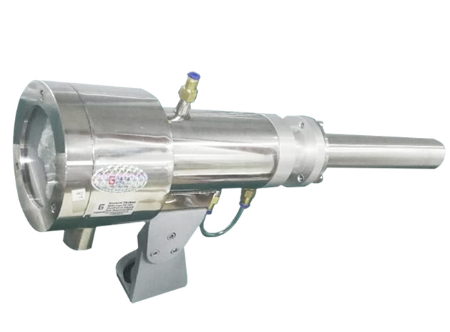

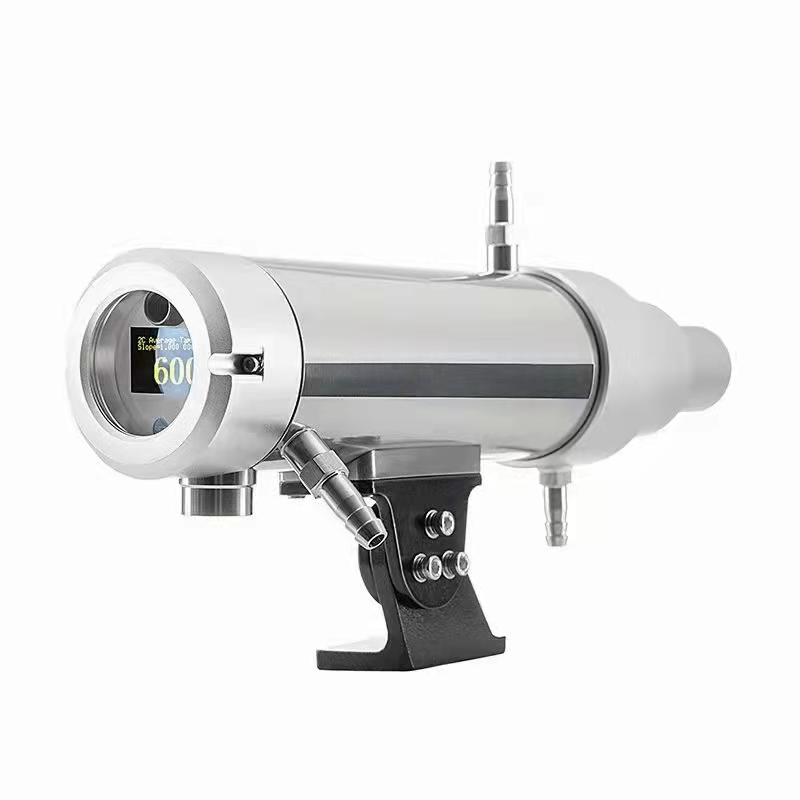

DCTQ系列双色测温仪(又称比色高温计)，是一款高性能、智能化的双色红外测温仪。它具有坚固的外形，采用304不锈钢机芯，可选装带吹扫和冷却功能的304不锈钢防护套，它使用手动可调焦镜头，消色差组合透镜，高可靠性电路设计(低温漂、全数字化测量设计方案、高集成度SOC芯片应用、可视化OLED操作界面)和软件设计(环境温度的补偿、实时信号处理、异常信号的处理、各种应用环境软件代码的不断优化)。这些特殊的设计，使DCTQ系列双色测温仪可满足各种苛刻工业现场和精确温度控制的使用需求。
DCTQ系列双色测温仪通过测量两个不同波长能量的比值来确定物体的温度，先进的软、硬件设计，可满足在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。
DCTQ双色高温计它除适用于一般工业场合的温度测量外，也适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。

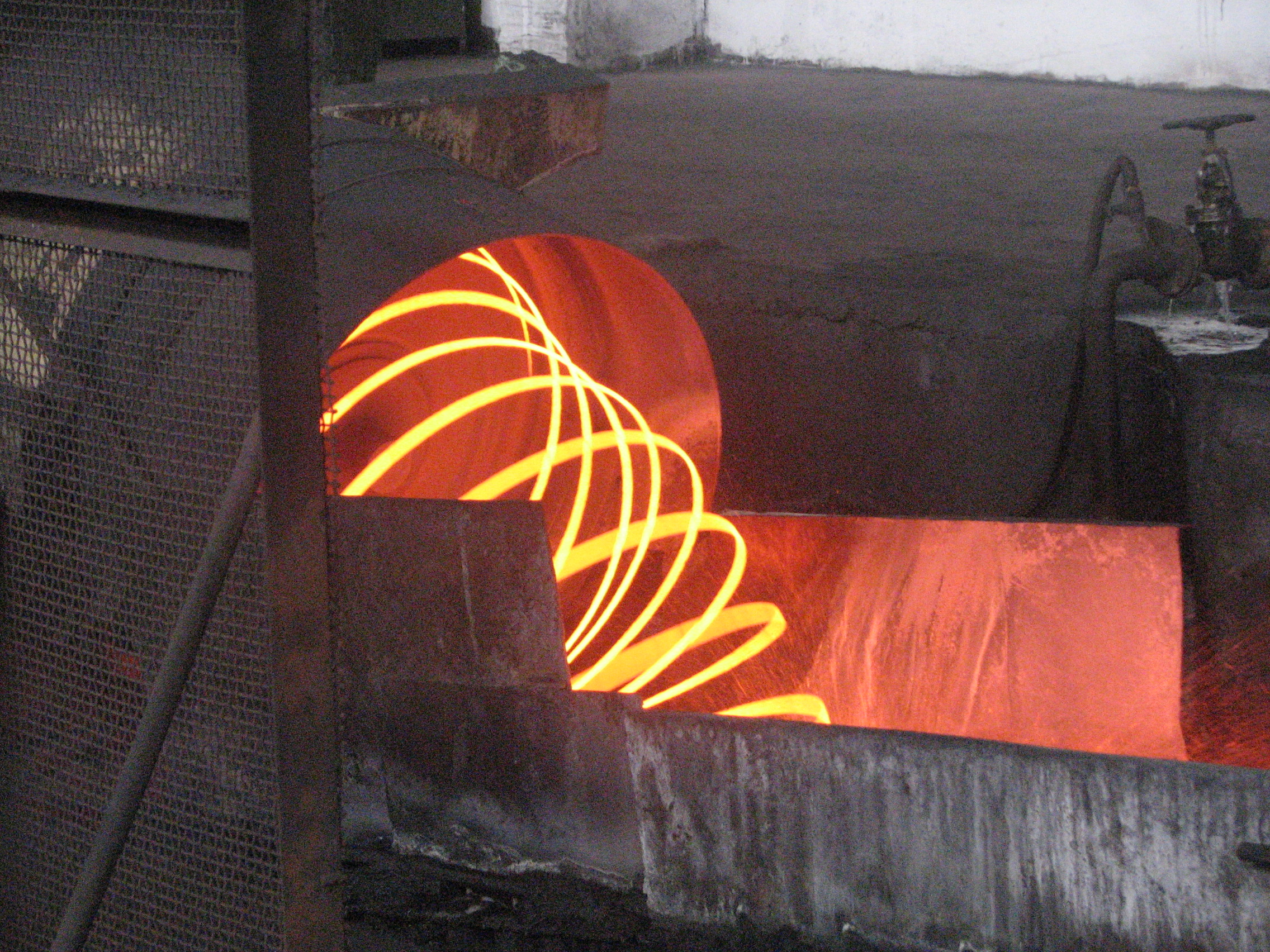

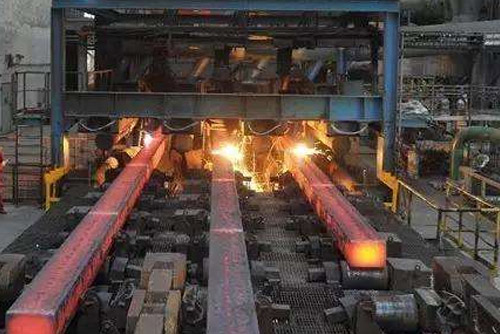

DCTQ系列双色红外测温仪可应用于中、高温2000℃以下双色测温需求，如：线棒材、热轧板、锻造、铸造、水泥窑、热处理、感应加热、单晶硅和多晶硅等各种工业场合温度的测量。也可以应用于真空炉、石墨炉、高温炉等超高温3000℃以下双色测温的应用，并具有较高的稳定性。
二、产品特点
◆ 测温范围覆盖250℃～3000℃
◆ 测温精度可达0.5%,重复精度为2℃，分辨率0.1℃
◆ 响应时间5ms～99.99s可调
◆ 采用手动可调焦镜头，标准焦距0.45m至无穷远，近焦距0.25m～0.6m可调
◆ 对探测器采用PID恒温控制，自带全量程温度补偿，避免了环境温度对测量精度的影响
◆ 1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小
◆ 兼具双色和单色测温功能
◆ 双色模式下，显示能量百分比，并有镜头脏检测功能
◆ 采用工业级长寿命黄光OLED屏为显示界面，人机界面友好
◆ 丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口
◆ 软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰
◆ 有抗氧化测量功能，测量时不受氧化物的影响
◆ 最多支持26台测温仪总线级联，通过PC实现网络化控
|
型号 |
DCTQ-3514 |
DCTQ-6018 |
DCTQ-7025 |
DCTQ-7032 |
|
|
测温范围 |
350℃～1400℃ |
600℃～1800℃ |
700℃～2500℃ |
700℃～3200℃ |
|
|
探测器 |
Si/Si（叠层硅） |
||||
|
单色工作波长 |
1.08μm |
||||
|
比色工作波长 |
波长1：（0.7～1.08）μm；波长 2：1.08μm |
||||
|
主要应用 |
热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体、真空炉、多晶硅、单晶硅 |
高温炉、石墨炉、真空炉、半导体 |
|||
|
距离系数 |
60：1 |
标准100：1， 60：1需定制 |
200：1 |
||
|
测量距离 |
标准焦距：0.35m至无穷远可调；近焦距：0.2m～0.5m |
||||
|
测量精度 |
±0.5%T（T为测量温度值） |
||||
|
分辨率 |
0.1℃ |
||||
|
重复精度 |
±2℃ |
||||
|
单色系数 |
0.100～1.100，步距0.001可调。 |
||||
|
双色系数 |
0.850～1.150，步距0.001可调。 |
||||
|
响应时间 |
最快5ms，5ms-99.99s可调节 |
||||
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能 |
||||
|
输出 |
第一组多种模拟量输出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切换）， 输出分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA |
||||
|
第二组模拟量输出4mA～20mA，分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω |
|||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制， 导通电阻≤2Ω，最大允许电压AC42V或DC60V，最大允许电流120mA，响应时间2ms |
|||||
|
PNP电平输出（输出电流100mA，带过载保护） |
|||||
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
|||||
|
显示方式 |
采用工业级自发光OLED显示屏 |
||||
|
供电电源 |
DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。 |
||||
|
预热时间 |
内置40℃恒温加热器，通电10min后测温。内置全程温度补偿， 测温精度几乎不受环境温度的影响。 |
||||
|
瞄准方式 |
可见高亮度绿灯或目镜瞄准，2选1 |
||||
|
接口 |
进口密封插头和12芯高温屏蔽电缆 |
||||
|
使用环境 |
不带水冷：-20℃～+60℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-20℃～+200℃，冷却水压力为0.2MPa，流量为2L/min |
||||
|
防护等级 |
IP65 |
||||
|
测温范围 |
250℃～1200℃ |
350℃～1400℃，下限温度也可以延伸到300℃ |
400℃～2000℃ |
450℃～2500℃ |
|
探测器 |
InGaAs/InGaAs（叠层铟镓砷） |
|||
|
单色工作波长 |
1.7μm |
|||
|
比色工作波长 |
波长1：（0.9～1.7）μm 波长 2：1.7μm |
波长1：（1.25～1.7）μm 波长 2：1.7μm |
||
|
主要应用 |
有色金属加工、镀锌线、低发射率材料温度测量（铝、铜、锌等） |
热轧、线棒材、有色金属加工、感应加热、 镀锌线 |
激光加热或真空炉 |
|
|
距离系数 |
30：1 |
60：1 |
100：1 |
200：1 |
|
测量距离 |
标准焦距：0.35m至无穷远可调，近焦距：0.15m～0.5m |
|||
|
测量精度 |
±0.5%T（T为测量温度值） |
|||
|
分辨率 |
0.1℃ |
|||
|
重复精度 |
±2℃ |
|||
|
单色系数 |
0.100～1.100，步距0.001可调。 |
|||
|
双色系数 |
0.850～1.150，步距0.001可调。 |
|||
|
响应时间 |
最快5ms，5ms-99.99s可调节 |
|||
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能 |
|||
|
输出 |
第一组多种模拟量输出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切换）， 输出分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA |
|||
|
第二组模拟量输出4mA～20mA，分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω |
||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制， 导通电阻≤2Ω，最大允许电压AC42V或DC60V，最大允许电流120mA，响应时间2ms |
||||
|
PNP电平输出（输出电流100mA，带过载保护） |
||||
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
||||
|
显示方式 |
采用工业级自发光OLED显示屏 |
|||
|
供电电源 |
DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。 |
|||
|
预热时间 |
内置40℃恒温加热器，通电10min后测温。内置全程温度补偿，测温精度几乎不受环境温度的影响。 |
|||
|
瞄准方式 |
可见高亮度绿灯或目镜瞄准，2选1 |
|||
|
接口 |
采用全密封插头和12芯高温屏蔽电缆 |
|||
|
使用环境 |
不带水冷：-20℃～+60℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-20℃～+120℃，冷却水压力为0.2MPa，流量为2L/min |
|||
|
防护等级 |
IP65 |
|||
