ELMS-G-7014-M 耐火材料红外测温仪

红外测温仪在耐火材料厂的应用
温度的测量与控制是耐火材料生产中一个重要的环节，窑炉温度控制的好坏将直接影响产品的质量。特别是隧道窑，它具有测温点多，连续工作时间长的特点，如温度参数控制不好，将会给生产企业带来重大的经济损失，因此，选择合适的测温手段是保证窑炉正常工作的一个重要环节。隧道窑传统的测温方法有两种：一种是用热电耦测温，这种方法的特点是测温精度高，能连接记录仪或控制系统进行闭环控制，其缺点是寿命短，特别是在1300℃以上的高温窑上其电耦消耗特大，价格也很贵，设备运行成本较高；第二种方法是光学高温计，该方法是根据被测物体发光的颜色来测量温度，因其不直接接触高温区，故使用寿命长，但测量精度较低，无电信号输出，不能自动记录，还有人为因素的影响，真实性差。应用HD系列红外测温仪可以有效地克服以上缺点。该仪表具有较高的测量精度（可达±0.5%），而且既能象热电耦一样输出电信号，进行自动记录和控制，又具有使用寿命长(五年以上)、操作简单、人为误差小等优点。因此，HD系列红外测温仪是高温隧道窑理想的测温仪表。HD系列红外测温仪在隧道窑应用中，根据用户使用要求的不同，常用的有单点测温和多点切换测温二种方案。分别介绍如下：
单点测温系统：每个测温点采用一个探头和一台仪表箱组成，
测温单元进行温度采集。再将各单元仪表箱输出的4～20MA模拟信号连接到多点记录仪或控制执行机构，又可通过RS-232口与计算机，打印机等设备进行数据通讯。本系统中的测温单元通常选用精度较高, 功能较强的TNCR-2A型仪表。
切换测温系统：该系统是通过将安装于各测温点的红外探头信号连接到一台TNIR-2型多点测温仪上进行信号处理。并分别输出与各测温点相应的1～5V温度信号,供多点记录仪记录，同时也可直接通过RS232口把温度数据输入计算机，由计算机分析处理,还可接打印机直接把温度数据打印出来。
以上两种方案中是，单点测温系统由于每测温点都有独立的测温和信号处理系统，其输出的模似和数字信号均为实时的连续信号，响应速度快，能作为控制执行机构的实时控制信号，以实现闭环控制。而多点切换测温系统，其输出的模似信号尽管也是连续的，但与实时温度值存在一定的滞后，故只能用作数据采集记录,而不宜作为控制信号，其优点是性价比较好，在使用要求不太高的场合可以降低设备成本。
在其他耐火窑，如倒焰窑和棱式窑等场合的使用中由于测温点较少，故采用单点测温方案的较多。也有采用TNIR-3型手持式红外测温仪的，但该仪表只能对窑炉温度进行间断的抽测，每次测量记录都须人工操作，不能实现自动连续测量。

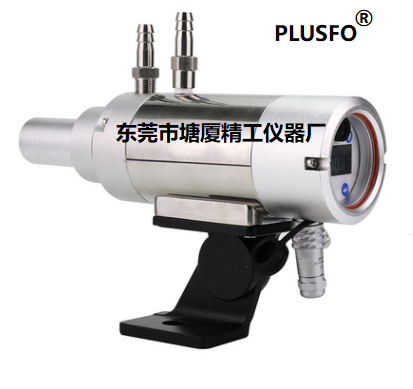

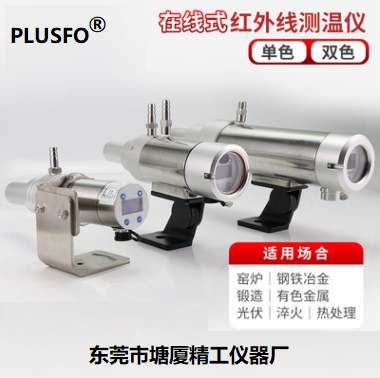

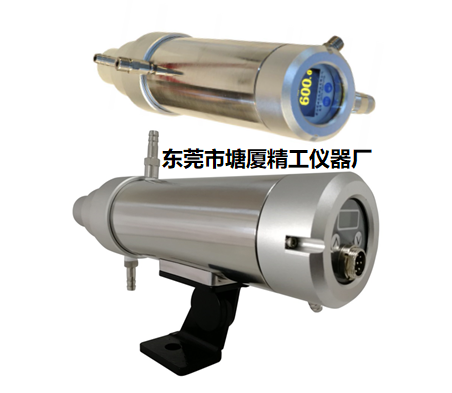

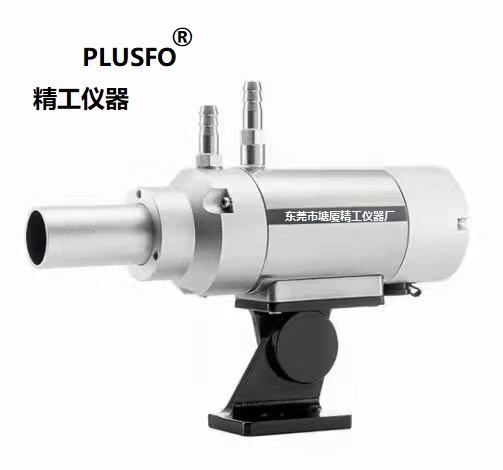

ELMS系列单色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为50mm）,密封部件采用耐高温橡胶，防护等级IP65，适用于工业场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。

红外测温仪它可广泛应用于热处理、铸造、水泥窑、感应加热，单晶硅和多晶硅等各种工业场合温度的测量。

产品特点

² 红外测温仪 测温范围覆盖100℃～2200℃

² 红外测温仪测温精度可达0.5%,重复精度为2℃

² 红外测温仪响应时间5ms～99.99s可调

² 红外测温仪分辨率0.1℃

² 红外测温仪采用可调焦镜头，测量距离0.35m至无穷远

² 红外测温仪高亮度绿色LED光源或目镜瞄准，清晰显示被测目标的位置及大小。

² 红外测温仪对探测器采用环境温度补偿，消除环境温度对测量温度的影响

² 红外测温仪采用工业级OLED屏为显示界面，人机界面友好

² 红外测温仪多功能外设接口：可编程模拟量输出、报警输出、1路电平输出以及1路RS485通讯接口。

² 红外测温仪可抗2500VDC脉冲群信号干扰

² 红外测温仪最多支持多台测温仪总线级联，通过PC实现网络化控制

单色红外测温仪原理

目前市场上的单色测温仪，多为窄波段测温仪。它的测温原理是通过物体某一狭窄波长范围内发生的辐射能量，来决定温度的大小。测温仪测量的是一个区域内的平均温度，测量值受发射率、镜头的污染以及背景辐射的影响。

物体发出辐射能量的大小与发射率有一定关系。发射率越大，物体发出的红外线能量越大。物体的发射率与物体表面的状态有一定关系，表面的粗糙度、亮暗程度、不同材质都会影响发射率。所以在使用单色测温仪时，常会有一张不同材质的发射率表。

红外测温仪适用场合

红外高温计被测物测量面积较大（完全能够充满目标视场）、表面较平整（不弯曲）、与测量方向小于30度、被测物体 表面理化状态稳定(非处于氧化、气化、液化过程之中) 、光学通道少灰尘和没有阻挡与衰减等场合下物体温度的测量。
