EL-ST-7018M 真空高温石墨化炉红外测温仪
产品介绍
EL-ST-XX系列双色红外测温仪可广泛应用于冶金行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。尤其适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。
EL-ST-XX系列双色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为59mm），标配不锈钢防护套（带吹扫和冷却功能），防护等级IP65，密封部件采用耐高温橡胶，适用于各种工业高温场合。
双色红外测温仪检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。软硬件设计，适用于100万倍CPU信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。
产品特点
² 双色红外测温仪测温范围覆盖300℃～2500℃
² 测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃
² 双色红外测温仪响应时间10ms～99.99s可调
² 双色红外测温仪采用可调焦镜头，测量距离0.35m至无穷远
² 双色红外测温仪对探测器采用PID恒温控制，消除环境温度对测量的影响
² 1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小
² 双色红外测温仪兼具双色和单色测温功能
² 双色模式下，有镜头脏检测功能
² 采用工业级OLED屏为显示界面，人机界面友好
² 多功能外设接口：2路独立的模拟量输出、2路报警输出、
1路电平输出以及1路RS485通讯接口。
² 软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰
² 有抗氧化测量功能，测量时不受氧化物的影响
² 最多支持多台测温仪总线级联，通过PC实现网络化控制
|
型号
|
EL-ST-
SR-6016-M
|
EL-ST-
SR-7018-M
|
EL-ST-
SR-8025-M
|
EL-ST-
GR-3010-M
|
EL-ST-
GR-3514-M
|
|
测温范围（℃）
|
600～1600
|
700～1800
|
800～2500
|
300～1000
|
350～1400
|
|
探测器
|
Si/Si（叠层硅）
|
InGaAs/InGaAs（叠层铟镓砷）
|
|
工作波长
|
波长1：（0.7～1.08）μm
波长 2：1.08μm
|
波长1：（0.9～1.7）μm
波长2：1.7μm
|
|
主要应用
|
热轧、线棒材、金属锻造、铸造、真空炉、
感应加热、溶化的玻璃、水泥窑、半导体
|
热轧、线棒材、有色金属加工、
感应加热、镀锌线
|
|
距离系数
|
60：1
|
100：1
|
100：1或200：1
|
30：1
|
60：1
|
|
测量距离
|
0.35m至无穷远可调
|
|
测量精度
|
±0.5%tm℃（tm为测温范围上限值）
|
|
分辨率
|
0.1℃
|
1℃
|
|
重复精度
|
±2℃
|
|
单色系数
|
0.100～1.000，步距0.001可调。
|
|
双色系数
|
0.850～1.150，步距0.001可调。
|
|
响应时间
|
10ms～99.99s可调
|
|
信号处理
|
峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
|
|
输出
|
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选），
分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
|
|
模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出最大负载600Ω
|
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，
导通电阻≤25Ω，最大允许电压AC60V或DC60V，最大允许电流120mA，响应时间2ms
|
|
PNP电平输出（输出电流100mA，带过载保护）
|
|
RS485输出，可实现参数修改，数据记录和查询等功能
|
|
显示方式
|
采用工业级自发光OLED显示屏
|
|
供电电源
|
DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA）
内置EMI滤波器，可抗2500VDC脉冲群的干扰。
|
|
预热时间
|
内置恒温加热器，通电10min后测温
|
|
瞄准方式
|
内置可见高亮度绿灯或目镜瞄准
|
|
接口
|
采用德国binder密封插头和12芯耐高温屏蔽电缆（长度2.5m）
|
|
使用环境
|
不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min
带水冷：-30℃～+120℃， 冷却水压力为0.2MPa，流量为2L/min
|
|
防护等级
|
IP65
|
|
关键词：轧线棒材钢坯双色测温仪 金属注射成型烧结炉红外测温仪 真空氢气炉红外测温仪
真空热压炉红外测温仪 核管退火炉红外测温仪 晶体材料红外测温仪 晶圆高温处理炉红外线测温仪
氮化硅气压炉红外测温仪 真空淬火炉高温计 碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计

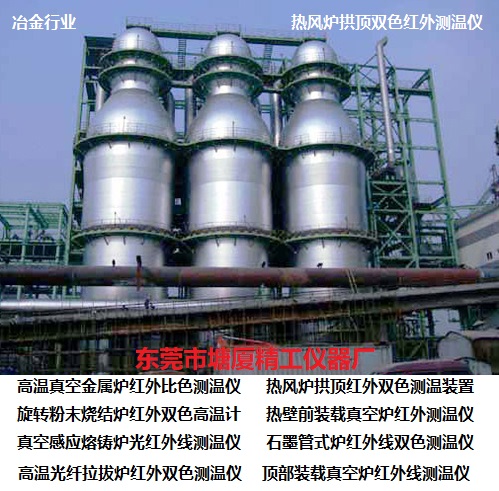

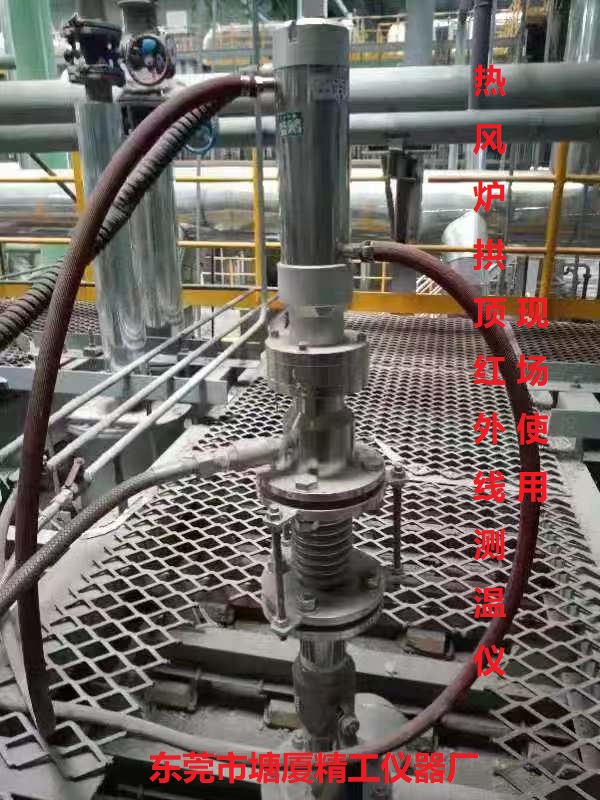

石墨纯化红外测温仪 旋转粉末烧结炉红外测温仪 真空感应熔铸炉红外测温仪 热风炉拱顶红外双色测温装置
|
