RF-4A1400 真空烧结炉在线比色红外测温仪
RF-4A1800 半导体硅芯多晶硅炉红外双色测温仪

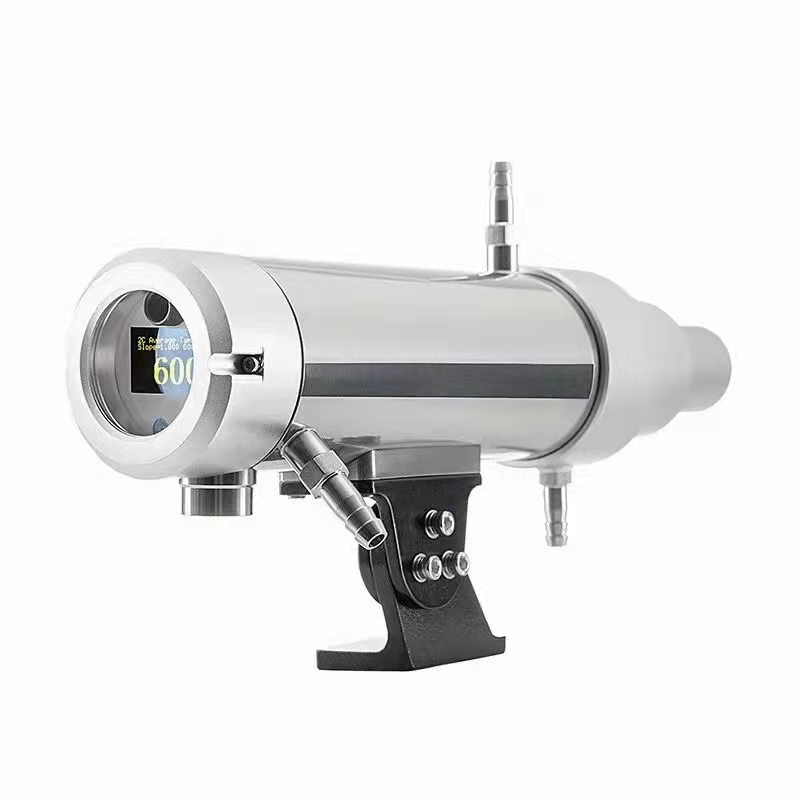

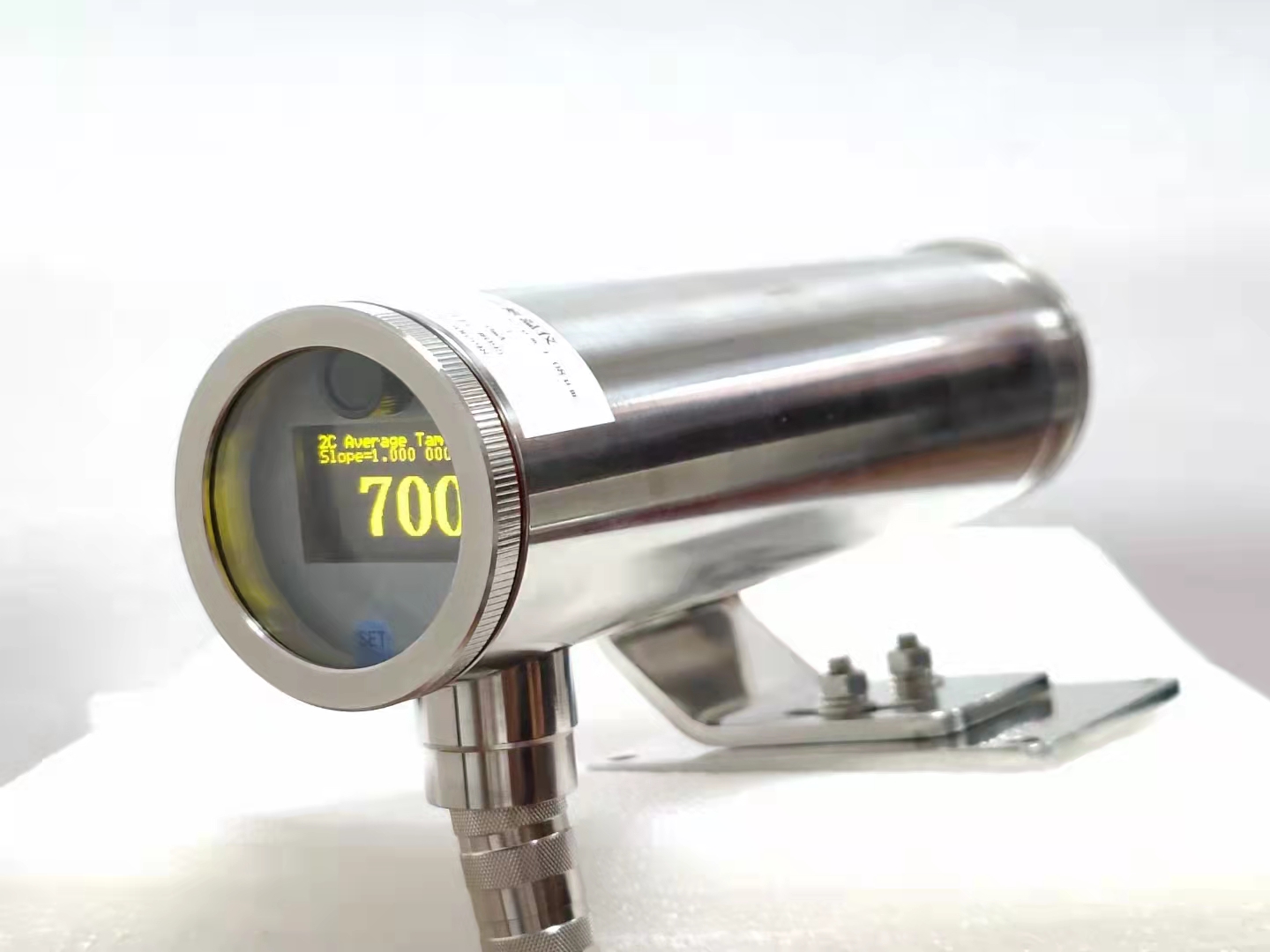

产品概述
RF-4A系列在线式比色红外测温仪采用比色测温原理直接测量目标的真实温度而基本不受材料辐射率的影响，抗烟雾、水蒸气和灰尘能力强。具有多种测温方式，并且带有温度显示和信号输出，既适合于测量，又适合于闭环控制。仪器测温不受窗口玻璃影响（有色玻璃除外）。也不受距离系数限制。仪器具有密封性好,防水、防尘，结实耐用，灵活、精确、抗干扰强、设备尺寸小、智能化、速度快等特性。适于环境条件恶劣的工业现场中使用。
比色红外测温仪具有如下优点
● 双色比值技术摆脱了对绝对能量测量的依赖，可进行更高精度、重复性的温度测量。
● 双色比值技术降低或消除了大部分环境对其的影响，比如脏透镜、脏窗口等。
● 双色比值技术其原理决定了所测温度为目标温度最大值,更接近目标温度实际值。
● 未知发射率情况下,双色比值技术有绝对测温优势。
● 具有单双色模式,也可作为单色测温仪使用。
技术指标
| 型号 | RF-4A1400 | RF-14A800 | RF-4A3000 |
| 测温范围 | 600℃～1400℃ | 700℃～1800℃ | 1000℃～3000℃ |
| 光谱响应 | 0.7μm～1.3μm | ||
| 光学分辨率 | 150:1 | 300:1 | |
| 测量精度 | 读数值的±1% | ||
| 重复精度 | 读数值的±0.5% | ||
| 响应时间 | ≤100 ms | ||
| 瞄准方式 | 望远镜目视瞄准 | ||
| 坡度 | 0.800～1.200（双色模式） | ||
| 发射率 | 0.10～1.00（单色模式） | ||
| 信号处理 | 单双色模式切换;峰值保持;平均值;继电器报警 | ||
| 电源 | 24VDC,±20%,250mA(允许存在100mV峰值波纹) | ||
| 功率 | 最大2W | ||
| 模拟输出 | 4-20mA | ||
| 数字通信 | RS485 | ||
| 输出继电器 | 一个常开触点,1A30VDC/0.5A125VAC 阻 抗： ≤50mΩ | ||
| 防护等级 | IP65 | ||
| 环境温度 | -20℃～60℃ | ||
| 相对湿度 | 10%～95%不结露 | ||
| 外形尺寸 | Φ50*185 mm | ||
| 重量 | 600克 | ||
● 多晶硅生产
多晶硅生产开始时半导体硅芯在还原炉中被高电压瞬间击穿，通过硅芯的电流使硅芯达到工艺要求的1080℃，而且此工艺温度在硅芯由φ7mm～φ180mm生长的过程中必须一直保持恒定。但随着硅棒的直径不断增加，其相应阻抗会不断减小，电流对硅棒的加热能力因而降低。要维持1080℃的恒定硅棒温度，只能相应不断增大工作电流（电流将由开始时的30A增大到结束时的2800A）。如此大动态范围电流的变化，对生产设备及操作人员都提出了相当高的要求。另外，硅棒在达到1420℃时将熔化，所以精确测量多晶硅的温度至关重要。
测量难点：
（1）开始生产时的硅芯直径只有φ7mm，目标太小。
（2）红外测温仪测量硅棒的温度时，必须将设备安装于还原炉外部，透过密封石英窗口瞄准炉内目标。视窗污染对透过率产生的影响而导致实际测量误差。
（3）双层石英玻璃对红外信号衰减较大。
RF-4A系列比色测温仪优势:
（1）采用比色测温原理直接测量目标的真实温度而基本不受材料辐射率的影响，无需进行发射率的补偿。
（2）目视瞄准，可直接看到目标。
（2）对窗口轻微污染不敏感。
（3）摆脱了对红外绝对能量的依赖，对信号衰减不敏感。
● 真空烧结炉
真空烧结炉是在真空环境中对被加热物品进行保护性烧结的炉子，其加热方式比较多，如电阻加热、感应加热、微波加热等。真空烧结是在真空或保护气氛条件下，加热硬质合金刀头及各种金属粉末压制体实现烧结，生产中物质挥发，水汽等对光路和窗口都会造成污染。
RF-4A系列比色测温仪优势：
（1） 测温不受光路污染影响。
（2） 对窗口污染不敏感。
●盐浴炉
盐浴炉是用熔融盐液作为加热介质、将工件浸入盐液内加热的工业炉(能过金属电极在盐液中加热)。根据炉子的工作温度，通常选用氯化钠、氯化钾、氯化钡、氰化钠、氰化钾、硝酸钠、硝酸钾等盐类作为加热介质。盐浴炉的加热速度快，温度均匀。工件始终处于盐液内加热，工件出炉时表面又附有一层盐膜，所以能防止工件表面氧化和脱碳。加热时有一定的烟雾,对人体有害,应加排烟设备。对仪器透镜有污染。
RF-4A系列比色测温仪优势：
（1）测温不受烟雾污染的影响。
（2）测温仪透镜轻微污染不影响测温。
●热轧
在热轧过程中，钢坯在加热炉内被加热，以便软化后轧制。如果金属温度太低，在其后的轧制过程中将因太硬而产生表面裂缝，同时也会使轧制设备受到损坏。而如果金属温度太高，在轧制过程中将出现表面破裂、熔化或瑕疵。如果金属受热不均匀，钢材将出现不规则变形，导致产品质量低劣，甚至废品。然而钢坯测温时有氧化皮、水汽等影响。其中氧化皮发射率高，钢坯发方射率低。
RF-4A系列比色测温仪优势：
（1）无氧化皮带来的发射率影响。
（2）测温仪透镜轻微污染不影响测温。
●当带钢被轧制成最终形状后，用喷水淬火的方式来使产品达到需要的晶体结构和机械特性。如果金属冷却速度快，金属的晶体结构更细、硬度较高。如果冷却速度慢，金属会相对柔软且易弯曲。对某些钢种，如双相钢，需要将薄板冷却至一个较低的温度，有时需要快速冷却，保证硬度。在这种情况下，冷却过程中的测温非常重要，因为它是产品是否能够达到合格特性的重要条件。自然地，在淬火过程中测量带钢温度，水和浓的蒸汽是一个相当严重的干扰。在此情况下，所选择的传感器必须能够穿过蒸汽和水来测量，但是能够穿过水层测量的传感器是不存在的。因此需要在积水并不持续存在的情况下进行测量。
RF-4A系列比色测温仪优势：
（1）无氧化皮带来的发射率影响。
（2）测温技术消除了大部分水汽的影响。
（3）测温仪透镜轻微污染不影响测温。
