EL-ST-3514M 单晶硅碳化硅反应真空炉红外测温仪

产品介绍

EL-ST-XX系列双色红外测温仪可广泛应用于冶金行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。尤其适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。

EL-ST-XX系列双色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为59mm），标配不锈钢防护套（带吹扫和冷却功能），防护等级IP65，密封部件采用耐高温橡胶，适用于各种工业高温场合。

双色红外测温仪检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。软硬件设计，适用于100万倍CPU信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。

产品特点

² 双色红外测温仪测温范围覆盖300℃～2500℃

² 测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃

² 双色红外测温仪响应时间10ms～99.99s可调

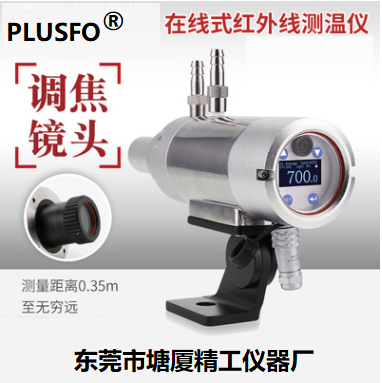

² 双色红外测温仪采用可调焦镜头，测量距离0.35m至无穷远

² 双色红外测温仪对探测器采用PID恒温控制，消除环境温度对测量的影响

² 1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小

² 双色红外测温仪兼具双色和单色测温功能

² 双色模式下，有镜头脏检测功能

² 采用工业级OLED屏为显示界面，人机界面友好

² 多功能外设接口：2路独立的模拟量输出、2路报警输出、

1路电平输出以及1路RS485通讯接口。

² 软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰

² 有抗氧化测量功能，测量时不受氧化物的影响

² 最多支持多台测温仪总线级联，通过PC实现网络化控制

型号	EL-ST- SR-6016-M	EL-ST- SR-7018-M	EL-ST- SR-8025-M	EL-ST- GR-3010-M	EL-ST- GR-3514-M
测温范围（℃）	600～1600	700～1800	800～2500	300～1000	350～1400
探测器	Si/Si（叠层硅）			InGaAs/InGaAs（叠层铟镓砷）
工作波长	波长1：（0.7～1.08）μm 波长 2：1.08μm			波长1：（0.9～1.7）μm 波长2：1.7μm
主要应用	热轧、线棒材、金属锻造、铸造、真空炉、感应加热、溶化的玻璃、水泥窑、半导体			热轧、线棒材、有色金属加工、感应加热、镀锌线
距离系数	60：1	100：1	100：1或200：1	30：1	60：1
测量距离	0.35m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
分辨率	0.1℃			1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	10ms～99.99s可调
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
输出	多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选），分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
	模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出最大负载600Ω
	报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤25Ω，最大允许电压AC60V或DC60V，最大允许电流120mA，响应时间2ms
	PNP电平输出（输出电流100mA，带过载保护）
	RS485输出，可实现参数修改，数据记录和查询等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA）内置EMI滤波器，可抗2500VDC脉冲群的干扰。
预热时间	内置恒温加热器，通电10min后测温
瞄准方式	内置可见高亮度绿灯或目镜瞄准
接口	采用德国binder密封插头和12芯耐高温屏蔽电缆（长度2.5m）
使用环境	不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-30℃～+120℃，冷却水压力为0.2MPa，流量为2L/min
防护等级	IP65
