DIT1-7014 横火焰炉红外测温仪
产品介绍

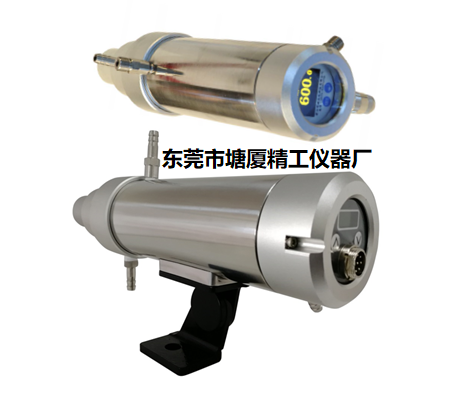

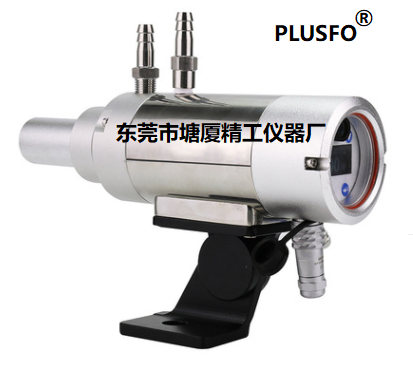

DIT1-XX 红外单色测温仪 具有结实的外形设计，采用304不锈钢材料机芯（机芯直径58mm），标配不锈钢防护套，带吹扫和冷却功能，进口密封部件采用耐高温橡胶件，达到IP65防护等级，适用于各种工业钢厂及半导体真空炉或热风炉火纯工作场合。软硬件智能设计，适用于高速百万倍信号的网格CPU处理器，可以满足用户对红外测温仪测量精度、测量重复性高、带瞄准方式、高速信号微机处理超快速响应等功能。
DIT1-XX 红外单色测温仪广泛应用于冶金行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。
DIT1-1XX 红外单色测温仪产品特点
o 红外测温仪测温范围覆盖300℃～2500℃
o 红外测温仪测温精度可达0.5%,重复精度为2℃
o 红外高温计响应时间5ms～99.99s可调
o 红外测温仪分辨率0.1℃
o 红外高温计 采用可调焦镜头，测量距离0.35m至无穷远
o 红外测温仪1：1高亮度绿色LED光源或目镜瞄准，清晰显示被测目标的位置及大小。
o 红外测温仪 对探测器采用PID恒温控制，消除环境温度对测量的影响

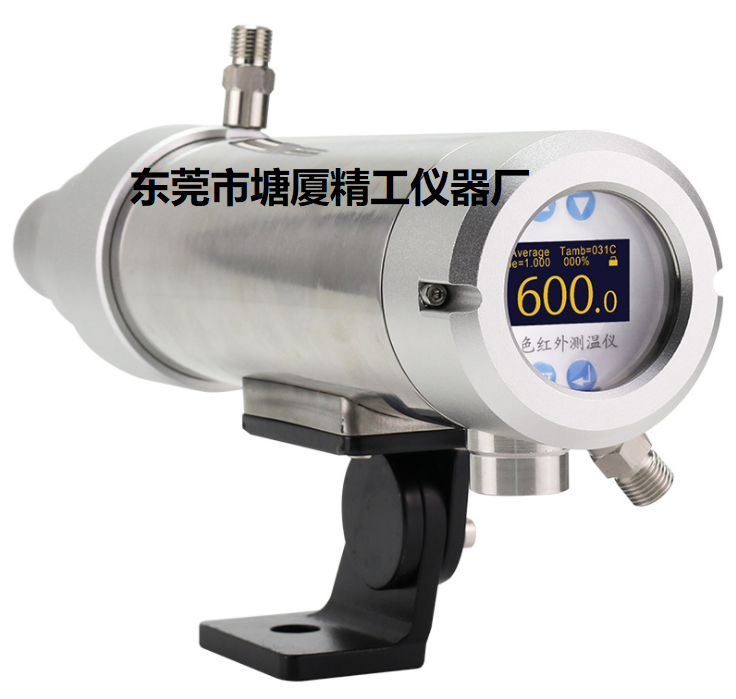

o 红外测温仪采用工业级OLED屏为显示界面，人机界面友好
o 红外测温仪多功能的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口
红外线传输信号可抗2500VDC脉冲群干扰
技术参数
|
镀锌线、线棒材、热轧钢坯、锻造、熔铸炉，水泥窑炉，真空感应加热炉，单晶硅炉、多晶硅炉、热风炉、烧结炉 |
||||||||
|
测温范围（℃） |
600～1600 |
700～2200 |
800～2500 |
250～1100 |
300～1400 |
350～2200 |
50～800 |
100～700 |
|
探测器 |
Si(硅光电池) |
InGaAs(铟镓砷) |
PbS(硫化铅) |
InGaAs（扩展 |
||||
|
工作波长 |
（0.85～1.1）μm |
（1.45～1.7）μm |
（2.0～2.8）um |
（2.0～2.6）um |
||||
|
主要应用 |
热轧、金属锻造、铸造、 |
热轧、镀锌线、 |
有色金属加工、感应加热、涂层 |
|||||
|
距离系数 |
100：1 |
100：1或200:1 |
60：1 |
100：1 |
100：1或 |
100：1 |
||
|
测量距离 |
0.35m至无穷远可调 |
|||||||
|
测量精度 |
±0.5%tm℃（tm为测温范围上限值） |
|||||||
|
温度分辨率 |
0.1℃ |
|||||||
|
重复精度 |
±2℃ |
|||||||
|
单色系数 |
0.100～1.000，步距0.001可调 |
|||||||
|
响应时间 |
5ms～99.99s可调 |
20ms～99.99s可调 |
||||||
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能 |
|||||||
|
输出 |
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， |
|||||||
|
模拟量12bit输出4mA～20mA，分辨率1℃，最大负载600Ω |
||||||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制， |
||||||||
|
PNP电平输出（输出电流100mA，带过载保护） |
||||||||
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
||||||||
|
显示方式 |
采用自发光工业级OLED显示屏 |
|||||||
|
供电电源 |
DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， |
|||||||
|
预热时间 |
内置恒温加热器，通电10min后测温 |
|||||||
|
瞄准方式 |
内置可见高亮度绿灯或目镜瞄准 |
|||||||
|
接口 |
采用德国binder密封插头和12芯高温屏蔽电缆（长度2.5m） |
|||||||
|
使用环境 |
-30℃～+55℃，不带水冷；-30℃～+120℃，带水冷 |
|||||||
|
防护等级 |
IP65 |
|||||||
DIT2-XX红外比色测温仪:采用双色测温方法，即通过目标物体辐刺的两个红外波段的能量比值来确定被测物体的温度。因测量结果取决于两个波段辐刺功率之比，所以，辐射能最的部分损失对测是结果没有影响，可克毂传输介活有灰尘、烟喜、水汽，视场局部速挡和测是距商查化造成的幕射能量意减而引起的测是误差，特别活用于相对恶劣的测温环境
DIT2-XX红外比色测温仪金属热加工付程中，金属表面不可避免会快速第化形成氧化层，化层会融温度查化脱落或者被型(例乳钢生产线)，被型氧化皮和金属本体形成回睡，使得氧化是的温度低于金属本体温度。双色测温仪可以很好的克服因此引起的测是误差，使得生产工艺数据可靠且商散性小，便于工艺分析。
比色测温对于真空或保护气体加热系统也具有优势，可以克服坡璃窗口材料引起的测基误差，让测都信更接近真值
DIT2-XX比色测温仪具有目视瞄准系统，非常方便用户安装及实时查看测温仪是否对准目标，对于密封环境的测量系统，目视瞄准还可以作为炉内工况的观察窗口.
DIT2-XX红外比色测温仪真有丰富的功能，实时高亮温度测最值显示，用户可选测最方式，测量模式，测温速度，输出规格设置，充全满足客户各种现场使用需求。人机交互简单，方便，
DIT1-XX红外单色温度计在使用过程中，会遇到以下几种原因引起的测量误差:
1、材料菜化表面状态发生改变，或者范化物和原材开公而引起较大的测最娱差
2、材料本身发射率较低而引起的测量误差
3、满量环境恶劣(粉尘，烟露，水蒸气等)而引起的测最误差
4、测量孔径不能充全满足测温仪的视场需求而引起的测量误差
