PLUSFO-IR-3000视频红外双色石墨纯化炉高温计

PLUSFO-IR-3000 视频红外双色石墨纯化炉高温计

PLUSFO-IR-3000 视频红外双色石墨纯化炉高温计使用方法

关键词：热轧线棒材钢坯双色测温仪金属注射成型烧结炉红外高温计真空氢气炉红外比色测温仪

真空热压炉双色高温计核管退火炉红外测温仪晶体材料红外测温仪晶圆高温处理炉红外测温仪
氮化硅气压炉红外测温仪真空淬火炉高温计碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计

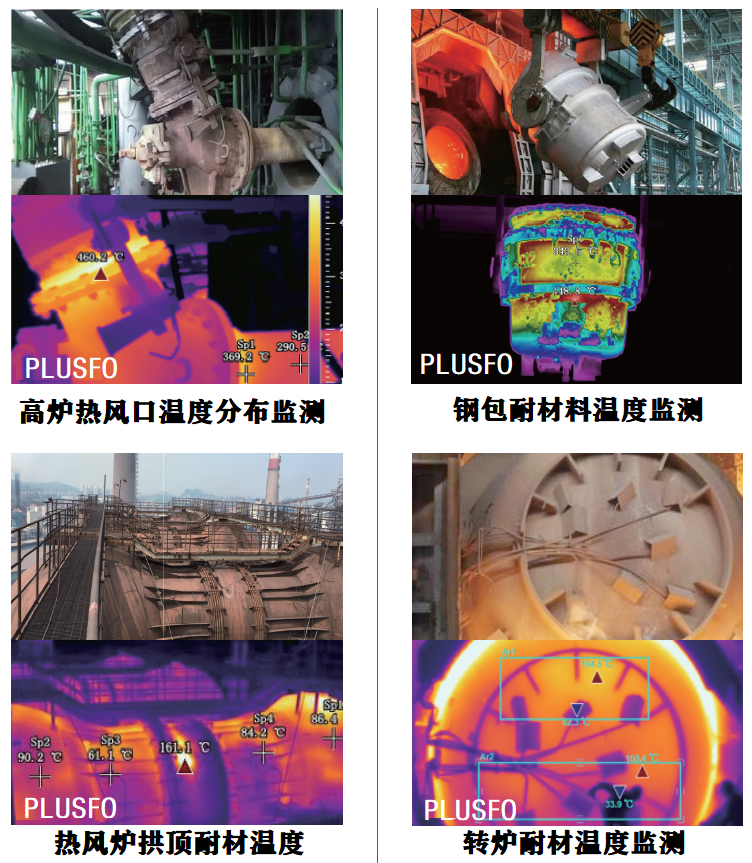

石墨纯化炉高温计旋转粉末烧结炉高温计真空感应熔铸炉红外测温仪热风炉拱顶红外双色测温装置

产品详情
双比色测温仪∶选用两色温度测量方式，即根据总体目标物件辐射源的2个红外线股票波段的动能比率来明确被测物件的溫度。因精确测量結果在于2个股票波段辐射功率之比，因此，辐射源动能的一部分损害对精确测量结果没有危害。可摆脱传输方式有尘土、浓烟、水蒸气，视场部分挡住和精确测量间距转变导致的辐射源动能衰减系数而造成的数据误差，尤其适用相对性极端的温度测量自然环境金属材料热处理全过程中，金属表层难以避免会迅速空气氧化产生空气氧化层，空气氧化层会随溫度转变掉下来或是皱裂（比如轧钢生产流水线），皱裂氧化皮和金属材料本身产生空隙，促使空气氧化层的溫度小于金属材料本身溫度。两色红外测温仪能够非常好的摆脱因而造成的数据误差。促使生产工艺流程数据信息靠谱且离散性小，便于加工工艺剖析。比色计温度测量针对真空泵或维护汽体加温系统软件也具备优点，能够摆脱窗户口原材料造成的数据误差，让精确测量值更贴近真值。
双比色测温仪具备看着看准系统软件，十分便捷客户安裝及即时查询红外测温仪是不是描准。针对密封性自然环境的检测系统，看着看准还能够做为炉内工作状况的观查对话框。
双比色测温仪具备丰富多彩的作用，即时高亮度温度检测值表明，客户可选精确测量方法，精确测量方式，温度测量速率，輸出规格型号设定。彻底考虑顾客各种各样当场应用要求。人机交互技术简易，便捷。
纯色温度表在应用全过程中，会碰到下列几类缘故造成的数据误差∶
1、原材料空气氧化表层情况发生改变，或是金属氧化物和初始原材料裂开而造成很大的数据误差。
2、原材料自身发射率较低而造成的数据误差
3、精确测量艰苦环境（烟尘，浓烟，水蒸汽等）而造成的数据误差。
4、精确测量直径不可以彻底考虑红外测温仪的视场要求而造成的数据误差。

1.1概述

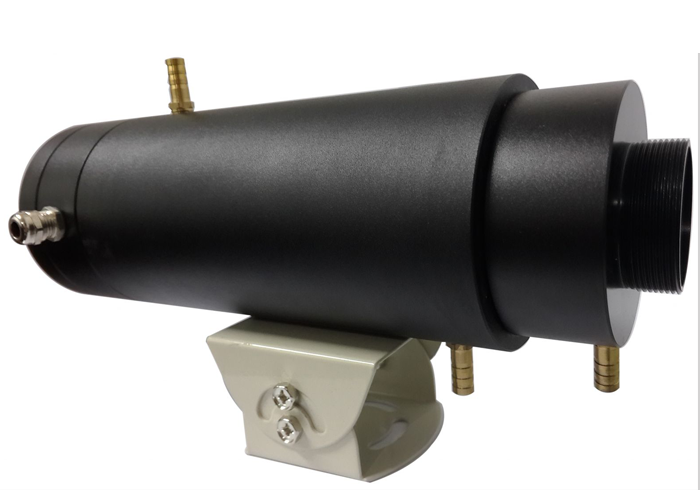

PLUSFO-IR-3000 系列双色测温仪（又称比色高温计），是一款高性能、智能化的双色红外测温仪。它具有坚固的外形，采用304不锈钢机芯，可选装带吹扫和冷却功能的304不锈钢防护套。它使用手动可调焦镜头，消色差组合透镜，高可靠性电路设计（低温漂、全数字化测量设计方案、高集成度SOC芯片应用、可视化OLED操作界面）和软件设计（环境温度的补偿、实时信号处理、异常信号的处理、各种应用环境软件代码的不断优化）。这些特殊的设计，使IR-SS系列双色测温仪可满足各种苛刻工业现场和精确温度控制的使用需求。
PLUSFO-IR-2400双色红外测温仪采用双色测温原理通过测量两个不同波长能量的比值来确定物体的温度，先进的软、硬件设计，可满足在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。
它除了适用于一般工业场合的温度测量外，也适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。

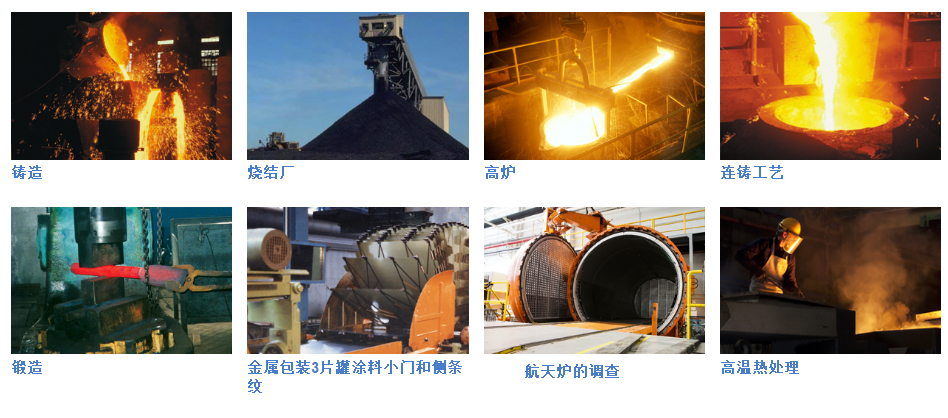

PLUSFO-IR-6017双色红外测温仪可应用于中、高温2000℃以下双色测温需求，如：线棒材、热轧板、锻造、铸造、水泥窑、热处理、感应加热、单晶硅和多晶硅等各种工业场合温度的测量。也可以应用于真空炉、石墨炉、高温炉等超高温3000℃以下双色测温的应用，并具有较高的稳定性。

1.2产品特点
测温范围覆盖250℃～3000℃；
测温精度0.5%,重复精度为2℃，分辨率0.1℃；
响应时间5ms～99.99s可调；

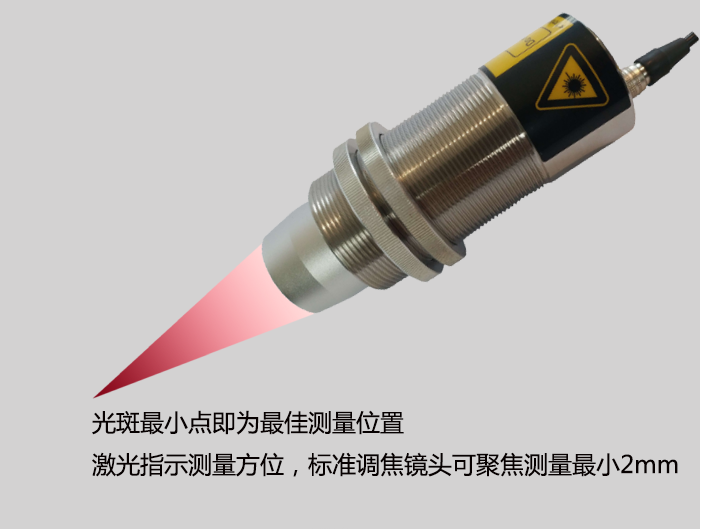

采用手动可调焦镜头，标准焦距0.35m至无穷远，近焦距0.2m～0.5m可调；
对探测器采用PID恒温控制，自带全量程温度补偿，避免了环境温度对测量精度的影响；
兼具双色和单色测温功能；高亮度绿色LED光源或目镜，清晰显示被测目标的位置及大小；
双色模式下，有镜头脏检测功能；
采用工业级OLED屏为显示界面，人机界面友好；
多功能外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口；
软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰；
有抗氧化测量功能，测量时不受氧化物的影响；

1.3双色测温仪与单色测温仪比较的优势
双色测温不会随物体表面的状态而变化（表面粗糙度不一样、或表面的化学状态不一样），不会影响测温的准确性，而单色测温仪就会有影响。

测温仪的光学部分如玻璃，在使用一段时间后会留下一些灰尘，空气中有水、气、油等，都会使发射率系数降低，所以单色测温仪在此时测量温度会降低。双色测温仪是通过测量物体在特定的两个波段范围内的比值，当出现灰尘、水汽等，所测得的两个波段范围内的信号同时下降，相除以后，比值不变。但这并不指使用双色测温仪就不需要进行维护，灰尘、水汽等太脏时，仍需擦拭玻璃。

单色测温仪不能测量比视场范围小的物体。当目标不能充满视场时，会使测量温度低

双色测温仪能测量比视场范围小的物体。

1.4双色模式适用场合

测量现场多灰尘、水汽和雾气，测量距离远和近的变化，测量小目标，物体局部被遮挡等场合，以及需要免维护的场合。双色模式允许安装角度与测量方向小于45度。当背景温度比被测温度更高时，不适用于选择双色模式，应选择单色模式。

1.5技术参数

型号	PLUSFO-IR-1700	PLUSFO-IR-1800	PLUSFO-IR-2500		PLUSFO-IR-3000
测温范围	600℃～1700℃	600℃～1800℃	700℃～2500℃		1000℃～3000℃
探测器	Si/Si（叠层硅）
单色工作波长	1.08μm
比色工作波长	波长1：（0.7～1.08）μm；波长 2：1.08μm
主要应用	热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体、真空炉、多晶硅、单晶硅			高温炉、石墨炉、真空炉、半导体
距离系数	60：1	标准100：1， 60：1需定制		200：1
测量距离	标准焦距：0.35m至无穷远可调；近焦距：0.2m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	最快5ms，5ms-99.99s可调节
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
输出	第一组多种模拟量输出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切换），输出分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
	第二组模拟量输出4mA～20mA，分辨率16bit，精确到0.1℃，电流环输出最大负载600Ω
	报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤2Ω，最大允许电压AC42V或DC60V，最大允许电流120mA，响应时间2ms
	PNP电平输出（输出电流100mA，带过载保护）
	RS485输出，可实现参数修改，数据记录和查询等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA）内置EMI滤波器，可抗2500VDC脉冲群的干扰。
预热时间	内置40℃恒温加热器，通电10min后测温。内置全程温度补偿，测温精度几乎不受环境温度的影响。
瞄准方式	可见高亮度绿灯或目镜瞄准，2选1
接口	进口密封插头和12芯高温屏蔽电缆
使用环境	不带水冷：-20℃～+60℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-20℃～+200℃，冷却水压力为0.2MPa，流量为2L/min
防护等级	IP65
