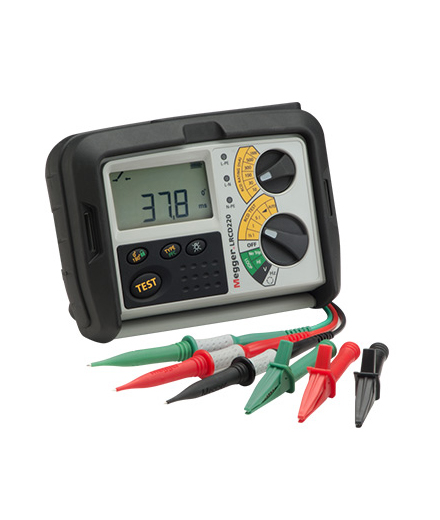

LRCD200系列不跳闸回路和RCD测试仪

LRCD200系列不跳闸回路和RCD测试仪产品简介 ·Megger的LRCD200系列是*新一代的仪器,结合了不跳闸回路测试和RCD测试,为电气承包商测试带电线路提供了简单、低成本和灵活的测试工具 ·所有的Megger RCD200系列设备均带有校正证书 ·三种设备可供选择: Megger LRCD200:这种设备提供了三相不跳闸回路的测试和1×I10 mA到500 mA RCD测试。适合在英国以外的*使用 Megger LRCD210:种设备提供了三相不跳闸回路的测试和1/2 I、I、和5I

LRCD200系列不跳闸回路和RCD测试仪产品简介

·Megger的LRCD200系列是*新一代的仪器,结合了不跳闸回路测试和RCD测试,为电气承包商测试带电线路提供了简单、低成本和灵活的测试工具

·所有的Megger LRCD200系列设备均带有校正证书

·三种设备可供选择:

Megger LRCD200:这种设备提供了三相不跳闸回路的测试和1×I10 mA到500 mA RCD测试。适合在英国以外的*使用

Megger LRCD210:种设备提供了三相不跳闸回路的测试和1/2 I、I、和5I 标准、可选择的和DC RCD测试。适合家用设备的检测,符合英国Part P标准的要求

Megger LRCD220:提供LRCD210所有功能,外加110 V回路测试和双线快速测试以及相对相、相对地故障测试

上述三种设备均不会在测试过程中使30 mA额定电流以上的RCD跳闸

LRCD200系列不跳闸回路和RCD测试仪产品特点

·不跳闸测试仪
·从10mA到1000mA的RCD测试
·使用及其简单和安全
·内置防护面罩
·坚固的橡胶保护
·防尘防水
·3年质保

LRCD200系列不跳闸回路和RCD测试仪产品应用
·仪器配置的外壳上,围绕的是坚固的塑料,符合IP54防水、防尘标准要求,并且仪器设计简单,使用方便。
·仪器能挂在脖子上或拿在手中,其外壳使用的是防滑式设计,放在椅子上和架子上不会滑落下来。测试导线可以附在仪器上。L-N-E连接指示LED灯显示连接状态和极性是否颠倒。

LRCD200系列不跳闸回路和RCD测试仪产品说明
·所有LRCD200系列仪器都带有Megger的合格证书。这一系列仪器为:
LRCD200:这个仪器提供了3相安全不跳闸回路测试和1xI 10mA到500mA的RCD测试。
LRCD210:这个仪器提供了3相安全不跳闸回路测试和1/2I, I,和5I标准 DC RCD测试。
LRCD220:测试功能和LRCD210测试,并带有110V回路测试和2线快速测试,同时还有相对相,相对地测量和自动RCD测试。
所有的三个仪器将不会跳闸,RCD额定在30mA或者更大在回路测试中。

·不跳闸回路测试:
Megger 不跳闸回路测试是为RCD符合条件的电路进行回路测试的。RCD额定在30mA或者更高*能保证不跳闸。所有的LRCD测试仪提供下列测试:

测试量程自动选择
在回路测试中通过PFC计算然后显示
在连接到一个电路中后,提供电压显示
能测试频率
2线快速测试
415V相对相回路测试
110V操作电压
背光LCD显示
相位旋转
3线低电流不跳闸回路测试提供测试范围从0.01欧姆到2000欧
不跳闸回路测试。RCD额定在30mA或更高,在回路测试中*不会跳闸,甚至是电子RCD

·RCD测试:
通过测试RCD额定电流来测试RCD跳闸时间。在国际性的应用中,多必须完成以下5步测试:
1/2 x RCD额定电流,确保当额定电流一半的电流流通RCD的时候,RCD不会跳闸。
1 x RCD额定电流,这是用一个跳闸时间去确保RCD在指定的时间内跳闸。
5 x RCD额定电流,也是用一个跳闸时间去确保RCD在指定的时间内跳闸。
1x 和 5x 0 度和180 度测试。
LRCD220 的自动测试功能能完成上面所有自动测试,其测试结果会自动储存供以后查看。
·所有的LRCD测试仪器都能进行如下实验:

10mA到500mA RCD测试
1 x I RCD测试
1/180度选择
斜坡测试
25V或50V接触电压选择
可选接触电压显示
交流、交流选择、直流和直流选择RCD类型选择
·LRCD210和LRCD220还能进行以下实验:

1/2 x I 和5 x I RCD 测试
·LRCD220能进行如下实验:

1000mA RCD测试
背光显示
测试锁定
相位旋转显示

电压测量: (LRCD200, 210, 220):0 V - 500 V
精确度: ±2% ±2 位数
频率测量: LRCD200,210,220
量程: 25Hz 到 450Hz
精确度: 25.0Hz 到 199.9Hz ±0.1Hz;200Hz 到 450Hz ±1Hz
相位旋转显示(LRCD220): 用三线连接来确定相位旋转
频率: 45Hz 到 65Hz
3-线不跳闸回路测试(LRCD200,210,220):
电源: LRCD200/210:200V - 280 V 45Hz 到 65Hz;LRCD220:100V - 280 V 45Hz 到 65Hz
常规测试电流: 15 mA
回路精度: 0.01Ω- 9.99Ω(±5% ±0.03Ω);10.0Ω- 99.9Ω(±5% ±0.5Ω)
100Ω- 999Ω(±5% ±5Ω);1.00 kΩ- 2.00 kΩ(±5% ±30Ω)
2 线HI 电流线/接地回路测试(LRCD220)
电源: 100 V - 480 V
常规测试电流: 0.5 mA 到 2.4 A
回路精确度: 0.01Ω - 9.99 Ω (±5% ±0.03 Ω);10.0Ω - 99.9 Ω (±5% ±0.5 Ω)

100Ω - 999 Ω (±5% ±5 Ω);1.0 kΩ - 2.00 kΩ (±5% ±30 Ω)
线/线 (LRCD220)
电源: 100 V - 480 V 45Hz 到 65Hz
预测故障电流(PSCC): 预测故障电流 = 常规供电电压/回路阻抗
精确度源自回路测试: 1 A - 199 A    1 A 分辨率;0.20 kA - 1.99 kA    10 A 分辨率
RCD 测试
RCD 测试范围: LRCD200/210:10mA, 30mA,100mA,300mA, 500mA

LRCD220:10mA,30mA, 100mA, 300mA, 500mA, 1000mA
电源: LRCD200/210 = 200 V - 280 V 45Hz 到 65Hz
测试电流精确度:
不跳闸测试: (1/2I) –8% 到 –2%;LRCD220 = 100 V - 280 V 45Hz 到 65Hz
跳闸测试: (I, 5I) +2% 到 +8%
跳闸时间: ±1% ±1ms
故障电压
显示范围: 0 V 到 50 V
误差: +5%/+15% ±0.5 V
温度和湿度
储存范围: -25°C 到 +70°C
操作湿度: 93% R.H. @ +40°C *大
操作范围: -5°C 到 +40°C
*高海拔: 2000m
电源
电池: 8 x 1,5 V IEC LR6 AA 碱性电池
可更换电池: 8 x 1.2V 镍镉或者是镍电池
电池使用寿命: 2000组连续性测试
尺寸和重量: 203 x 148 x 78 mm;980g
