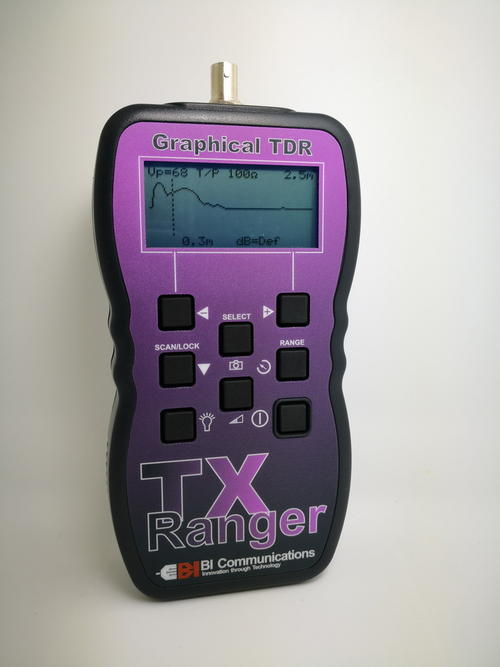

TX6000电缆故障定位仪
BIC-TX6000是手持式高级图形TDR电缆故障测试定位仪(TDR时域反射仪)，对于电缆故障定位和故障测试分析，TX6000提供了完整功能、高性能和旗舰级的规格。
TX6000是一款有11个测试等级，超长6公里测试距离的手持式时域反射仪；7米初级量程、最小0.5米的测试盲区，快速识别和定位电缆故障并于128×64像素液晶屏幕上清晰的反应出故障波形及位置。
配备了与PC兼容的USB 2.0数据接口，通过自带软件“TraceXtra”可存储测试结果并进行打印测试报告，通过此接口也可以进行固件的实时更新。
TX6000可以匹配阻抗为25、50、75、100欧姆的多种类型电缆，VP数值1-99%可调，涵盖了多种数据、电力、通讯和有线电视电缆类型。
TX6000能存储50个测试结果。测试结果的相关信息包括：时间、日期、VP值、阻抗、光标位置和距离。保存的测试数据可以通过USB线下载到PC中。3纳秒脉冲上升沿时间保证了仅0.5米的的盲区，电缆故障可以清晰的识别。
使用预定义增益、脉冲宽度和仅5个控制按键，所有主要操作和参数设置都非常简单。此外预定义增益设置，用户可使用增益控制进一步增强波形的显示。6000米电缆瞬间完成扫描，操作者可整体观察电缆扫描状态和快速定位故障点。
通过使用扫描锁功能进行连续扫描，可定位间歇故障或锁定波形以便进一步的检查。TX6000可测试所有金属电缆，电缆阻抗设置25, 50, 75 和100 欧姆，Vp设置从1-99%，或者为英尺或米每微秒。可使用音频寻线进行故障电缆追踪，震荡音频可以通过寻线探头进行分辨，从而识别故障电缆。TX6000符合CE认证，坚固的ABS 材料外壳保护，IP54级别防水防尘，适合户外使用。
作为一个核心仪器，TX6000提供了直观的图形菜单显示，简单易于使用。坚固耐用的外壳保护，TX6000的重量仅350克，便于携带，是工程师现场电缆故障测试定位应用的最佳仪器。
产品特点
手持式、轻便设计、仅重350克；
11段量程，超长6000米测试量程；
25、50、75、100欧姆可选电缆阻抗；
快速测试、记录时间和日期信息；
具备存储功能，可存储50个波形轨迹；
USB2.0 接口、数据下载和软件实时更新；
TraceXtra专业PC软件（下载和分析波形）；
背光显示适合于黑暗环境使用
内置音频发生器可用于查线；
适用于电力、通讯电缆、网线、同轴电缆等；
软质便携包和专业测试棒；
IP54防护等级；
CE认证。
量程 7米、15米、30米、60米、120米、250米、500米、1公里、2公里、3公里、6公里
量程选择 手动/自动
精度 1%
误差 1%
灵敏度 3像素反馈于0,6mm/4km，PE , TP
VP传导速率 1~99%可调、或调为英尺米/微秒
输出脉冲 5V峰值到峰值，开路
输出阻抗 25、50、75及100欧姆
输出脉冲宽度 3ns到3毫秒，自动调整
扫描速率 2次/秒或扫描保持（在3km/6km范围之外）
用户增益调整 默认>7db
内存 50 个测试结果
音频发生器 810-1100Hz震荡信号
电池寿命 60小时连续扫描测试时间
电池类型 6伏 4 x 1.5 AA 碱性电池
自动关机 可选1,2,3分钟 或 取消
显示屏 128×64像素的背光显示屏
过压保护 交流250V
工作温度 -10℃/ 50℃
存储温度 -20℃ / 70℃
尺寸 165 × 90 × 37毫米
重量 350克
安全 IEC 61010-1，EN 60950
EMC BS/EN 61326-1
防水防尘 IP54
