MS6818多功能电缆探测仪
电气专业技术人员经常会遇到需要跟踪电缆或布线系统,还经常需要确定是哪个保险装置是否连接到了特定电路，或需要识别和跟踪金属管、供暖管线或地下电缆。MS6818电缆探测仪能为此类用户提供帮助。
工作原理：

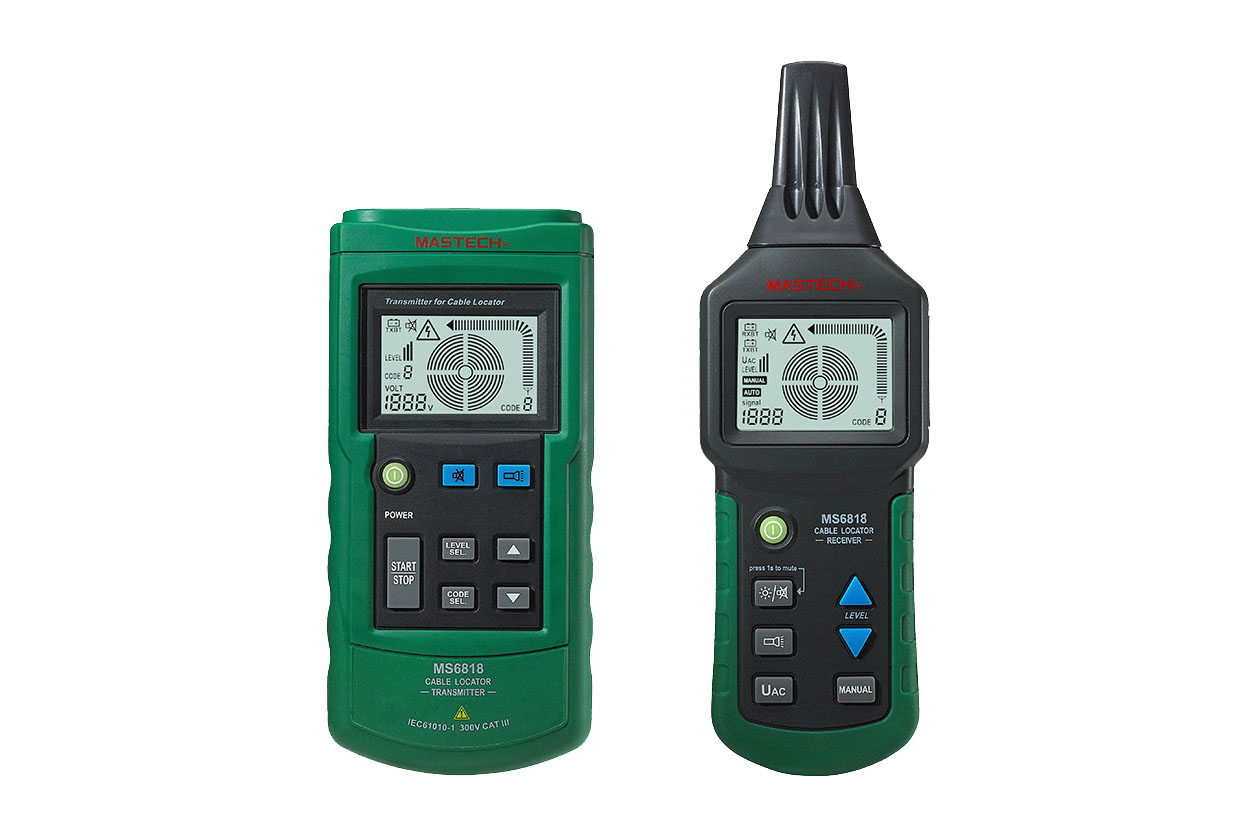

MS6818电缆测试仪包括一个发送器和一个接收器。发送器向相应的电缆提供一个经调制的交流电压，交流电压会在电缆周围产生一个电场；接收器安装有一个线圈，如果将接收器放在靠近相应的电导体的地方，通量线就会穿过线圈，并进入到接收器。这种现象也被称为穿透线圈。在线圈中会产生很小的电压，接收器的电子电路对此电压进行计算，并显示在显示屏上。MS6818的特殊之处在于发送的信号是数字编码的。这就能够确保信号可以被接收器清晰地接收到，即可避免任何干扰场（例如电子式荧光灯镇流器或变频器）引起的错误显示。
应用领域：
MS6818广泛应用于通讯电缆施工，电力电缆施工，建筑管道施工，通讯电缆以电力供电电路以及电热线路的维护工作，是一线施工检修人员不可或缺的工具。
－探测埋藏在墙壁及地下的电缆，电气线路，供水供气管道的铺设路径；
－探测埋藏在墙壁及地下的电缆，电气线路中的断路和短路故障；
－寻找保险丝及其保险电路；
－寻找被遮盖住的插座和分线盒；
－寻找地板下的电热供暖线路中的断路和短路故障。
产品特点
发射机内嵌交直流电压表功能，可线性测量12-400伏交直流电压；
发射机可显示所设置的发射功率等级，发射编码，电池电量信息，测量到的外部电压值和种类，以及外部高压警示符号，这些信号同样可以在接收机上显示；
发射机具有自检功能，接收机的灵敏度可以自动或手动调节；
接收机具有自动扫频功能，并且发射机和接收机都具有静音功能，方便在医院等需要安静测试的环境使用；
可提供附加发射机用以扩充或区分多个信号；
结构紧凑，牢固耐用，便于携带。
技术参数附件
标准配件 －便携包
－接收机：1台
－发射机：1台
－鳄鱼夹：2只（红黑各一只）
－电池：1节9V
－电池：6节1.5V
－测试线：2条（红黑各一条，1.5米）
－测试笔：2只（红黑各一只）
－接地杆
－用户手册
