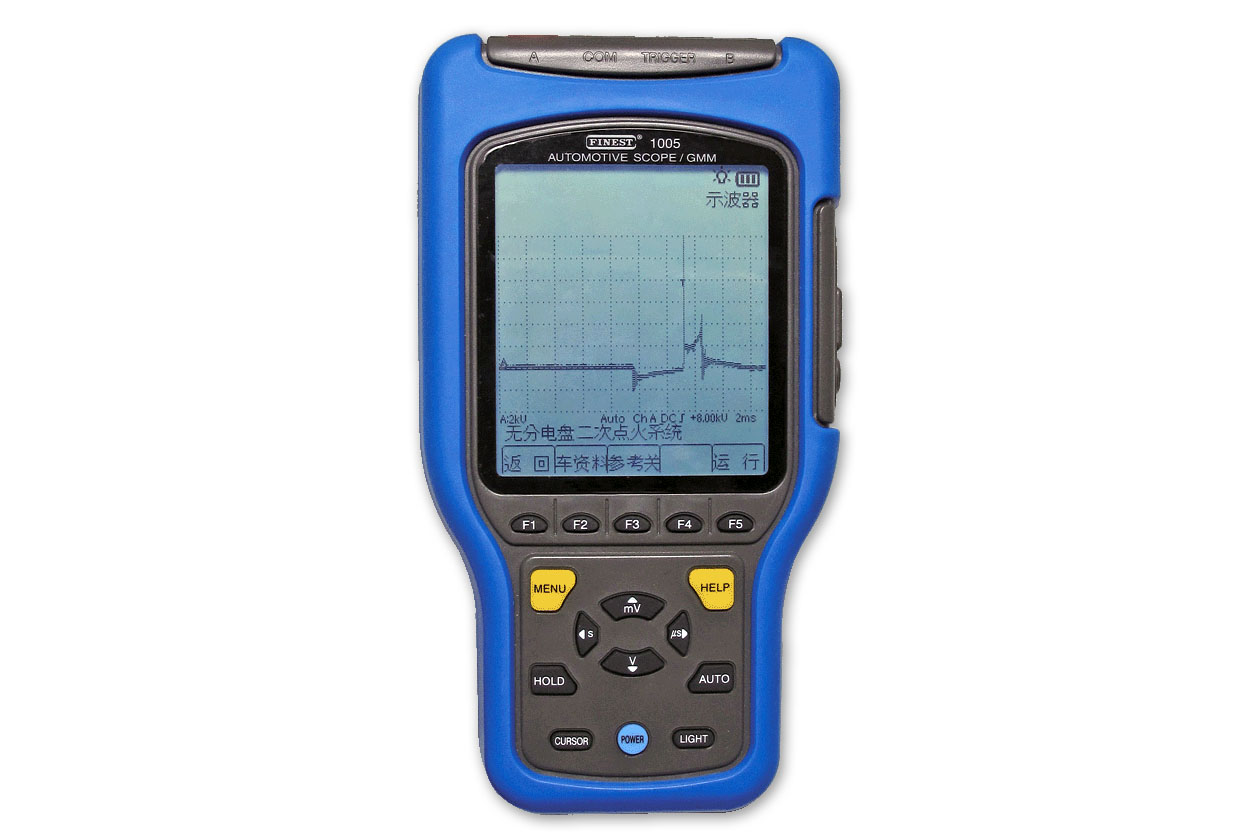

F1005全功能汽车故障诊断示波器
当今，汽车车载诊断系统对于精确定位故障已经有了长远的发展，虽然它涵盖感测器/驱动器/连接器和终端设备的故障检测，但是它并不够完善，由于在检测时无法及时捕捉中短暂和间歇性“无代码”故障，可能导致汽车出现驱动性严重问题。因此，解读汽车“无代码”故障，一直是众多汽车维修技师真正的挑战。
F1005综合全功能汽车示波诊断器/汽车万用表是功能强大的、多功能（二合一）工具，它能有效用于诊断和排解汽车电子系统中难以捕捉的、“无代码”的驱动性问题。
产品特点
25兆取样速度 [样本/秒] （双通道）
信号成型
中文菜单
真有效值图形万用表
独特的“瞬时捕捉”模式，即时显示及存储异常信号
预先设置可以令用户方便快速的检测汽车各个系统和传感器，驱动器的问题
强大的内置中文数据库，包括操作理论，测试程序，连接方法，参考波形，常见故障的疑难排解
方便易用的功能表和大量的预置和自动配置
二次点火系统测试
柴油机系统测试
USB介面，支援代码和数据库的更新
技术参数示波器图形万用表附件
工作温度 0 °C至40 °C （32 °F至104 °F）
储存温度 -20 °C至60 °C （-4 °F至140 °F）
相对湿度 0 %至80 % 或0 °C至35 °C （32 °F至 95 °F）
0 %至70 % 或0 °C至55 °C （32 °F至131 °F）
温度系数 0.1 x （指定准确度） / °C （< 18 °C or > 28 °C ; < 64 °F or > 82 °F）
输入和接地，最大电压值 300 V
图形万用表，基本 DC 准确度 0.3 %
带宽 DC至 5 MHz （-3dB）
最大采样速率 25 M /秒
图形万用表读数 5,000
显示 280 x 240 像素
参考波型 51
PC 连接 USB
电源 可充电池（外部 AC转DC电）
电池使用时间 有背光4小时
尺寸（H x W x D） 9.06 x 4.72 x 1.97” （230 x 120 x 50 mm）
安全标准 CAT II 300 V per IEC 1010-1, UL 3111-1 and C22.2 No. 1010-1
水平
采样率 25 兆样本/秒
记录长度 1000 点
数据刷新 实时，滚动
准确度 ± （0.1% + 1像素）
扫描率 5秒至24小时在1, 2, 5 次（GMM图形万用表模式）
1微秒至50分钟在1, 2, 5 次（示波器模式）
垂直
带宽 DC 至 5 MHz；-3 dB
分辨力 8 bit
通道 2通道
耦合方式 AC, DC, GND
输入阻抗 1 MΩ / 70 pF
最大输入电压 300 V
电压分配 50 mV至100 V在1, 2, 5 次
准确度 ± 3 %
触发
触发源 CH A, CH B, TRIGGER（外触发）
灵敏度（CH A） < 1.0 div to 5 MHz
灵敏度（触发） 0.2 V p-p
模式 单次、常态和自动
耦合方式 AC, DC
斜面 上升和下降斜面
其它
瞬时捕捉 示波器模式（对应部件次测试）
获取模式 示波器模式
储存设置 8个波形和设置
参考波形 51波形和设置
光标 时间和电压
仪器设置 语言、对比度和格线
