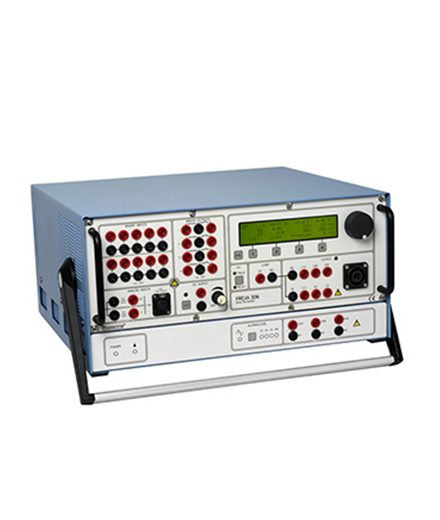

•FREJA306是Megger继电器测试设备的*新成员，易于使用，如FREJA 300。
•坚固的硬件设计建立在广泛的现场使用温度范围内的，智能软件的可以执行快速测试。
•FREJA306可以在有或没有PC的情况下运行。进入本地模式后，FREJA 306可以在没有PC的情况下*立使用。使用本地模式很简单。
•当您需要更高的电流输出，电流（3 x 15 A + 3 x 35A），VA或标准电压时，FREJA 306是一个很好的选择。
•用它来测试具有6个电流的差动继电器，或几乎任何单相或三相继电器。
•当测试单相继电器时，可以使用高电流（超过100 A）或高合规电压。这样可以测试不同类型的高阻继电器，如转盘继电器，接地保护继电器等。
•FREJA 306也可以用作故障模拟，以确保特定情况应用适当的继电器配置。通过导入和重新生成，通常称为COMTRADE文件的暂态干扰文件。这些文件可能包括由电力网络仿真软件创建的计算数字记录，如EMTP，RTDS或来自实际故障事件的数据记录。
•内置直流电源可直接供电保护继电器。
•通过使用GPS接收器附件，GPS200-MGTR可以同时进行多个FERJA 306的测试，以便在不同变电站中配置的测试仪进行端到端测试。
•FREJA 300可升级为FREJA 306。
FREJA 306继电器测试系统特点：
•手动和PC 控制
•使用简单
•优秀的软件提供了很好的效果和简单的安装方式
•高性能放大器
•轻巧便携
•用户可以校准单元
FREJA 306继电器测试系统应用：
•FREJA 306主要用于保护继电器的二次测试。 几乎所有类型的保护继电器都可以进行测试。
本地模式 - 无需借助 PC
通过转动和点击使用表盘很容易进行设置。 当您退出时，所有设置都会自动保存，但如果您愿意，可以设置名称并单*保存，以便在进行下一次测试时方便访问。 显示屏还可以显示正在生成的测量值。 该功能相当于三个电压表和三个电流表，用于显示所有发电机的RMS值。
本地模式 一般
本地模式 Rx (I)
使用 PC - FREJA Win 软件
有一些仪器的程序。 您可以在控制中心启动不同的程序，您还可以在其中保存和调用结果。 由于测试设置/结果通过常规Microsoft®Explorer显示屏进行保存，因此可以创建自己的测试对象结构。
对于FREJA Win，不再需要任何许可证文件，也没有FREJA测试集的许可证密钥。 一旦安装在您的PC上，您可以自由地控制任何FREJA测试集。
FREJA 306继电器测试系统优势：
1. 二进制输入 - 响应时间补偿
2. 二进制输出 - 工作时间补偿
3. 在本地模式下使用的显示和按钮。
4. 表盘,按键进入
5. 模拟输入，高电平，用于电压表和电流表
6. 模拟输入，低电平，用于测量传感器
7. 直流电源，连接到（12）读取值
8. 开关，PC到FREJA 300/306或继电器
9. 失真报警
10.电压输出 - 标准
11.电流输出 - 标准
12.电流输出 - 高端
多功能电压（L1U，L2U，L3U，NU）和电流(L1I, L2I, L3I, NI).
FREJA Win软件
在FREJA™Win中，全面的通用的仪器程序是一个方便、易于理解、用户友好的工具箱。 在“连接”页面上，您可以输入有关如何连接继电器的信息，如果需要，可以输入图片。
在“序列”页面上，您可以*立地更改所有发电机参数。 *多可以有25个不同的状态（预备，故障1，预失，故障2，预失，故障3等）。 这在测试自动重合闸继电器或电机保护时非常有用。 也可以产生高达25次的谐波。
在斜坡页面上，您可以单*设置斜坡所有发电机参数。幅度和角度显示在矢量图上，值可以使用FREJA上的旋钮或PC键盘和鼠标进行在线设置。
距离测试仪器
配置页面
距离测试仪器程序旨在测试距离继电器。 在“配置”页面上，输入要测试的区域数量以及时间和阻抗公差，从而创建自动测试。 不需要编程。当您通过控制中心查看此对象时，所有设置都将重新建立，以便您可以立即开始测试。
连接页面
在“连接”页面上，输入有关如何连接到继电器的信息，如果需要的话，可以包括图片。 由于此信息与对象一起保存在控制中心，所以下一次要测试此继电器时，可以再次显示该信息。
Zt 页面
Zt页面设计用于距离继电器的时间测试。 通常在测试继电器时，您会测试一种类型的故障。 但是，如果需要FREJAWin，您可以自动测试七种故障类型。 所有你需要做的是按<开始>按钮。 FREJA将自动测试所有七种故障类型，然后将读数与您输入的理论值进行比较
在配置页面上。 如果读数正常，绿色指示灯亮起。 如果没有，红灯亮起。 如果要检查相反方向，测试可以从第3象限开始低于零欧姆。
RX- 斜坡页面
作为距离仪表程序一部分的RX-ramp页面，旨在测试距离继电器的距离。首*，您定义起始和停止角度以及斜坡之间的delta phi。 然后按<开始>按钮放松。 FREJA将自动测试所有七种类型的故障。 您还可以定义自己的斜坡，使用鼠标指定任何需要的起点和终点。 如果您定义了理论参考图，程序会将实际测试结果与图形进行比较，并检查与“配置”页面上输入的公差是否有任何偏差。 如果结果正常，绿色指示灯亮起。 如果没有，红灯亮起。
RX 页
RX页面使您能够手动定义测试点。 您可以使用鼠标或键盘在示波器上定义不同的点。 选择自动模式，然后按<开始>按钮。 FREJA将测试所选故障类型的所有点。 这些点将分配不同的颜色，具体取决于行程时间。 如果选择手动模式，您可以使用拨盘搜索边界。
曲线和输入设置。 时间测试也可以对数刻度、时间、电流或两者同时运行。
频率测试仪
在频率测试仪中，故障前的故障频率可以在手册页面中手动生成，也可以通过自动序列的故障前序列，将设置的起始值设置为停止值，以扫描不同频率值的跳闸时间， 适用于两级继电器。
斜坡模式会发现设定的故障频率。
自动重合仪
自动重合仪是一般序列和距离的RX之间的组合。 这只是因为它更容易模拟前序故障，通电和死区时间作为向量，同样的方式更容易模拟阻抗平面中的故障。
该仪器将测试当今现代继电器的任何自动重合闸功能。
Auto 300
如果我们以示例为基础，除了距离元素之外，现代距离继电器还激活了几个功能。
通过使用Auto 300，我们可以将不同测试中的不同测试连接在一起，以创建自动测试序列，因此，*终我们将对包含距离，电流，同步和电压等元素的测试进行测试。
传感器测试仪
传感器测试仪将通过检查传感器的输出来测试所有传感器，并将其与配置中的设置进行比较。
结果将以线性格式、量程、相对和*误差显示。
瞬态仪
在瞬态仪的帮助下，Freja将产生（播放）由扰动记录器记录的波形。 瞬态支持的文件格式有COMTRADE，ASCII，EMTP WAX，EMTP PC和电感65。
Auto 21
Auto 21是*转换器，它将使用Freja 21 / 21D制作的旧测试计划和Freja DOS软件转换为Windows与FrejaWin和Freja一起使用的兼容格式。
同步仪
U-f *小和*大
同步仪器程序的U-f*小和*大部分，专门用于测试同步继电器的电压和频率边界。 该测试自动进行。 只需按<开始>按钮，程序本身*会搜索边界。
同步页面
“同步”页面旨在衡量交货时间。 它还可以测量从同步继电器发出的脉冲。
同步检查页面
同步检查页面旨在测试同步检测继电器.
首*将相位角设置为+ 20°（或其他起始点）。 然后更改相位角，直到达到边界。 按<保存>按钮存储结果。 现在测试另一边，从-20°开始，改变相位角，直到达到另一边界。
差分仪
差分仪设计用于测试变压器保护继电器，并使用FREJA 306或FREJA 300与外部放大器CA30或CA3一起使用，因为它使用6个电流发生器。
它通过一次测试一对绕组，测试多绕组变压器保护继电器。
FREJA差分还可用于测试差动发电机保护继电器和线路差动保护继电器。
受保护电力变压器的数据以非常直观的方式输入，确保用户不会产生误解。 通过使用按钮和图标来立即向用户显示他的选择产生的效果。 根据输入的电流互感器信息和星点接地，注入的电流都以初级和次级值显示。
“稳定”页面的目的是通过产生外部故障并验证继电器是否稳定来验证FREJA中的连接和设置是否正确。 还要求操作员通过继电器读取测量值，并将其输入测试页。 这些值将
在*终报告中报告。
时间测试页允许验证差动继电器的工作时间。 可编程几个故障注入，页面报告测量操作时间的统计（*小值，*大值和平均值）。
拾取页允许测试每个绕组的差动继电器的*小工作电流，这是对继电器灵敏度的测试。 该测试还使用伪连续坡道注射。
在页面偏置特性中，可以通过运行伪连续斜坡（用于测试继电器的静态精度）或通过故障前和故障稳态仿真序列完成的斜坡来测试运行继电器特性，称为“二进制搜索“，更适合调试测试。 可以使用或不使用参考图来测试特性。
对于电力变压器的每个绕组，当故障电流中存在一定程度的谐波时，“谐波”页面验证不会在限制特性的跳闸区域中发出跳闸信号的继电器能力。 此功能的目的是在变压器通电期间或在变压器过励磁期间保持继电器稳定*次由Programma介绍的一个非常重要的测试叫做
Wizard。 这将有助于发现差分变压器继电器的错误设置，这可能会导致外部接地故障的不必要的跳闸。
向导将向中继工程师询问重要且明确的应用问题，并以半自动方式对继电器进行一些简单的测试。 根据用户输入的应用程序信息，向导会报告继电器似乎是否正确设置，并向用户提供清晰的信息。
FREJA 306继电器测试系统可选配件：
多重电缆
GPS200 - MGTR GPS配件附件
测试引线组
校准盒
| 产品规格 FREJA 306 | |
| 在30分钟的预热时间后，规格适用于电阻负载，额定电压供应和环境温度+ 25°C±3°C（77°F±5.4°F）。 所有硬件数据均为满量程值。规格如有更改，恕不另行通知。 | |
| 环境 | |
| 应用领域 | 用于高压变电站和工业环境。 |
|
温度 操作 储存和运输 湿度 |
0°C to +50°C (32°F to +122°F) -40°C to +70°C (-40°F to +158°F) 5% – 95% RH, non-condensing |
| 海拔高度 |
3000 m 全职周期可达2000米。 基于海拔大于2000米的内部过温保护的占空比限制。 |
| CE-marking | |
|
EMC LVD |
2004/108/EC 2006/95/EC |
| General | |
| 主输入（标称） | 100 – 240 V AC, 50 – 60 Hz |
| 能量消耗 | 1200 VA + 1500 VA (max) |
| 尺寸 |
仪器 450 x 224 x 410 mm(17.7” x 8.8” x 16.1“) 运输箱 610 x 345 x 660 mm(24” x 13.6” x 26”) |
| 重量 |
仪器 23 kg (50.7 lbs) 运输箱 12 kg (26.4 lbs) |
| 显示 | LCD |
| 可用语言 | English, French, German, Spanish,Swedish |
| 测量部分 | |
| 二进制输入 | |
| 编号类型 | 10 Inputs (2 groups of 5 indepen-dent)干或湿接触275 V DC，240 VAC响应时间补偿 |
| 内部解析时间 | 50 µs |
| 电隔离 | 与放大器部分电隔离。 两个电气分离的组：1至5和6至10 |
| *大测试时间 | 15264 h (636 days) |
| 范围 | 分辨率 |
| 0 - 9.9 ms | 0.1 ms |
| 10 ms - 60 min | 1 ms |
| 1 h - 15264 h | 1 s |
| 直流电流输入, 低电平 | |
| 测试范围 | ±20 mA |
| 分辨率 |
SW 0.1 µA HW 0.6 µA |
| 不确定度 | 0.01% typical,0.03% guaranteed (= 6 µA) |
| 直流电压输入,低电平 | |
| 测试范围 | ±10 V |
| 分辨率 |
SW 0.1 mV= HW 0.3 mV |
| 不确定度 |
0.01% typical, 0.03% guaranteed (= 3 mV) |
| AC /DC输入电流测量，高电平 | |
| 测试范围 | ±14 A DC, 10 A AC RMS |
| 不确定度 | DC <0.1%, AC <0.3% |
| AC /DC输入电流测量，高电平 | |
| 测试范围 | ±220 V DC, 150 V AC RMS |
| 不确定度 | DC <0.05%, AC <0.2% |
| 测量，内部生成值 | |
|
不确定度 电压 AC / DC 电流 AC / DC |
<1% ±1digit <2% ±2digit |
| 进制输出 |
|
| 数字类型 | 2 x 4 (NO & NC)零电位触点，受控软件 |
| 断电容量 AC | 240 V AC, max 8 A, max load 2000 VA |
| 打破能力 DC | 275 V DC, max 8 A, max load 240 W |
| 低电平输出(Rogowski option) | |
|
设定范围 LLU LLI |
3 X 0...2 V RMS 3 X 0...2 V RMS |
| *大输出电流 | 5 mA |
| 不准确的决议 | <0.1% typ. (<0.2% guaranteed) |
| 失真 (THD+N)2) Max. | 250 μV |
| 产生时间 |
<0.05% typ. (<0.1% guaranteed) 5 minutes |
| 发电机部分 | |
| 电压输出 | |
|
范围 4- 相 AC 1- 相 AC (L-L) DC(L-N) |
4 x 150 V 2 x 300 V 180 V |
|
功率 3- 相 AC 1- 相 AC (L-L) DC(L-N) |
3 x 82 VA at 150 V 1 x 140 VA at 300 V 87 W |
|
分辨率 SW HW |
10 mV 6.5 mV |
| 不确定度 3) ( 保证 ) | (±0.01% of range) + (±0.05% of reading) |
| 失真 (THD+N)4) | 0.02% typical (0.04% max) |
| 电流输出 | |
| 标准输出 – L1I, L2I, L3I | |
|
范围 3- 相 AC 1- 相 AC 2) DC(L-N) 3-通道DC |
3 x 15 A 1 x 45 A 15 A - |
|
功率 3- 相 AC 1- 相 AC 2) DC(L-N) |
3 x 87 VA 1 x 250 VA 3 x 87 W(max) |
|
分辨率 SW HW |
1 mA 0.65 mA |
| 不确定度 3) ( 保证 ) | (±0.01% of range) + (±0.3% of reading) |
| 失真 (THD+N)4) | 0.1% typical (0.2% max) |
| 中断输出 – Ch1, Ch2, Ch3 | |
| 电压瞬变 - | 抗扰度 2500 V 瞬态水平(to chassis) +工作电压等级(255 V) |
| 工作电压 | 255 V |
| 应用 | |
| 3- 相 AC( 每相 ) |
250 VA, 5 A < I ≤ 25 A 200 VA, 25 A < I ≤ 30 A 150 VA, 30 A < I ≤ 35 A |
| 1- 相 AC (3 ch. in parallel) |
750 VA, 15 A < I ≤ 75 A 600 VA, 75 A < I ≤ 90 A 450 VA, 90 A < I ≤ 100 A |
| 3-ch. DC 合规电 | 3 x ±20 A |
| 压时间限制 | ≤50 Vrms |
| 连续 | 3 x 20 A, 150 VA (max) |
| 0.5 秒在 1 秒内反复熄灭 | 3 x 35 A |
| 分辨率 | 1.6 mA |
| 典型不确定度 |
< 0.3% (of reading), 0.5 A < I ≤ 35 A < 8 mA, 0 A < I ≤0.5 A |
| 相不确定度 | < ±0.2° |
| 失真 (THD+N) 6) | < 0.4% typical |
| 发电机，一般 | |
| 频率范围 |
|
| 连续信号 | DC – 2000 Hz |
| 瞬态信号 | DC – 3.5 kHz |
| 频率分辨率 | 1 mHz |
| 频率不确定度 | 0.01% |
| 相角范围 | 0 – 360° |
| 相位分辨率 | 0.1° |
| 相位不确定度 | ±0.1° |
| 连接（放大器输出） | 4 mm可堆叠安全插头或8针放大器多功能插孔 |
| 所有七台发电机在振幅和相位上均可连续*立调节。不需要切换范围。 所有的电流和电压输出都是完全过载和短路保护，可以防止外部高压瞬态信号和过热。 | |
| 注意 允许连续生成高直流电流（12-15 A），需要0.2欧姆的*小负载阻抗。 对于较低的负载阻抗，例如 短路时间限制在1分钟。 | |
| 直流辅助电压输出 | |
| 范围 | 20 – 210 V DC |
| 输出功率 | 75 W at 210 V |
