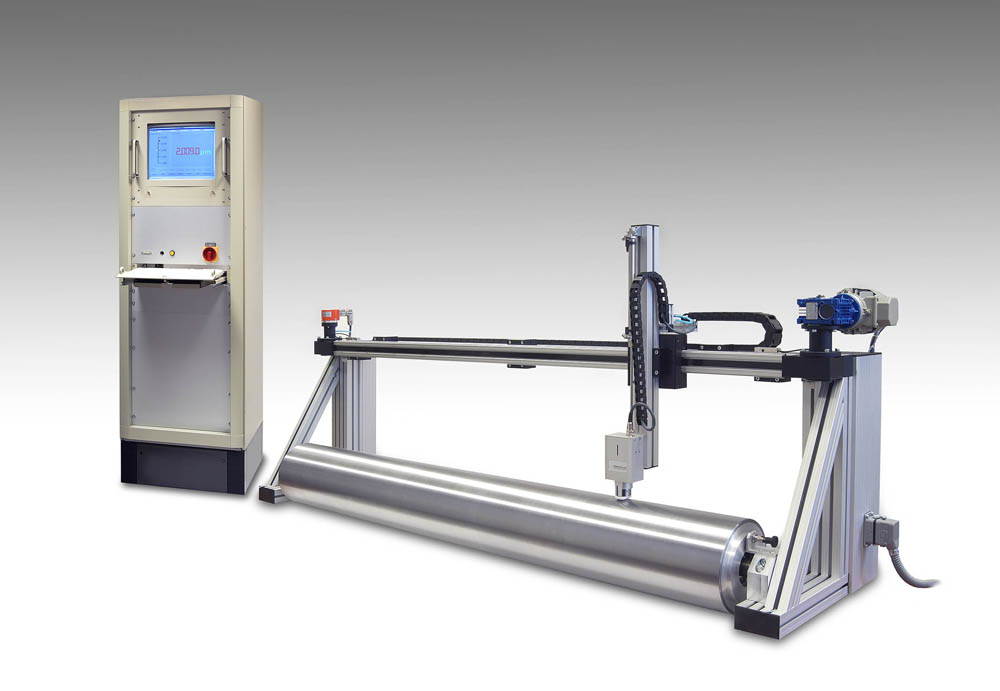

德国EPK CTM-S连续在线厚度测量系统
产品名称：连续在线厚度测量系统
型号：CTM-S
品牌：德国EPK
德国EPK CTM-S连续在线厚度测量系统用于测量所有的非磁性材料（薄膜和板材）
• PET, PVC, PP, HDPE, LDPE
• 橡胶和人造革
• 防水材料
• PUR泡沫
• PE 泡沫材料
德国EPK CTM-S连续在线厚度测量系统特点
|
·适用于已有生产线 ·提高质量控制水平
·可以随时升级 ·减少设备调整 ·适用于新建生产线 ·减少公差 ·用户可以自行安装 ·节省原材料 ·少维护、易于维护 ·增加利润 |
德国EPK CTM-S连续在线厚度测量系统技术规格
A1探头
|
量程
|
100μm～6 mm
|
温度范围
|
探头
|
0～70℃
|
|
允许误差
|
0.01～500μm=±5μm
500μm～6mm=±1% |
测量材料
|
0～120℃
|
|
|
重复性
|
3 μm或0.5% 读值
|
Pc
|
0～40℃
|
D1探头
|
量程
|
10μm～6 mm
|
温度范 围
|
探头
|
0～70℃
|
|
|
允许误差
|
0.01～4mm=±(0.5%读数+2μm)
4～6mm=±1% |
测量材料
|
0～120℃
|
||
|
重复性
|
1 μm或0.5% 读值
|
Pc
|
0～40℃
|
|
|
德国EPK CTM-S连续在线厚度测量系统构成
|
|
•工业 PC，19”机架
|
|
•17” 彩色监视器
|
|
•ASCII 键盘
|
|
•软件包包括:
|
|
1、数显示，单位µm, mm，值方图显示
|
|
2、横断面厚度的最大误差极限和探头位置显示
|
|
3、厚度趋势和允许误差、时间轴
|
|
•串行接口单元，用于输出读数和触发报警信号
|
|
•Web数据读取，例如远程监控或服务
|
|
•打印机连接
|
|
•行架: TAC 行架用AC马达驱动
|
|
TK 龙门，用于安装3个探头
|
|
•测量汽缸
|
|
•探头 : A1或D1接触式电磁探头
|
|
德国EPK CTM-S连续在线厚度测量系统可选硬件:
|
|
•Potential free alarm outputs
|
|
•模拟量输出 =0~20 mA/0~10V
|
|
•TFT 液晶显示
|
|
•触摸屏菜单操作
|
|
•光电电池探测器
|
|
•19”机柜
|
|
•空调机
|
|
可选软件:
|
|
•轧辊公差极限和显示位置探头
|
|
•平均值和横截面
|
|
•当前厚度分布的柱状图
|
|
•数据输出和报警触发信号的
|
|
•TCP/IP接口
|
|
•西门子3964过程接
|
以上是德国EPK CTM-S连续在线厚度测量系统的详细信息，如果您对德国EPK CTM-S连续在线厚度测量系统
