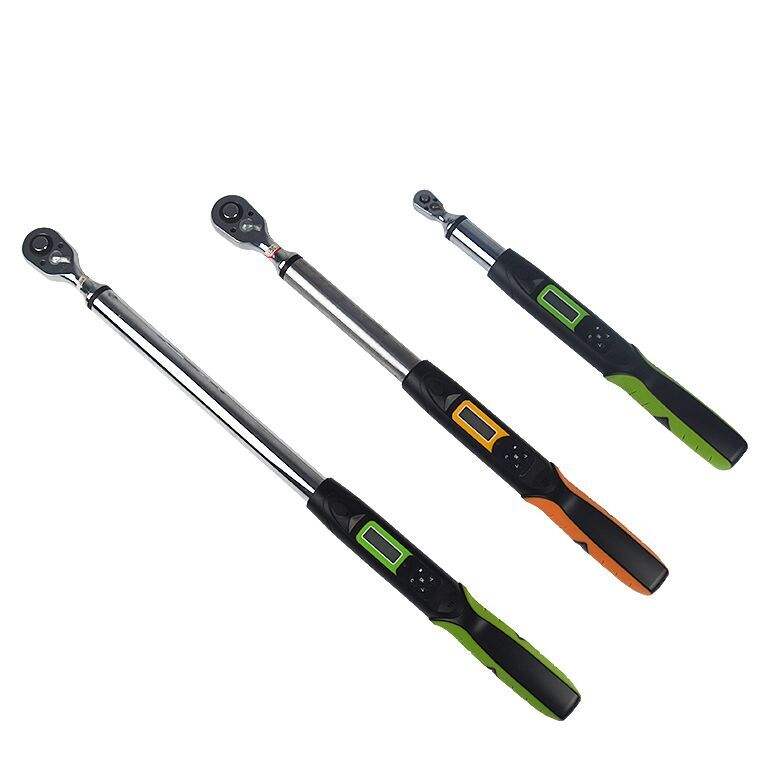

FG101系列数显扭力扳手
FG101系列数显扭力扳手运用科学的测量方法，采用先进的微电子技术、精密的加工工艺、装配而成，产品测量准确、性能稳定、耗电量低、操作简单，适用于汽车、摩托车、机械制造等行业的螺栓紧固及控制。
主要特点
■ 高精度高分辨率，稳定性高
■ 上下限偏差值自由设定，自动声报警
■ 测试方向显示（顺时针“-”，逆时针“+”）
■ 段式液晶显示器，白色背光屏
■ 存储99组测试数据，并自动计算存储数据的平均值，最大值及最小值
■ 三种单位N.m、kgf.cm、lbf.in自动互换
■ 峰值保持、峰值自动解除功能（可设定0-99秒）
■ 无操作自动关机（时间自由设定0-99分钟）
|
型号
|
测量范围
（N.m）
|
分辨能力(△)
（N.m）
|
示值误差
（%）
|
长度
（mm）
|
方榫尺寸
（mm×mm）
|
备注
|
|
DWT-B1.5
|
0.3-1.5
|
0.001
|
±5%±△
|
252
|
6.3×6.3
|
|
|
DWT-B3
|
0.6-3
|
0.001
|
±2%±△
|
252
|
6.3×6.3
|
|
|
DWT-B10
|
3-10
|
0.01
|
±2%±△
|
252
|
6.3×6.3
|
|
|
DWT-B15
|
5-15
|
0.01
|
±2%±△
|
252
|
6.3×6.3
|
|
|
DWT-B20
|
8-20
|
0.1
|
±2%±△
|
275
|
10×10
|
|
|
DWT-B30
|
10-25
|
0.1
|
±2%±△
|
275
|
10×10
|
|
|
DWT-B50
|
15-50
|
0.1
|
±2%±△
|
370
|
12.5×12.5
|
|
|
DWT-B60
|
20-60
|
0.1
|
±2%±△
|
370
|
12.5×12.5
|
|
|
DWT-B100
|
20-100
|
0.1
|
±2%±△
|
410
|
12.5×12.5
|
|
|
DWT-B150
|
30-150
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
|
DWT-B200
|
40-200
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
|
DWT-B250
|
50-250
|
0.1
|
±2%±△
|
490
|
12.5×12.5
|
附加长柄
|
|
DWT-B300
|
60-300
|
0.1
|
±2%±△
|
490
|
12.5×12.5
|
附加长柄
|
|
DWT-B350
|
100-350
|
1
|
±2%±△
|
490
|
20×20
|
附加长柄
|
|
DWT-B400
|
120-400
|
1
|
±2%±△
|
490
|
20×20
|
附加长柄
|
|
DWT-B500
|
150-500
|
1
|
±2%±△
|
590
|
20×20
|
附加长柄
|
|
DWT-B600
|
180-600
|
1
|
±2%±△
|
590
|
20×20
|
附加长柄
|
|
DWT-B800
|
220-800
|
1
|
±2%±△
|
1119
|
20×20
|
含加长柄
|
|
DWT-B1000
|
300-1000
|
1
|
±2%±△
|
1119
|
20×20
|
含加长柄
|
|
型号
|
测量范围
（N.m）
|
分辨能力(△)
（N.m）
|
示值误差
（%）
|
长度
（mm）
|
方榫尺寸
（mm×mm）
|
|
DWC-15
|
8-15
|
0.1
|
±2%±△
|
360
|
10×10或12.5×12.5
|
|
DWC-20
|
10-20
|
0.1
|
±2%±△
|
360
|
10×10或12.5×12.5
|
|
DWC-50
|
15-50
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
DWC-60
|
20-60
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
DWC-100
|
40-100
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
DWC-120
|
45-120
|
0.1
|
±2%±△
|
460
|
12.5×12.5
|
|
DWC-150
|
50-150
|
1
|
±2%±△
|
540
|
12.5×12.5
|
|
DWC-200
|
60-200
|
1
|
±2%±△
|
540
|
12.5×12.5
|
|
型号 |
检测范围 |
分度值 |
方榫公称尺寸 （mm） |
测量误差 |
有效力臂 （mm） |
总长 （mm） |
重量 （Kg） |
|||
|
N.m |
kgf.cm |
lbf.in |
N.m |
kgf.cm lbf.in |
||||||
|
FG-101 |
2-10 |
20.4-102.0 |
17.7-88.5 |
0.005 |
0.05 |
10*10 |
±1% |
283 |
360 |
0.75 |
|
FG-102 |
4-20 |
40.8-204.1 |
35.4-177.1 |
0.02 |
0.2 |
10*10 |
283 |
360 |
0.75 |
|
|
FG-105 |
10-50 |
102.0-510.2 |
88.5-442.5 |
0.05 |
0.5 |
10*10 |
283 |
360 |
0.80 |
|
|
FG-100 |
20-100 |
204-1020 |
177-885 |
0.1 |
1 |
12.5*12.5 |
330 |
412 |
1.10 |
|
|
FG-200 |
40-200 |
408-2041 |
354-1770 |
0.2 |
2 |
12.5*12.5 |
400 |
485 |
1.40 |
|
