TransLocator电缆局放在线检测及定位系统

TransLocator电缆局放在线检测及定位系统

TransLocator电缆局放在线检测及定位系统
TRANSLOCATOR是一种模块化的便携式电缆局放在线检测系统。它基于创新的信号处理技术，是法国格勒诺布尔实验室10多年的研究成果适用于6kV-500kV的电力电缆局放在线检测及局放定位。

专利：Translocator技术(Patent N° G01R 31/08/2015)

TRANSLOCATOR系统基本配置的示意图

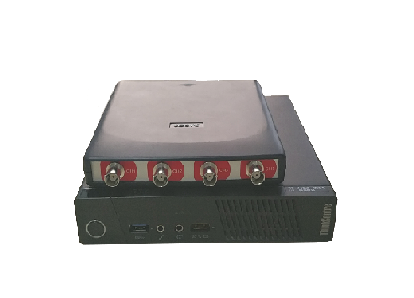

便携式测量系统包含两个模块：一个采集终端和一个高频传感器。

⇒单模块模式用于局放带电测量和诊断。

⇒双模块模式用于局放诊断和定位。

该系统的每个传感器具有三重功能：局放检测；无线用步；将检测到的信号通过载波通信或无线通信传输到数据分析中心。

数据分析中心包含所有信号的定位、检测和表征算法。数据处理的创新原理是基于极坐标矢量域。

产品特点

TRANSLOCATOR解决方案基于多层创新

传感技术：
每个传感器都配有集成的高速多通道数据采集和处理模块。它们可以放置在电缆上，检测局放信号。传感器的创新特性基于以下特性：

宽频带宽:与传统的窄带Rogowski传感器或HFCT(高频电流互感器)传感器不同，TRANSLOCATOR传感器具有更宽的带宽，为局放现象检测提供了更高的灵敏度和稳定性。宽频带宽和传感器与电缆形状的一致性，使传感器具有抗电磁干扰的稳定性，这使得该传感器的成本非常低。

具有较宽的带宽，局放现象的检测具有较高的精度，为数据分析中心提供了实时、完整的局放现象图谱

数据通信通过载波或无线连接(HTTP, 4G/5G，。。。)TRANSLOCATOR传感器具有通过非常宽的载波将在本地检测到的信号传输到数据分析中心的功能，从而实现了很高的通信速率和对干扰的很好的稳定性。为了获得快速即插即用的功能，当网络可用时，也可以通过无线协议进行连接。

数据分析：
数据分析方面的创新是基于极坐标矢量域的信号表示，所有的算法都经过了高度的优化，并集成在一个软件平台上，形成了数据分析的中心。

信号分析方面的创新是在分散环境中定位脉冲信号的方法，从两个非同步传感器配置中定位局放信号的创新方法。

极坐标矢量域分析原理：两个相对接近的瞬态信号在相图表示中是明显不同的，它们由完全确定的轨迹表示，其中包含了对信号进行鉴别表征的所有信息。

测量原理：

由于将信号表示为极坐标矢量域内的轨迹，因此TRANSLOCATOR系统提供了信号的分类:电缆中的局放、开关信号、电弧、不同负载产生的信号、通信信号(电力通信)，电磁力或机械干扰，阻抗变化等。
