产品简述

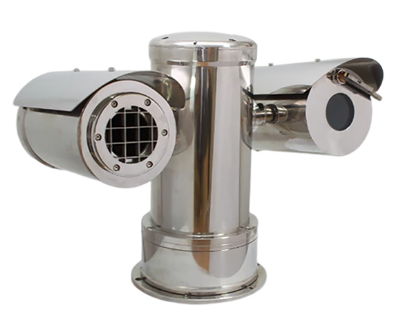

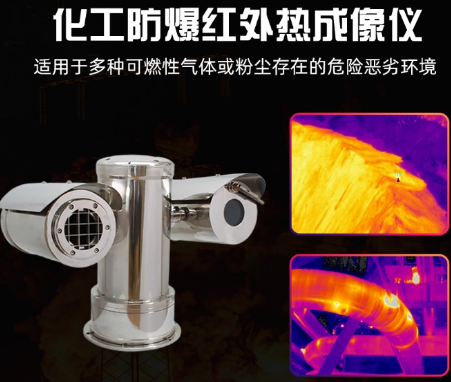

PLUSFO双光防爆在线测温检测系统为新一代的防爆监控设备，由防爆双筒云台、30倍 400万 1/2.8"CMOS ICR日夜型网络高清一体机、17μm 非制冷红外热像仪组成。它采用了更为先进的制造工艺，以成熟的质量管理体系作为保证，使得产品的质量、性能和外观在同产品中处于领先地址。该产品应用在易燃易爆气体、可燃性粉尘的环境中，达到清晰控制现场的目的。
PLUSFO双光防爆在线测温检测系统的器件选型充分考虑高低温工作性能的要求，保证整机工作有优异的环境适应性能。
PLUSFO双光防爆在线测温检测系统功能特性:
1、具有全天候被动热成像功能，具备较强的穿烟雾性能，并可在较宽的环境温度范围使用。
2、采用精密电机驱动，反应灵敏，运转平稳，精度偏差少于 0.1°，在任何速度下图像无抖动。
3、支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态。
4、文持防雷、防浪涌、防突波。
5、水平方向 360°连续旋转，垂直方向+90°~90°，无监视盲区。
6、支持3条巡航扫描，每条可添加8个预置点。水平预置点速度最高可达40°/s，垂直预置点速度最高可达 40°/s。支持 128 个预置位,
7、水平键控速度为 0.1°~30°/s，垂直键控速度为 0.1°~30°/s。
8、支持轨迹:水平扫描、垂直扫描、随机扫描3条扫描方式
9、支持比例变倍功能，旋转速度可以根据镜头变倍倍数自动调整。
10、支持可调通讯速率和软件修改波特率、地址码。
11、电气连接:3 芯电源，2芯屏蔽控制信号，超五类电缆。
12、可无缝接入主流平台和其他网络设备。
电气接口

本节介绍双光防爆在线测温检测系统的用户接口定义，对外输出接口主要提供 2PIN SH 连接器、RJ45 连接器和 3PIN SH连接器。3.1 接口示意图
对外输出的接插件有三种，分别为 2PIN SH连接器、RJ45 连接器和 SPIN SH连接器，接口示意图如下图所示。
2PIN SH连接器提供 24V 电源接口。
2PIN SH 连接器提供 RS485 通讯接口。
RJ45 连接器提供网络数字视频输出。3.2 接口定义
对外用户接口有三种:分别为 2PIN SH连接器、RJ45 连接器和 5PIN SH 连接器。其中 RJ45 连接器为标准定义，2PINSH连接器的信号定义如表1所示，2PIN SH RS485 连接器的信号定义如表2所示。
