美国GE CL5高精密超声波测厚仪

美国GE CL5高精密超声波测厚仪,具有功能全面、使用简便、体积小巧和结构牢固的优点

美国GE CL5高精密超声波测厚仪,

产品名称：超声波测厚仪

型号：CL5

品牌：美国通用电气GE

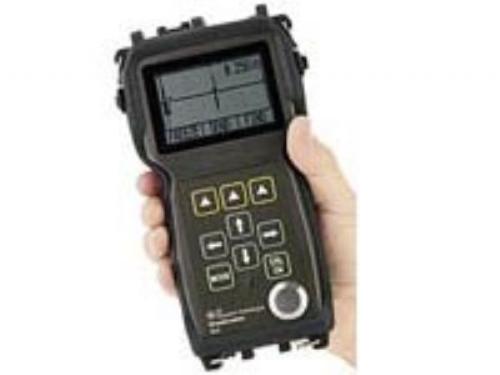

美国GE/德国Krautkramer公司CL5高精度超声波测厚仪体积小巧，功能丰富。

CL5高精度超声波测厚仪具有功能全面、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而高效地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、最小值扫描、最大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)中进行选择。CL 5采用可编程数据记录器，可以方便在电脑上设置数据文件。SD卡存储系统将所有数据记录和设置信息存储在可拆卸SD存储卡上。将测厚仪直接插入电脑后，文件的格式允许进行拖放操作。其它数据，比如数码照片，也可以存储在同一张SD卡上。

这一体积小巧、功能多样的仪器还具有以下这些优点：

高测量性能提供具有高度稳定性和可重复性的厚度值

六种测量和显示模式：常规、最小厚度捕获、最大厚度捕获、差值和减薄率、声速测试(要求配有CL 5V选项)和厚度+A扫描(要求配有实时A扫描选项)

所有型号都具有A扫描快照功能

空心/实心厚度值指示耦合或非耦合状态

可视LED报警提醒用户测量超出了用户可以选择的极限值。

用于特殊配置的客户参数设置以及快速仪器设置

灵活的电源系统，可通过标准AA电池或可充电电池组供电。

多语言用户界面

自动超声波调节性能(增益和闸门控制)

支持多种类的标准探头

美国GE CL5高精密超声波测厚仪技术参数：

测量范围	0.13至500毫米，取决于所用探头、所测材料、表面状况及温度
单位和测量分辨率	0.001/0.01/0.1mm
材料声速范围	1000～19999 m/s
接收器	带宽为1.0至16MHz@-6dB
更新率	用户可在MinCap和MaxCap下模式下选择4、8、32Hz。
显示器类型	64×128像素LCD， 40×57毫米，具有背景照明，可调节对比度
厚度显示	5位显示，在标准模式下具有0.75英寸数字高度，在厚度+A扫描模式下具有0.25英寸数字高度，实心或空心数字耦合状态指示器，射频模式下A扫描视图。
显示模式	厚度(包括A扫描快照) 厚度+实时A扫描(可选) 最小值捕获和最大值捕获壁厚减薄差值和比率声速模式(可选)
管理员锁定	为校准、设置和数据记录器而通过字母数字密码进行锁定。
I/O端口	双向串行RS-232，波特率1200，9600，57600和115200
数据记录器	可编程数据记录器，每张64 MB SD卡上最多120个文件(可选)
文件格式	通过仪表键盘创建的网格。接受来自UltraMATE软件创建的网格或用户定义线性文件
电源	3节AA电池(碱性、镍氢或镍镉电池)或可充电电池组
环保密封	外壳用耐冲击、防尘和防溅型密封圈密封，符合IP65
重量尺寸	420克，带电池。180x94x46毫米
温度范围	工作温度-10～60℃，存放温度：-20～70℃
工作语言	中文、英语、德语、法语、西班牙语、意大利语、俄语、日语
应用软件	UltraMATELite和UltraMATE(可选)

美国GE CL5高精密超声波测厚仪选件

声速测量选件 CL5 VL	可测定声波穿过铸件、合金或者塑料时的速度，得出所测材料内部组织是否紧密无缺陷。如可预先将球墨铸铁不同球化率百分比(通过金相法)试样做出，分别测量其不同的声速值，对铸件进行批量检查。
实时A扫描选件 CL5 AS	可选实时A扫描功能使得用户可以实时观察CL 5正在以数字方式测量的回波。观察实时A扫描可以帮助用户正确调整探头和测试件，从而获得最佳测量值。用户通过观察实时A扫描可以确保测量的是正确的回波并且数字值也是正确的。
数据记录选件 CL5 DR	利用数据记录器选项可以快捷地以文件形式存储厚度值。用户可完全编程的数据记录器最多可以存储10000个测量值或者500个带A扫描的值。可编程数据记录器可以直接从CL 5键盘创建数据记录器文件，或者利用灵活的UltraMATELite或UltraMATE软件程序通过电脑创建。数据记录器支持字母数字文件名、标准线性和网格文件以及自定义线性文件。扩充了的文件类型存储每一测量点的厚度值、声速设置以及其它关键数据。CL5 和 UltraMATE一起构成了完美的测试数据管理系统。

美国GE CL5高精密超声波测厚仪常用探头

型号	频率	探头接触直径	测量范围
Alpha 2DFR	15MHz	7.6mm	0.18～25.4mm
Alpha2F	10MHz	9.5mm	1.52～254mm
Alpha DFR-P	22MHz	7.6mm	0.13～3.8mm(塑料)
Alpha2AMini-DFR	20MHz	4.8mm	0.13～5.1mm
CA211A	5MHz	19.1mm	1.52～508mm
K-Pen	20MHz	1.7或2.3mm	0.2～4.4mm
