LTD-2202管线探测雷达@暗管探测仪

LTD-2202管线探测雷达@暗管探测仪

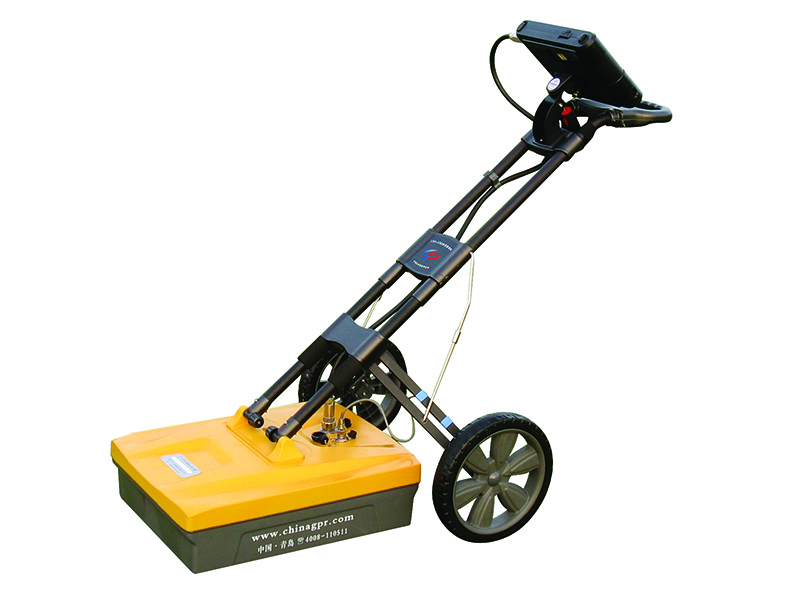

LTD-2202管线探测雷达

产品概况: LTD-2202管线探测雷达(环保领域称暗管探测仪)由中国电波传播研究所自主研发,该系统基于超宽带冲击脉冲雷达技术,采用超宽带双频天线,兼顾了探测深度和分辨率两项指标,可同时对地下0~8米内各种材质、不同深度管线或异常物体进行快速无损探测,特别适用于市政管网普查、环保领域的排污暗管探查、铁路和道路沿线管线调查和地下埋藏异物或凶器的侦查等领域。

 技术特点

      ◆ 双通道主机 、计算机和供电锂电池为一体化设计,便于现场使用;

      ◆ 主机基于最新ARM主板设计,采用WinCE嵌入式系统,可快捷地热开关系统;

      ◆ 系统配备超宽带双频天线,每副天线具备独立的收发装置,可独立或同时工作,同一次测量可同时生成两张或多张雷达剖面图,可测得不同深度的管线;

      ◆ 采集软件和数据处理软件采用中文界面,符合国内相关规范要求,并为用户提供不加密的开放性版本;

      ◆ 整个系统由主机内置锂电池供电,功耗低,连续工作时间≥8h;

      ◆ 系统具有完全自动化的参数设置功能,方便用户使用;

      ◆ 显示方式:彩色和灰度方式可选;

      ◆ 探测模式:轮测模式和连续模式可自由切换;

      ◆ 小车安装有测距轮,具备回退定位功能;

      ◆ 硬件三年质保,软件终生免费升级。


性能参数

      ◆ 主机体积:≤320×220×60(mm);

      ◆ 双频组合天线由低频天线和高频天线组成,其中心频率可根据地质情况由25MHz~2GHz中选择定制,总体积≤600×450×200(mm);

      ◆ 采集软件具备道间平均、背景消除、实时滤波、叠加去噪、数据回放及图像处理功能;

      ◆ 处理软件具备增益、滤波、小波分析、反褶积、希尔伯特变换、偏移、管线识别、成果输出和打印等功能;

      ◆ 最小分辨率:100mm(视管材和埋深不同而定);

      ◆ 探测深度:0~8m(视不同介质而定);

      ◆ A/D数据转换:16位;

      ◆ 重复频率≥400KHz

      ◆ 时窗:0~256 ns,可选;

      ◆ 采样点数:0~2048,可选;

      ◆ 扫描速度:0~256scan/s,可选;

      ◆ 动态范围≥150dB;

      ◆ 叠加次数:0~32768,可选;

      ◆ 工作温度:-10℃~+50℃;

      ◆ 储存温度:-20℃~+60℃。


成套性

      ◆ 管线探测雷达主机一台;

      ◆ 超宽带双频组合天线一套;

      ◆ 采集和数据处理软件一套;

      ◆ 锂电池两块;

      ◆ 充电器一个;

      ◆ 小推车一辆;

      ◆ 测距装置一套;

      ◆ 综合控制电缆一根;

      ◆ 轮测触发线一根;
