2001L-E1RH 热风炉拱顶测温系统 红外双色高温计
红外测温仪在炼铁厂的应用
热风炉拱顶温度的测量

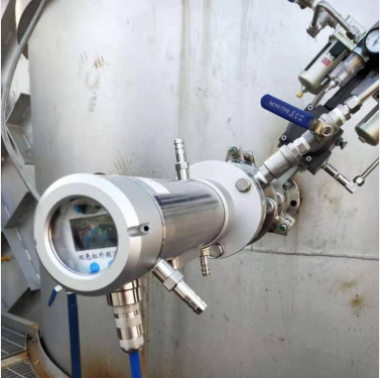

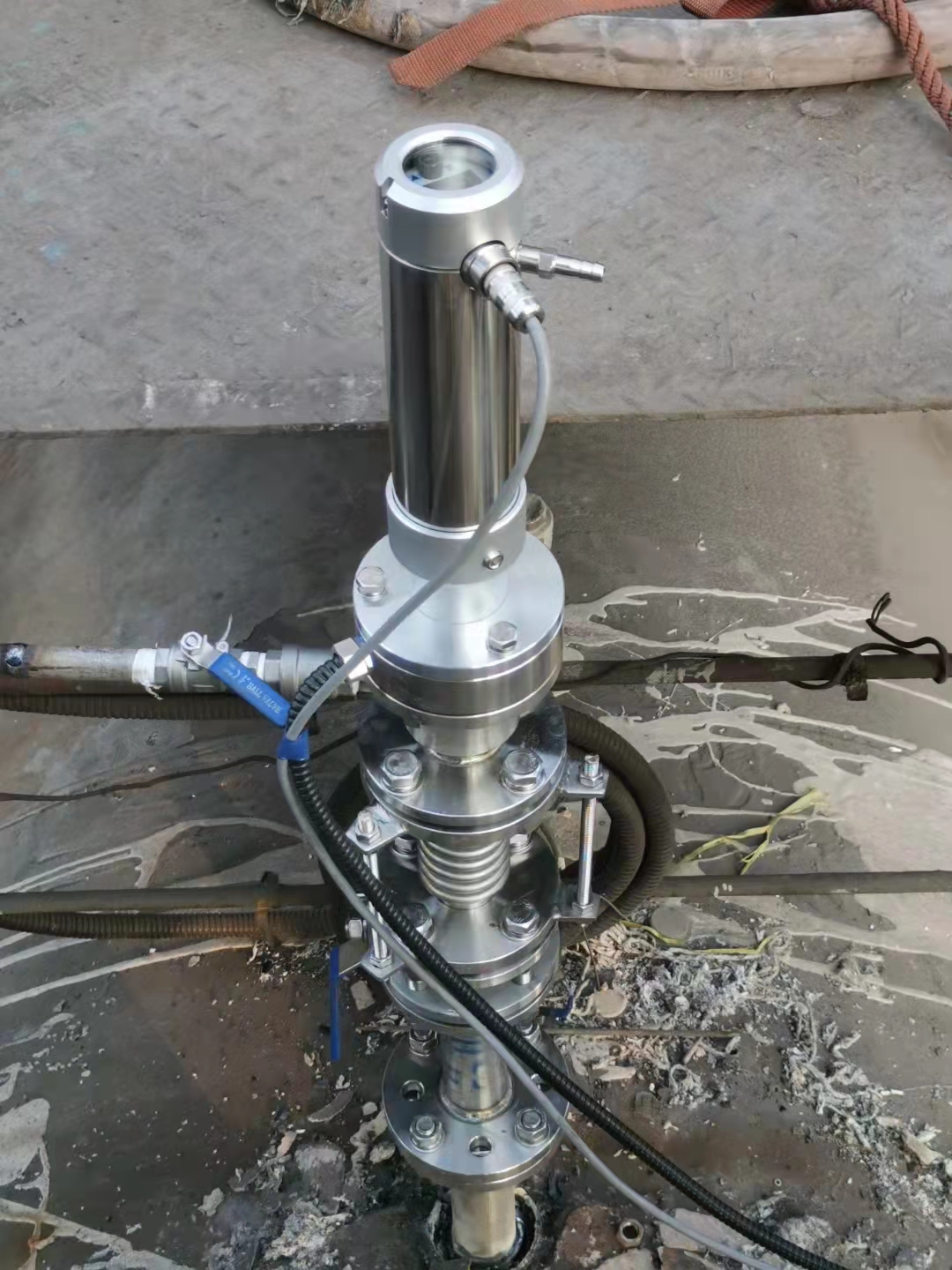

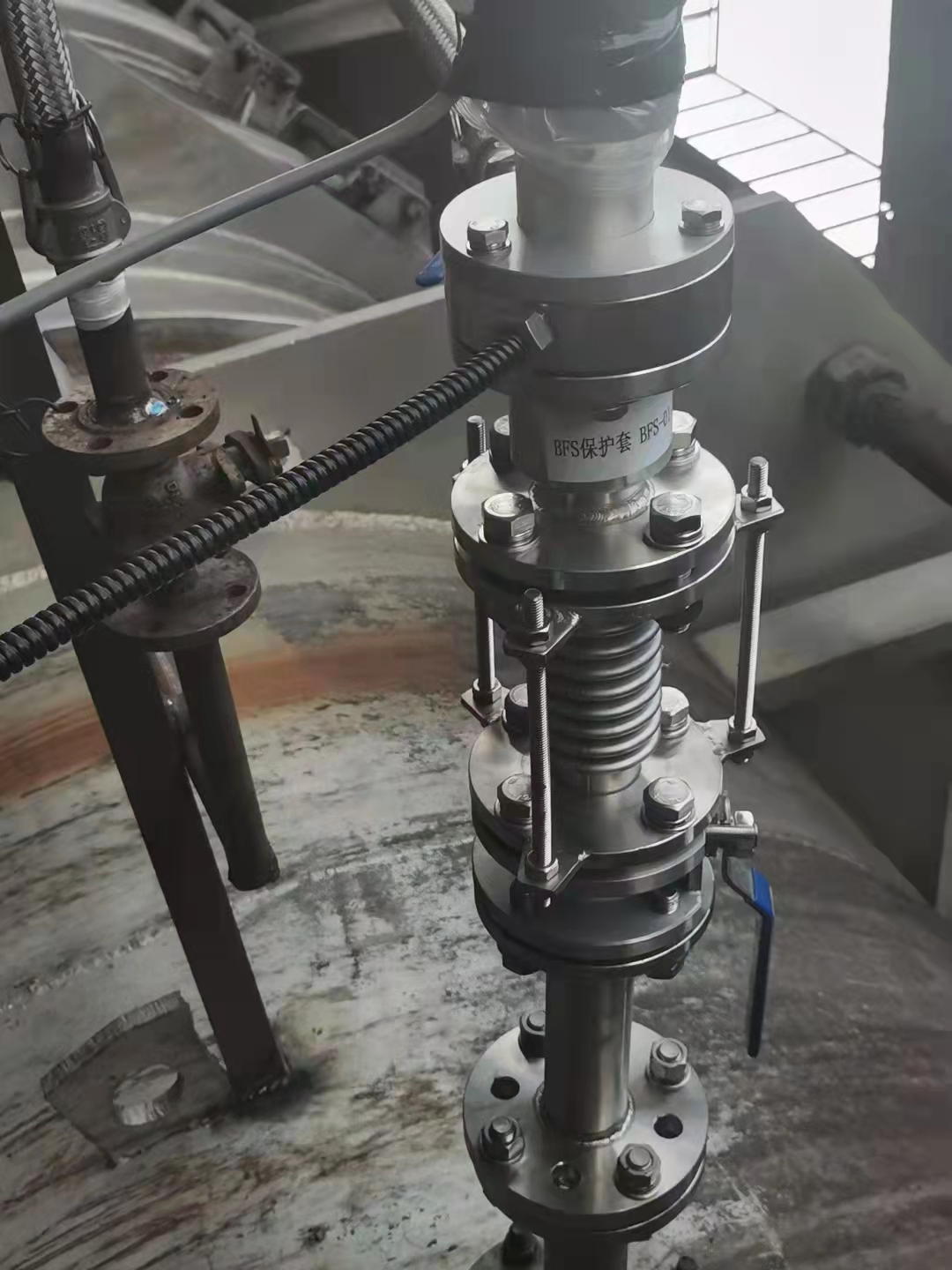

热风炉拱顶是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题、又要适应一年四季露天环境变化的要求。我们经过反复实践改进，设计了一套带有密封窗的专用保护装置。其使用方法是将装有保护装置的红外探头，固定安装在拱顶上原来插热电偶的位置上，使探头能通过密封窗口和热电偶插孔，瞄准热风炉内部，测得热风炉拱顶的温度，探头信号经电缆送至安装于控制柜上的仪表箱处理后，显示温度值，并输出4-20mA标准电流信号，送记录仪或计算机进行处理。由于本系统的红外探头不接触高温目标，故具有稳定可靠，使用寿命长的特点，通常可以连续运行五年以上，可以减小热电偶消耗，大大降低设备运行成本和维护工作量。
热风管道内部温度的测量

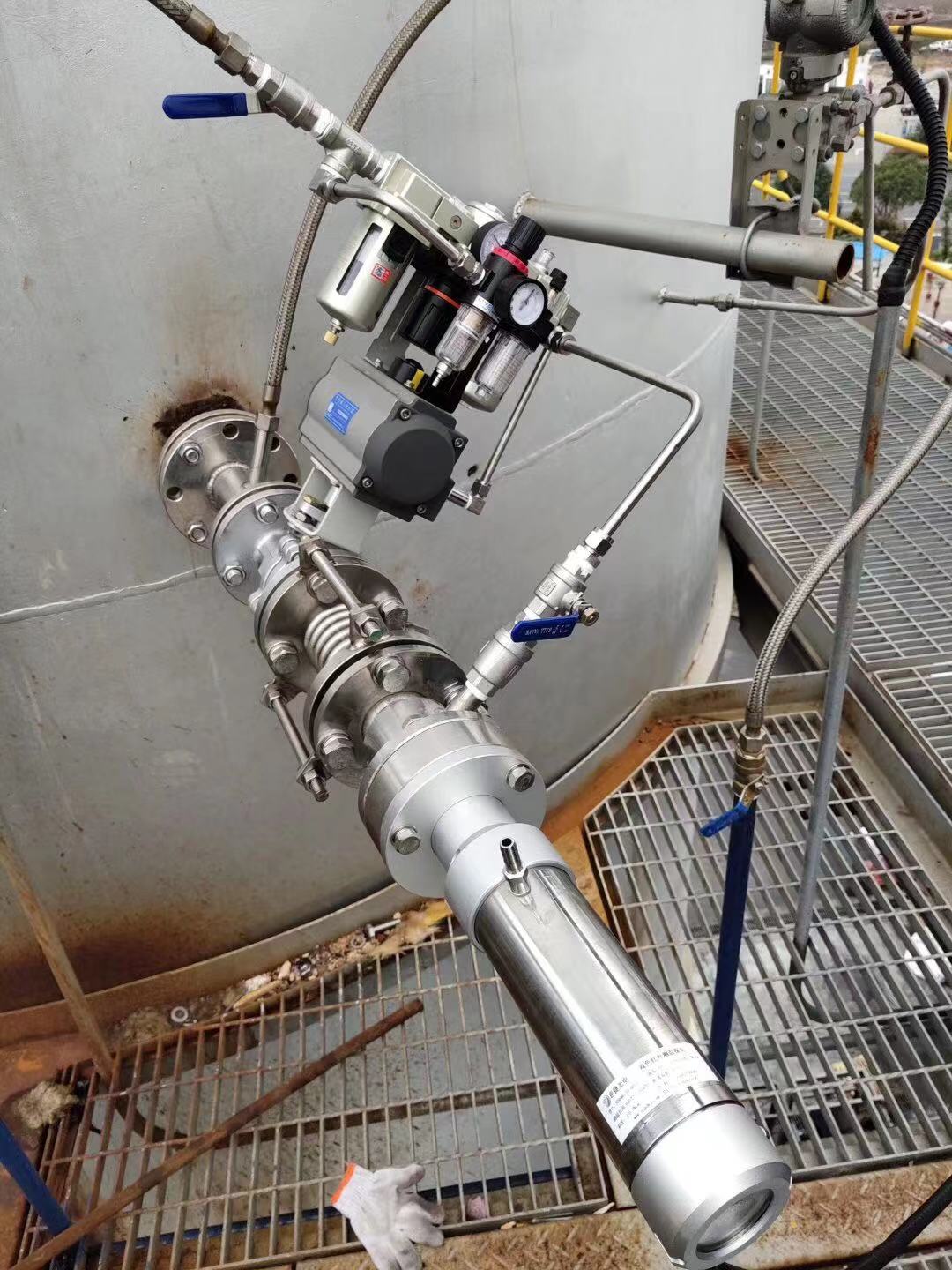

本系统的测温装置与拱顶测温系统基本相似，将配有保护装置的红外探头安装在热风管道原来热电偶的插孔上，将红外探头透过保护装置的密封窗，再经原电偶的插孔，瞄准热风管道内部，从而测得热风管道内部的温度。由于本系统的测温探头安装在密封窗外边，整个测温系统与管内热风完全隔离，故本系统在调换探头或其它维护工作都可以在不影响管内热风工作状态的情况下进行。而原来常用的热电偶必须在休风状态下调换，加上热电偶属易耗品，损坏较频繁。本测温系统能减少热电偶消耗，降低设备的运行成本，目前该系统已有本钢、承钢、莱钢等单位使用，并取得了良好的经济效益。
炉前铁水温度的测量
TNIR系列红外测温仪测量炉前铁水的方法是：将装有吹风套的红外测温探头固定安装在距铁水5-15米的支架上，并且瞄准铁水沟，对每炉铁水进行连续扫瞄测量，其探头测得的温度信号接记录仪打印温度曲线或送计算机进行数据处理。本系统最大的优点就是能对每炉铁水温度进行自动连续测量，能有效避免人工插入测温法带来人为因素的影响。通过分析记录的温度曲线或其它计算机处理信息，能较真实地反映出每炉铁水温度的变化趋势，直观地读出每炉的最高温度，为生产管理和工艺改进提供有力的依据。
2001L-E1RH型热风炉拱顶测温系统是针对热风炉连续化生产的特点开发研制的。由于拱顶测温环境具有高温、震动、酸气腐蚀的特点，造成传统的热电偶测量方式有使用寿命短、维护费用高、劳动强度大等缺点。而2001L-E1RH型热风炉拱顶测温系统采用了先进的非接触式红外测温方式，可以避免热电偶的诸多缺点，更适合恶劣现场环境的测温。该系统有免维护、寿命长、响应快、检测精度高、稳定性好等特点。系统可与生产系统的DCS、PLC等系统相连，动态实时检测、控制生产过程中的状态，是企业指导生产、提高产品质量、增强市场竞争力的重要设备之一。
二、工作原理

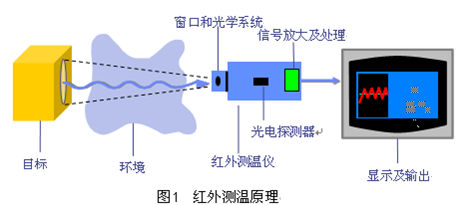

2001L-E1RH型热风炉拱顶测温系统采用红外测温原理来检测目标温度。所有物体在温度高于绝对零度（-273℃）以上时都会向外辐射红外能量。根据电磁辐射原理，物体辐射红外能量的大小和物体温度有直接的关系。因此红外测温就是将光信号（物体辐射的红外能量）聚焦在红外测温仪的光电探测器上，再转换成电信号，然后通过物理公式（固化在红外测温仪的处理单元内）计算电信号的大小，最终得到物体的温度。
2001L-E1RH型热风炉拱顶测温系统
本系统所使用的是双色红外测温仪，在使用时，探头中双色探测器测定两个红外光谱的能量，由其比值确定目标温度。相对于普通红外测温仪（单色），双色红外测温仪摆脱了对绝对能量测量的依赖，特别适用于测量局部被遮挡的目标，如存在其他物体的遮挡、观察窗对能量的衰减，以及大气中有灰尘、烟雾、水气的影响时仍可准确测量温度。
三、系统组成

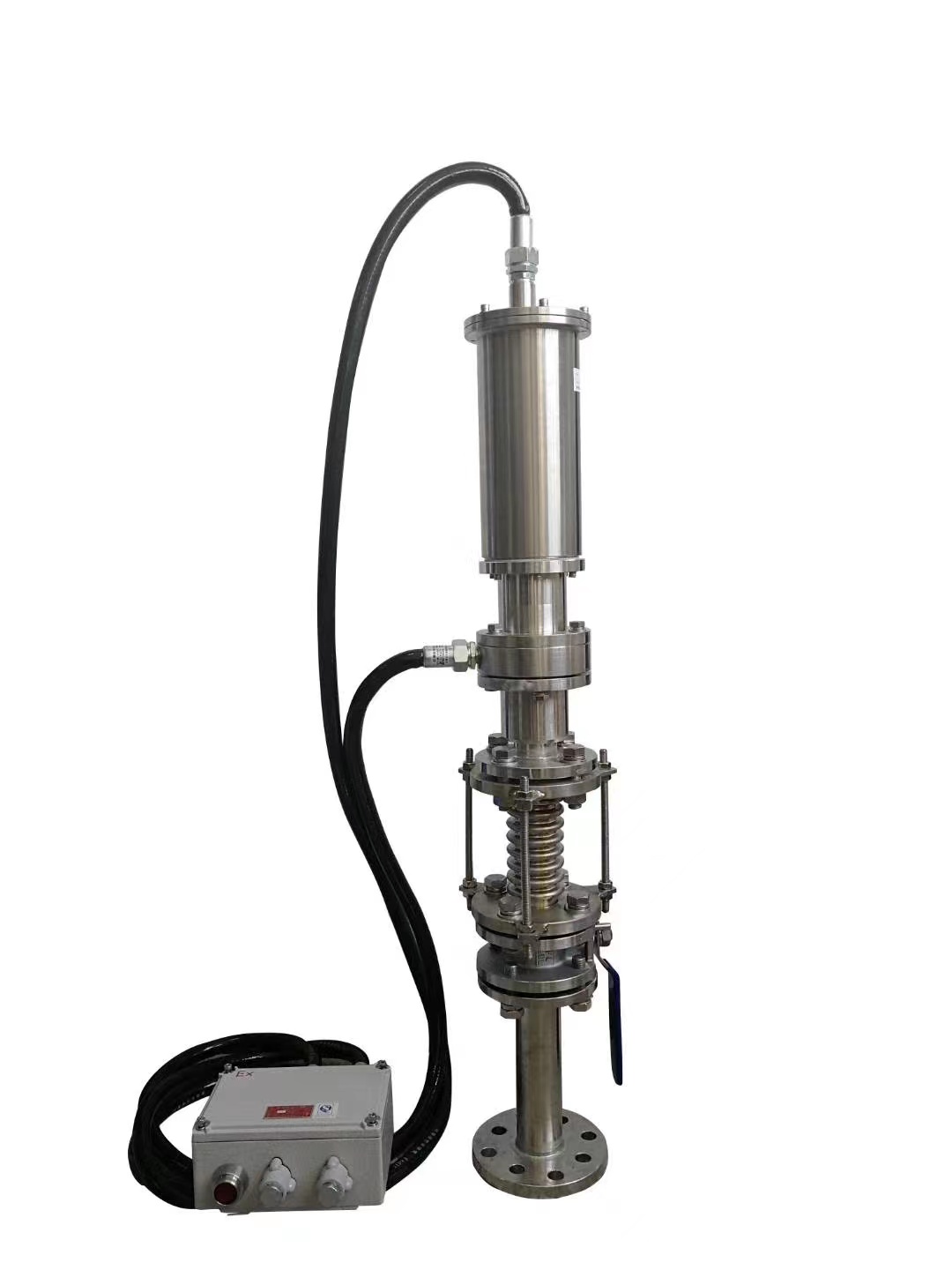

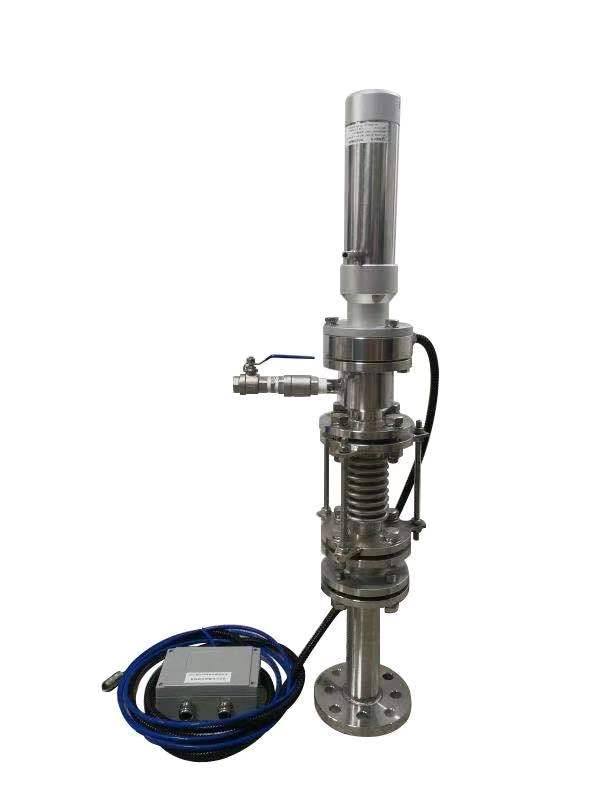

2001L-E1RH型热风炉拱顶测温系统是由红外测温仪、电控箱、安装附件三大部分组成。红外测温仪采用双色集成式测温仪，可有效避免测量视场内灰尘、烟雾、水汽的干扰。电控箱内装有电源模块、信号输出模块和控温模块。安装附件包括探头保护套、窗口伴热组件、视场调节装置、高温电缆和不锈钢球阀等部件。
探头保护套用来保护红外测温仪，起到隔热、防水、防撞的作用。窗口伴热组件在控温模块的作用下产生恒定的热量，使保护窗口处于50~60℃的环境，避免因窗口上下端面温度过低产生结露而影响测温精度。视场调节装置用于校正因系统不同轴引起的偏差，通过调节螺母可使偏离视场的目标完整的处于视场中。
四、2001L-E1RH技术指标
1、测温范围：700～1800℃
2、精度：0.75%FS
3、模拟输出：4～20mADC
4、数字输出：RS485(可选)
5、工作电源：220VAC10A 50Hz
6、响应时间：10ms
7、环境湿度：10%～95%
8、工作温度：0～60℃
9、工作压力：0～0.6MPa
10、防护等级：IP65（NEMA4）
