2001L-LH42EX00S 热风炉拱顶和风道辐射高温计
热风炉拱顶温度的测量
热风炉拱顶是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题、又要适应一年四季露天环境变化的要求。我们经过反复实践改进，设计了一套带有密封窗的专用保护装置。其使用方法是将装有保护装置的红外探头，固定安装在拱顶上原来插热电偶的位置上，使探头能通过密封窗口和热电偶插孔，瞄准热风炉内部，测得热风炉拱顶的温度，探头信号经电缆送至安装于控制柜上的仪表箱处理后，显示温度值，并输出4-20mA标准电流信号，送记录仪或计算机进行处理。由于本系统的红外探头不接触高温目标，故具有稳定可靠，使用寿命长的特点，通常可以连续运行五年以上，可以减小热电偶消耗，大大降低设备运行成本和维护工作量。
热风管道内部温度的测量

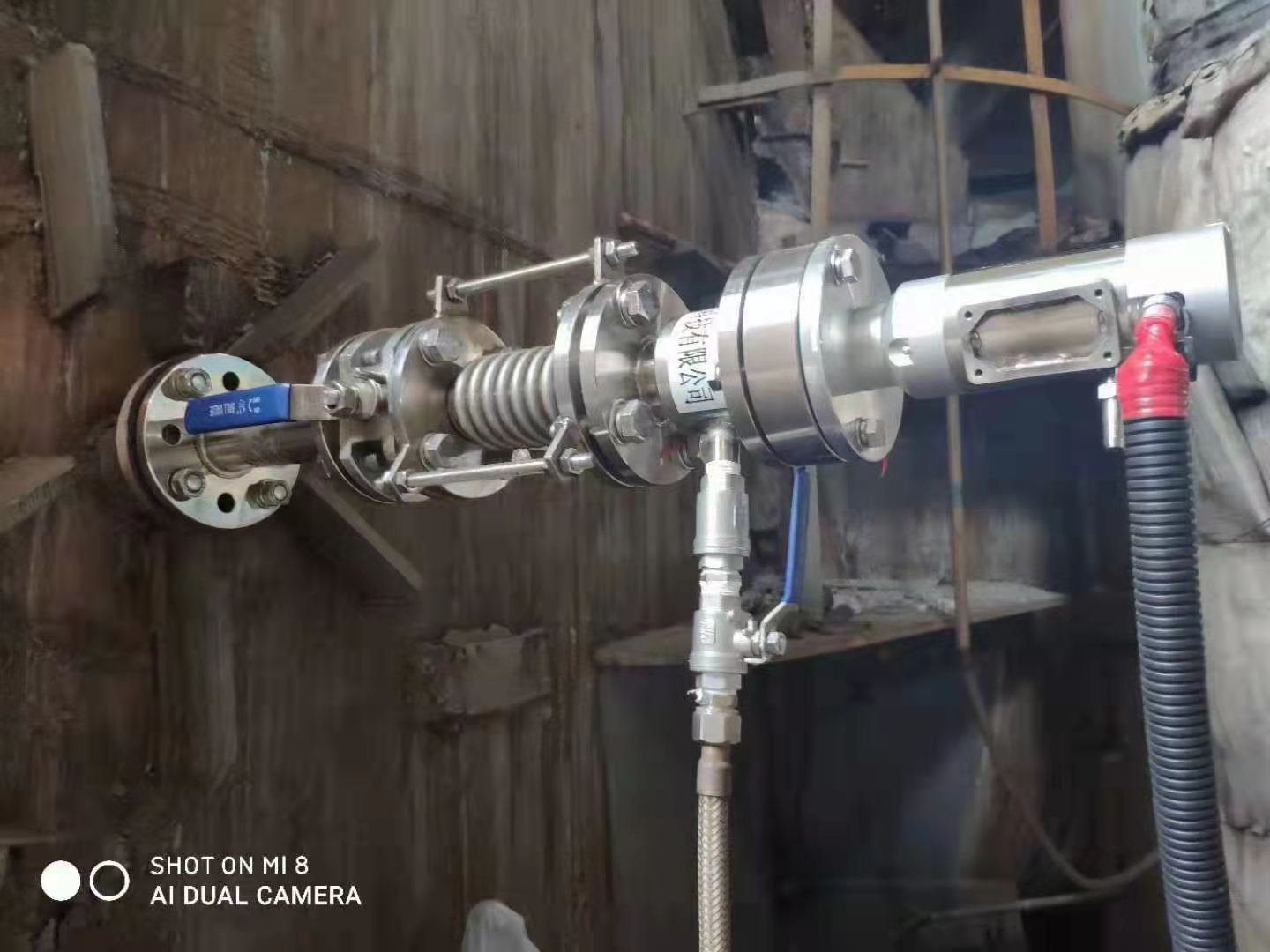

本系统的测温装置与拱顶测温系统基本相似，将配有保护装置的红外探头安装在热风管道原来热电偶的插孔上，将红外探头透过保护装置的密封窗，再经原电偶的插孔，瞄准热风管道内部，从而测得热风管道内部的温度。由于本系统的测温探头安装在密封窗外边，整个测温系统与管内热风完全隔离，故本系统在调换探头或其它维护工作都可以在不影响管内热风工作状态的情况下进行。而原来常用的热电偶必须在休风状态下调换，加上热电偶属易耗品，损坏较频繁。本测温系统能减少热电偶消耗，降低设备的运行成本，目前该系统已有本钢、承钢、莱钢等单位使用，并取得了良好的经济效益。
炉前铁水温度的测量
TNIR系列红外测温仪测量炉前铁水的方法是：将装有吹风套的红外测温探头固定安装在距铁水5-15米的支架上，并且瞄准铁水沟，对每炉铁水进行连续扫瞄测量，其探头测得的温度信号接记录仪打印温度曲线或送计算机进行数据处理。本系统最大的优点就是能对每炉铁水温度进行自动连续测量，能有效避免人工插入测温法带来人为因素的影响。通过分析记录的温度曲线或其它计算机处理信息，能较真实地反映出每炉铁水温度的变化趋势，直观地读出每炉的最高温度，为生产管理和工艺改进提供有力的依据。
系统特点
＊ 热风炉拱顶和风道对于热风炉辐射高温计2001L-LH42EX00S是特殊的测温场合，既要解决高温高压问题，又要能适应一年四季露天环境变化的要求，故本系统设计配置了带有密封隔离视窗，具有除湿、防露、保温功能的专用保护装置
＊ 主装置采用法兰连接（尺寸可根据用户要求选择），使装置能很方便地连接到拱顶或风道上
＊ 不锈钢球阀，用于关闭与打开窥视管
工作原理
热风炉辐射高温计2001L-LH42EX00S通过垂直于拱顶大盖与蓄热室相连的通孔（或原热电偶测温插孔）测得拱顶或风道的温度，探测的温度信号经专用电缆传送至安装在测控柜上的二次仪表，经处理后，显示温度值，并输出多种信号，送计算机或记录仪处理。
系统组成
2001L-LH42EX00S热风炉辐射高温计主要由光学接收，电子信号处理，冷却，吹扫，防水防尘等各部分组成。
热风炉辐射高温计2001L-LH42EX00S是我公司针对热风炉测温新研制的用微型计算机进行数据采集和处理的高性能、高品质仪器。测温准确、响应时间快，且具有坡度及辐射率调整功能，调整范围分别为800-1200和0.10～1.00

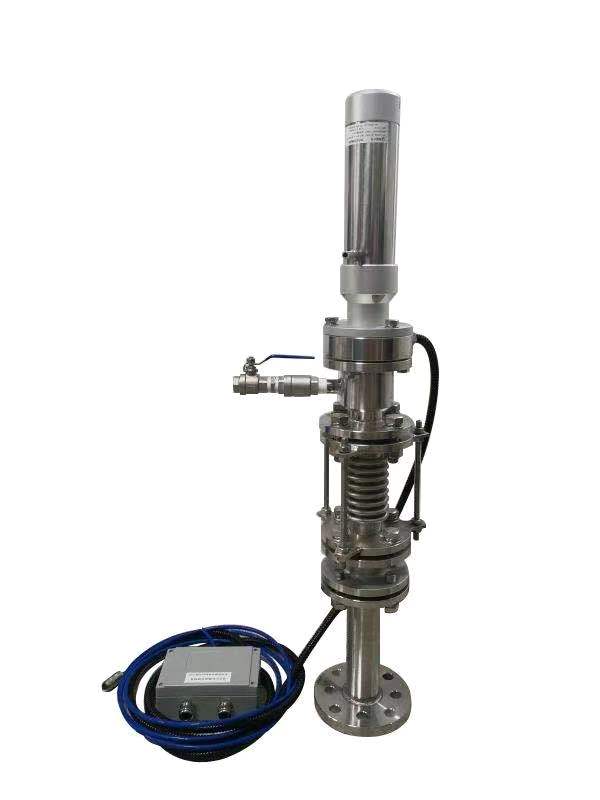

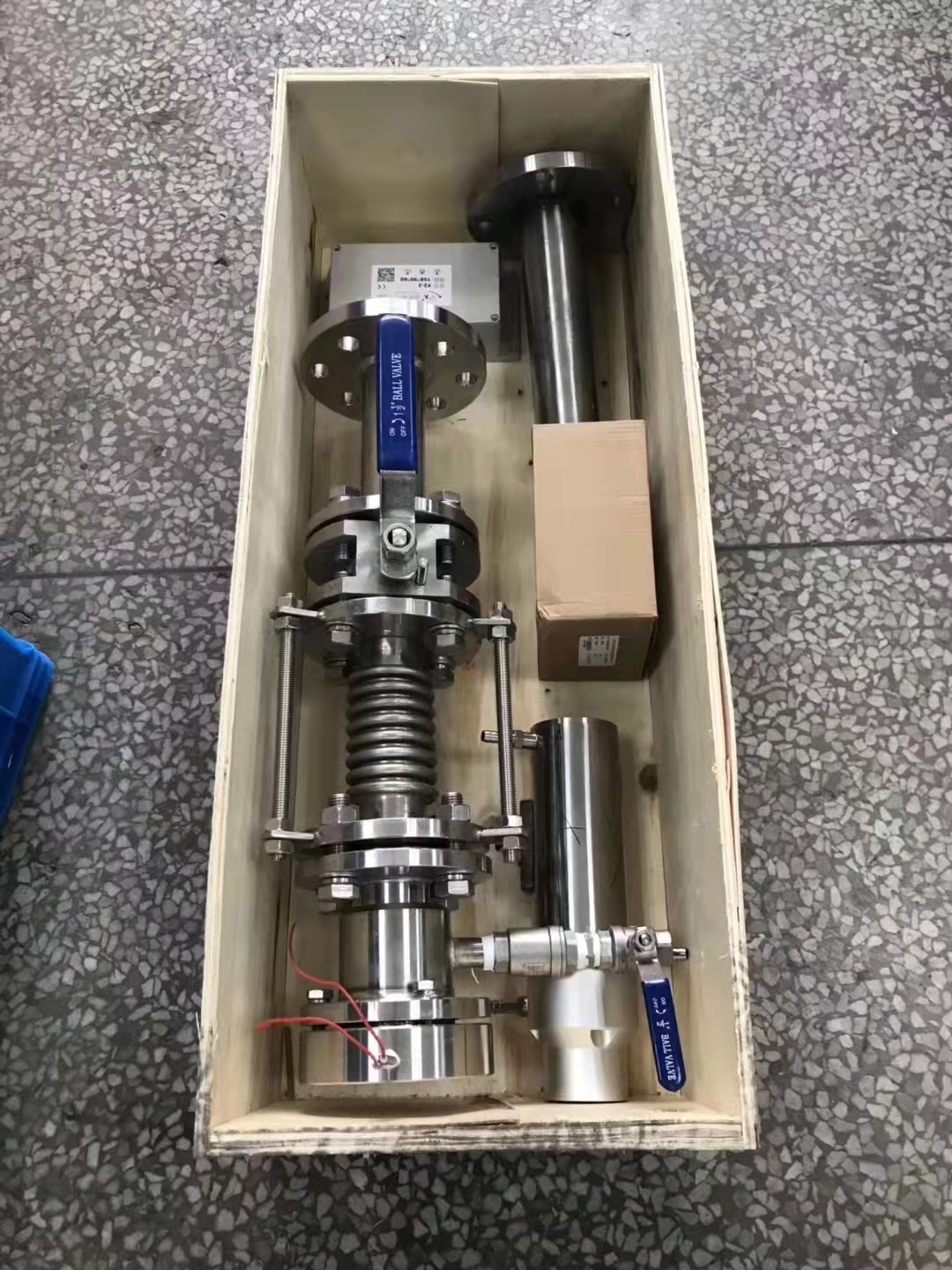

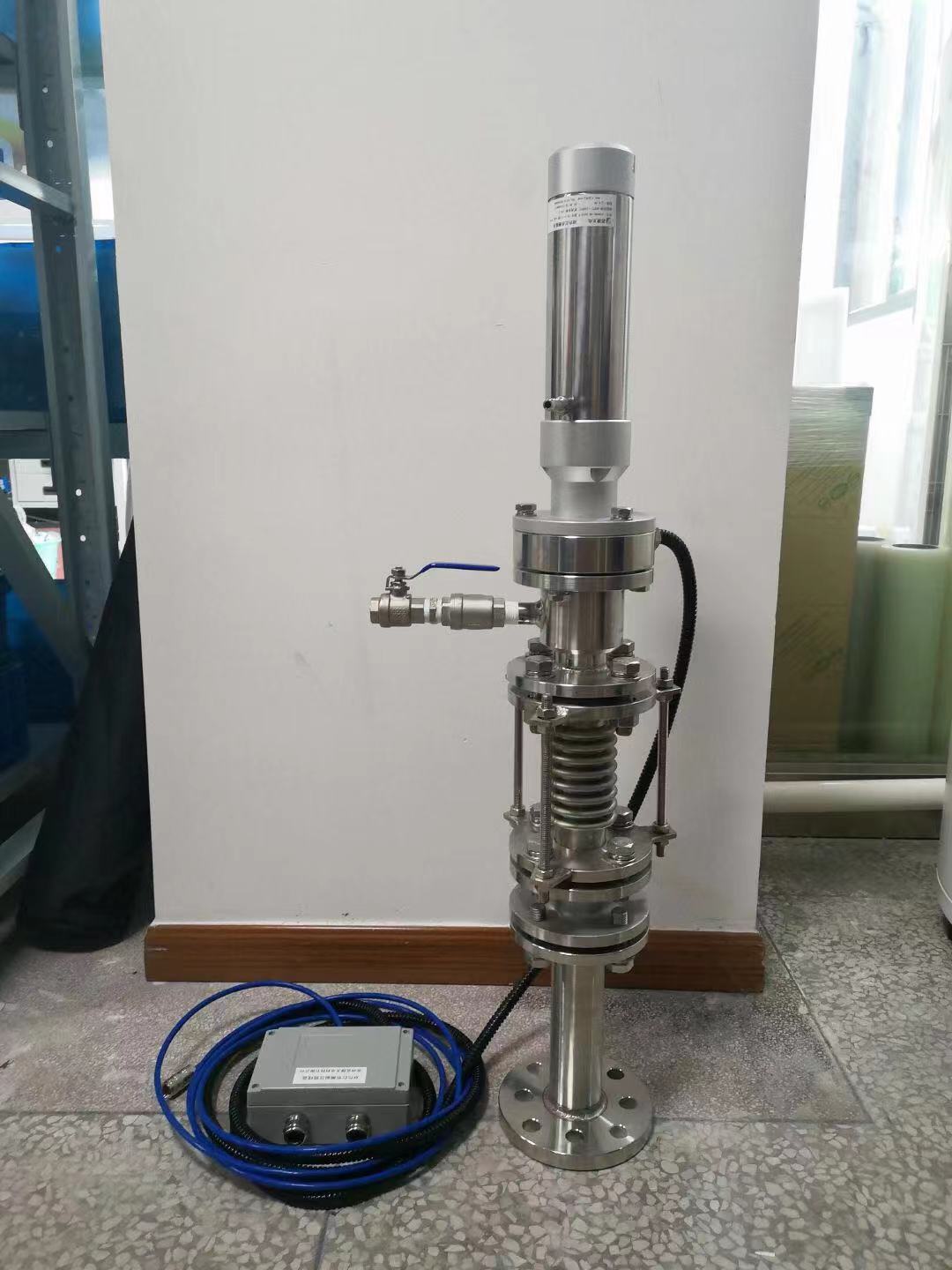

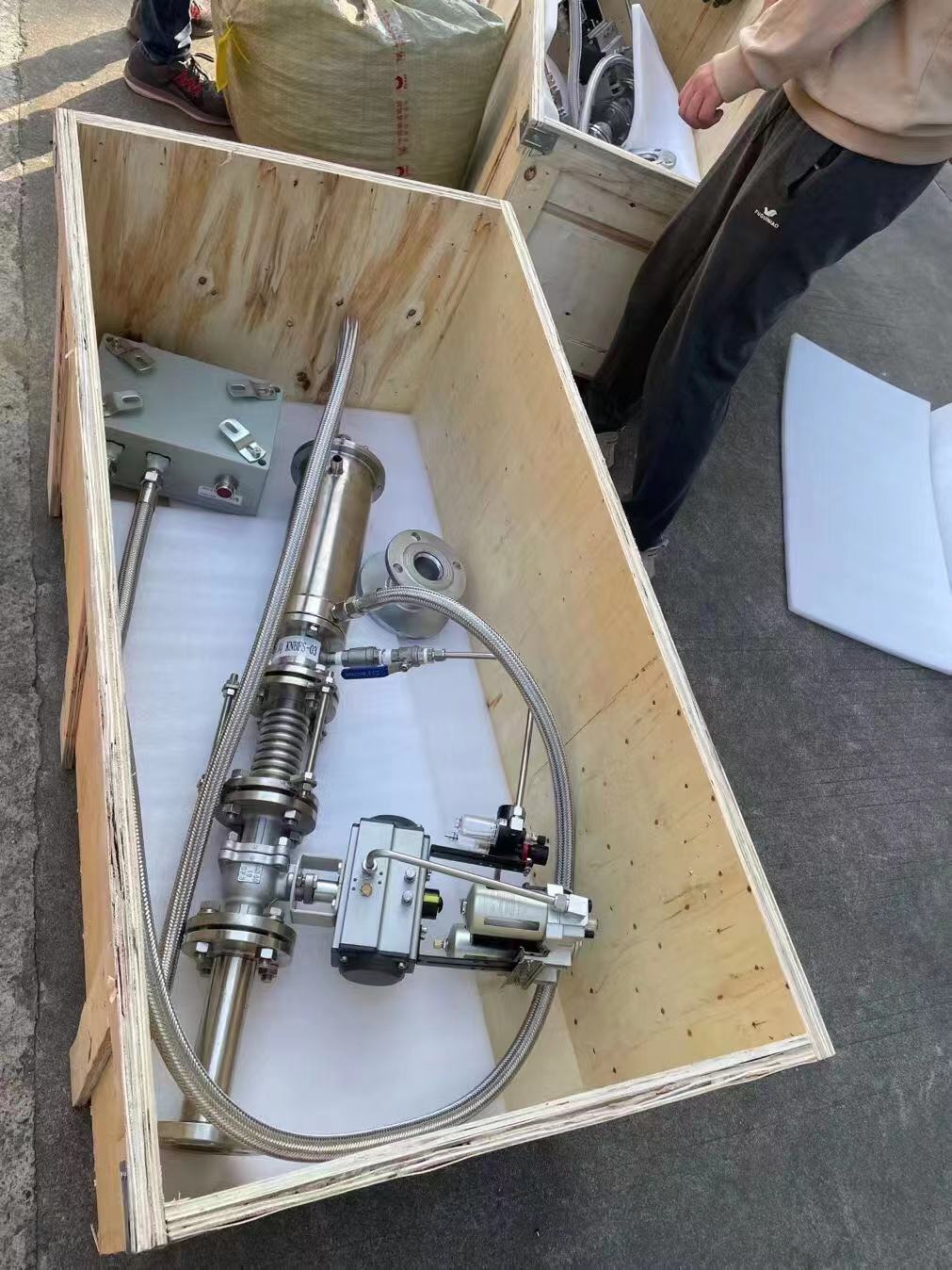

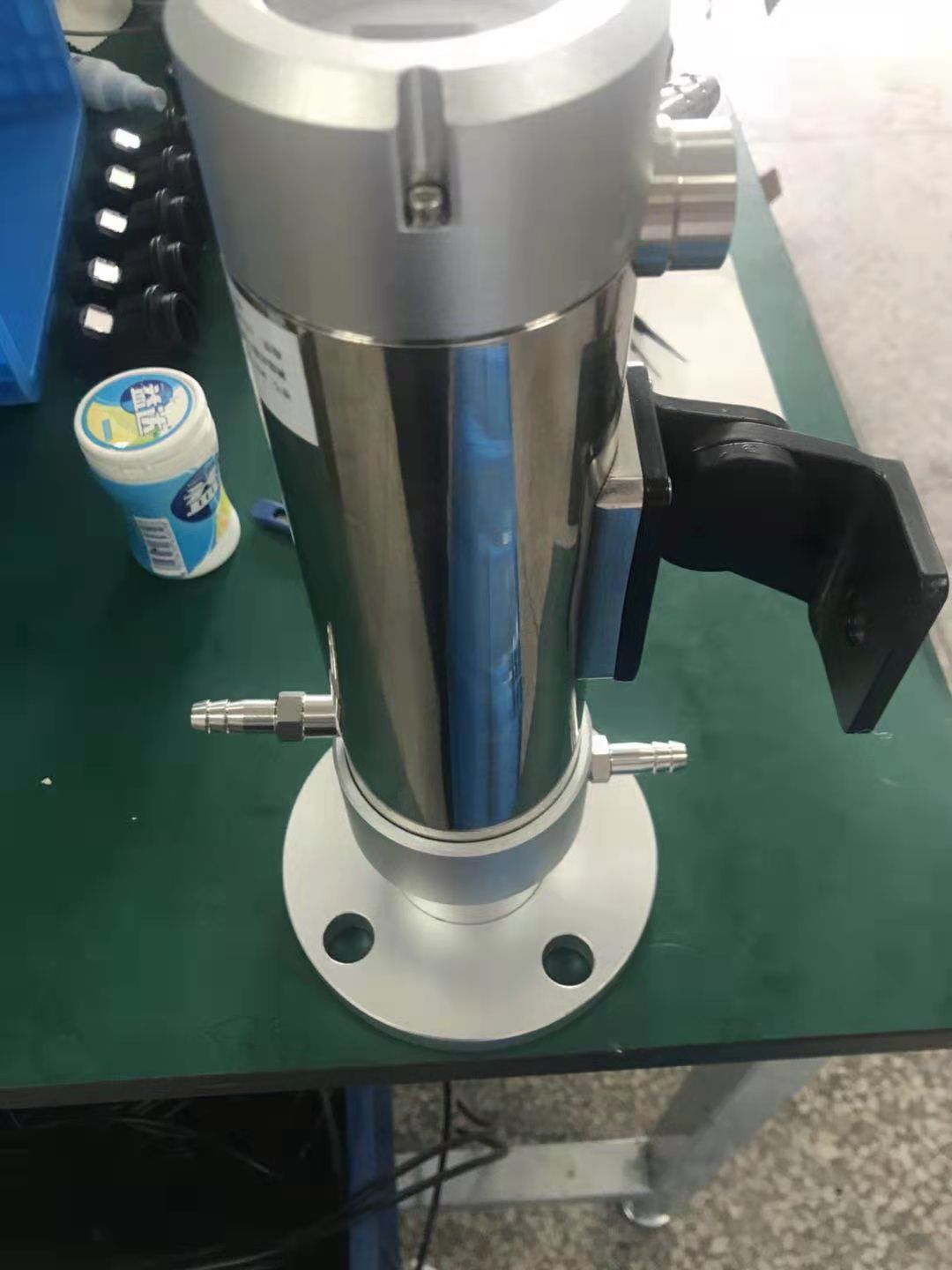

2001L-LH42EX00S热风炉辐射高温计装置由保护钢套、微调装置、隔热层、石英玻璃套件、加热系统、不锈钢球阀、无缝钢管和法兰等部件构成，具有IP33的防尘防水等级，确保在高温、高压、露天环境下红外测温系统的正常运行。
2001L-LH42EX00S热风炉比色红外测温系统
热风炉拱顶是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题，又要适应一年四季露天环境变化的要求,为此我公司在原有热风炉红外测温系统基础上，和用户需求上，又专门设计生产了一套既可靠又轻便更宜于安装维护的热风炉拱顶一体式比色红外测温系统。
一、比色红外测温系统的组成
1．比色红外测温仪
2．专用 AC/DC 稳压电源 输入：AC220V,输出DC12V
3．热风炉拱顶红外探头保护装置
4．探头保护装置控制器
二、红外测温系统各功能单元性能指标和外形尺寸
1． 比色红外测温仪主要技术参数
(1) 测温范围：700～1600℃
(2) 测温精度：≤±1％
(3) 输出信号： Iout 4～20 mA
(4) 距离系数：150：1; 瞄准方式：光学瞄准
(5) 工作波长：0.3～1.0μm和 1.0～1.1μm。
(6) 响应时间：≤0.1S
(7) 工作电源：DC12V
(8) 使用环境：环温 0～70℃
相对湿度 ≤85％
三. 探头保护装置控制器
⑴ 工作电压：AC 220V±15％
⑵ 工作温度：0～60℃
⑶ 输出电压：18VAC接探头保护装置内的电加热器（红外探头保护装置内的电加热器与镜片已改为一体化）。 12VDC接探头保护装置中的仪表
使用说明

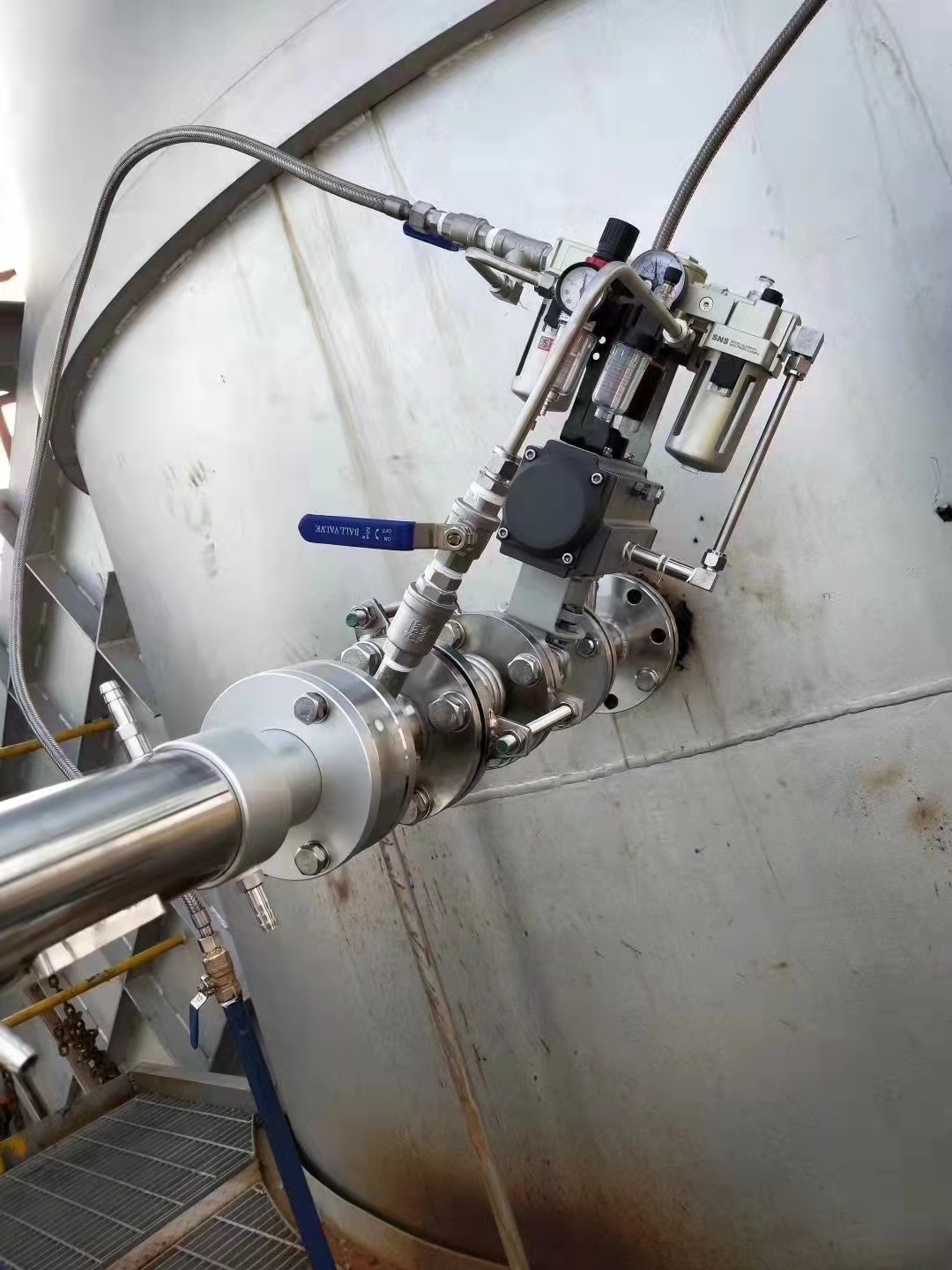

1、红外测温仪安装在探头保护装置内，探头保护装置控制器安装在表柜内、控制室内、热风炉平台等合适处。
2、四芯电缆线由仪表制造厂提供。出厂标准配置为：一端装有插头，另一端接有带有标注的叉子，插头端接至热风炉拱顶上红外探头保护装置内的仪表四芯插座上，叉子端接至探头保护装置控制器接线柱上。自拱顶往远端铺设，如在铺设电缆穿管需剪断信号电缆线后重新上时，最好选择锡焊，并用套管或胶布加予密封保护。电缆长度由用户视探头保护装置控制器距红外测温仪实际按装位置而定。
3、护套线由用户自己配置，探头保护装置控制器上输出的18VAC与热风炉拱顶上的红外探头保护装置内的电加热器输入线连接，探头保护装置控制器输出的12VDC接到热风炉拱顶上的红外探头保护装置内的红外线测温仪。红外线测温仪输出的4～20mA接入探头保护装置控制器上的接线端上并且通过该接线端输出给计算机或者记录仪。
4、观测通道内径要求大于或等于60 mm。
5、焊接拱顶法兰时，要保证法兰中心与观测通道中心重合，即：法兰平面与观测通道中线垂直。法兰水平面至拱顶外壳间距离约为10 cm。
6、两法兰间的密封垫圈由制造厂提供。
安装方法
1、焊接拱顶法兰。
2、铺设好四芯电缆线和护套线。
3、关闭红外探头保护装置的阀门。
4、安装红外探头保护装置。两法兰间加垫密封圈，用螺丝固定，确保其密封性,绝对不能漏气。
5、将18VAC的输入电缆（护套线）与探头保护装置内的电加热器联接。注意电缆联接处需用套管或胶布密封，线不能接错！打开探头保护装置控制器上220VAC电源开关，观察电流表示值，约为0.8A左右。
6、在确认各密封处密封条件下，打开球阀，再次观测各密封处是否密封，如无泄漏，可透过红外探头保护装置内的镜片观察至热风炉内发红的球团或格子砖。
7、初时镜片上会积有汽雾，待电加热器开始工作汽露会完全消失。此时，把红外测温仪装入红外探头保护装置的可转动园球内，并将之用外侧螺丝旋紧，调整好角度，用肉眼从红外测温后部的观察孔中，应能清楚地看到有一个小圆孔完全被发红的球团或格子砖非常宽裕地包住，如果发现偏离可以用以下方法进行调整：
A、 逆时针松开上面装有四个外张螺丝的紧固转盘。
B、 转动、调节仪表角度，使之瞄准正确并保持。
C、紧固转盘顺时针旋转固定牢。
D、再次瞄准，确认正确后能看到仪表稳定正常地显示炉内温度。
8、盖上不锈钢保护罩壳即可完成。
八、注意事项
1、如果测温仪的环境温度超过70℃(红外测温仪在测温状态下按上升键或下降键可以显示环温)，说明拱顶上的红外探头保护装置己漏气，必须马上处理，否则会烧坏仪表。
2、如果测温仪测量出的炉温偏低，首先检查仪表是否瞄准被测位置，其次检查一下镜片上是否积水、观测通道上是否积灰。如果没有瞄准，请按上面介绍的方法把仪表正确瞄准；如果积水，检查一下电加热器工作正常否；如果观测通道积灰，则要进行清灰工作或通气吹扫一下。
