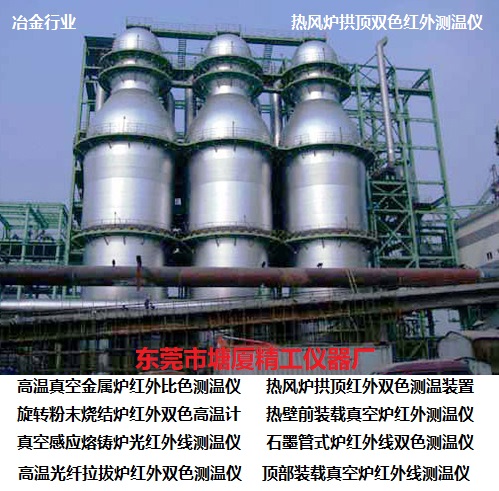

热风炉红外测温仪是为热风炉或高炉加热鼓风设备，是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉，其工作原理是先燃烧煤气，用产生的烟气加热蓄热室的格子砖，再将鼓风站送来的冷风通过炽热的格子砖进行加热.。将热风炉轮流交替地进行燃烧和送风，使高炉连续获得高温热风。热风炉拱顶的温度，是安全、准确操作热风炉所必需的重要数据。

1、传统热风炉温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量拱顶保温墙的温度，间接地控制热风温度。

2、热风炉耐火材料内衬在高温、高压环境下，工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。

3、热电偶长期工作在高温区1200℃～1300℃，热电偶接线盒所处环境温度亦高达100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。

4、为了克服上述缺点，本公司设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。

5、该产品除了用于热风炉测温外，也可以用于加热炉内温度的测量。

6、结构件耐腐蚀，使用多年，外观也不会有变化。

      精工仪器针对冶金行业热风炉应用场合，开发出适用于此环境的双色红外测温仪。设计配置了带有密封隔离视窗，专用保护装置。主装置采用法兰连接（可根据用户要求定制），能很方便地连接到拱顶上。

红外测温仪通过测量格子砖的温度来确定热风的温度，红外测温仪输出与温度对应的4-20mA电流信号，给计算机或记录仪进行处理。双色红外测温仪能减少发射率不同、 测量现场的灰尘、水汽和雾气、距离的变化和物体局部被遮挡等因素，对被测温度的影响。能够增加系统的可靠性和减少用户的维护量。

热风炉拱顶温度的测量

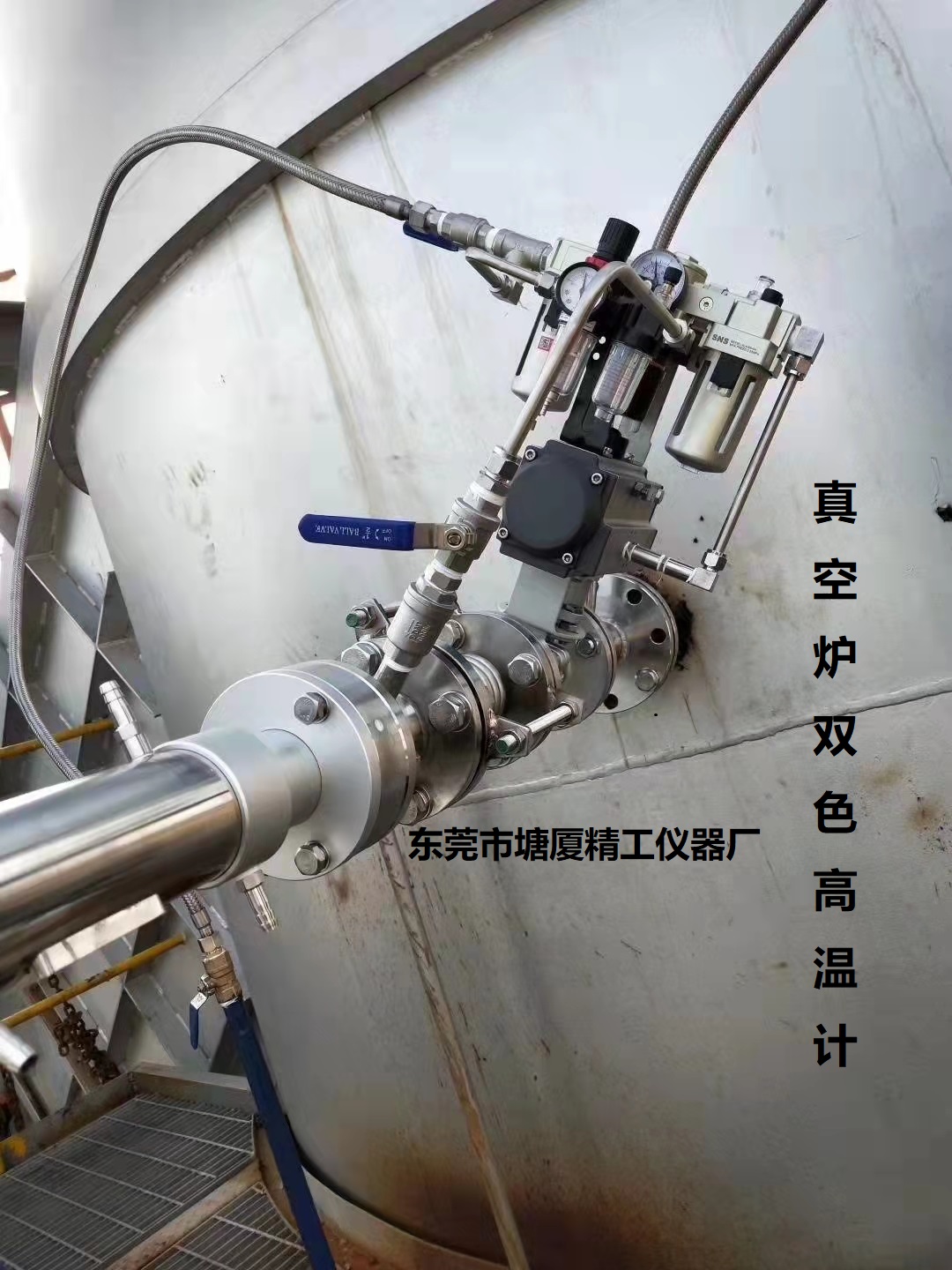

    热风炉拱顶是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题、又要适应一年四季露天环境变化的要求。我们经过反复实践改进，设计了一套带有密封窗的专用保护装置。其使用方法是将装有保护装置的红外探头，固定安装在拱顶上原来插热电偶的位置上，使探头能通过密封窗口和热电偶插孔，瞄准热风炉内部，测得热风炉拱顶的温度，探头信号经电缆送至安装于控制柜上的仪表箱处理后，显示温度值，并输出4-20mA标准电流信号，送记录仪或计算机进行处理。由于本系统的红外探头不接触高温目标，故具有稳定可靠，使用寿命长的特点，通常可以连续运行五年以上，可以减小热电偶消耗，大大降低设备运行成本和维护工作量。
    热风管道内部温度的测量

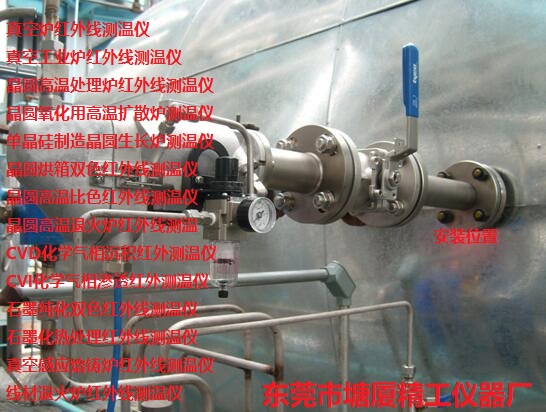

    本系统的测温装置与拱顶测温系统基本相似，将配有保护装置的红外探头安装在热风管道原来热电偶的插孔上，将红外探头透过保护装置的密封窗，再经原电偶的插孔，瞄准热风管道内部，从而测得热风管道内部的温度。由于本系统的测温探头安装在密封窗外边，整个测温系统与管内热风完全隔离，故本系统在调换探头或其它维护工作都可以在不影响管内热风工作状态的情况下进行。而原来常用的热电偶必须在休风状态下调换，加上热电偶属易耗品，损坏较频繁。本测温系统能减少热电偶消耗，降低设备的运行成本，目前该系统已有本钢、承钢、莱钢等单位使用，并取得了良好的经济效益。
    炉前铁水温度的测量
    TNIR系列红外测温仪测量炉前铁水的方法是：将装有吹风套的红外测温探头固定安装在距铁水5-15米的支架上，并且瞄准铁水沟，对每炉铁水进行连续扫瞄测量，其探头测得的温度信号接记录仪打印温度曲线或送计算机进行数据处理。本系统最大的优点就是能对每炉铁水温度进行自动连续测量，能有效避免人工插入测温法带来人为因素的影响。通过分析记录的温度曲线或其它计算机处理信息，能较真实地反映出每炉铁水温度的变化趋势，直观地读出每炉的最高温度，为生产管理和工艺改进提供有力的依据。
