BFS 热风炉或炉内红外测温系统 产品介绍

热风炉是为高炉加热鼓风设备,是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉,其工作原理是先燃烧煤气,用产生的烟气加热蓄热室的格子砖,再将鼓风站送来的冷风通过炽热的格子砖进行加热.。将热风炉轮流交替地进行燃烧和送风,使高炉连续获得高温热风。热风炉拱顶的温度,是安全、准确操作热风炉所必需的重要数据。

1、传统热风炉温度的检测是通过热电偶来测量,采用装配式铂铑—铂热电偶或双铂铑热电偶,通过测量拱顶保温墙的温度,间接地控制热风温度。

2、热风炉耐火材料内衬在高温、高压环境下,工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制,在温度变化频繁压力波动大和振动的场合,造成了热电偶测温不准确、反应滞后,不能准确反应炉内温度的变化。

3、热电偶长期工作在高温区1200℃~1300℃,热电偶接线盒所处环境温度亦高达100~120℃,致使电偶的使用寿命很短,从几周到几个月不等。增加了使用成本和维护工作量。

4、为了克服上述缺点,本公司设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题,可确保红外测温系统在复杂的环境下可靠工作。

5、该产品除了用于热风炉测温外,也可以用于加热炉内温度的测量。

6、结构件耐腐蚀,使用多年,外观也不会有变化。

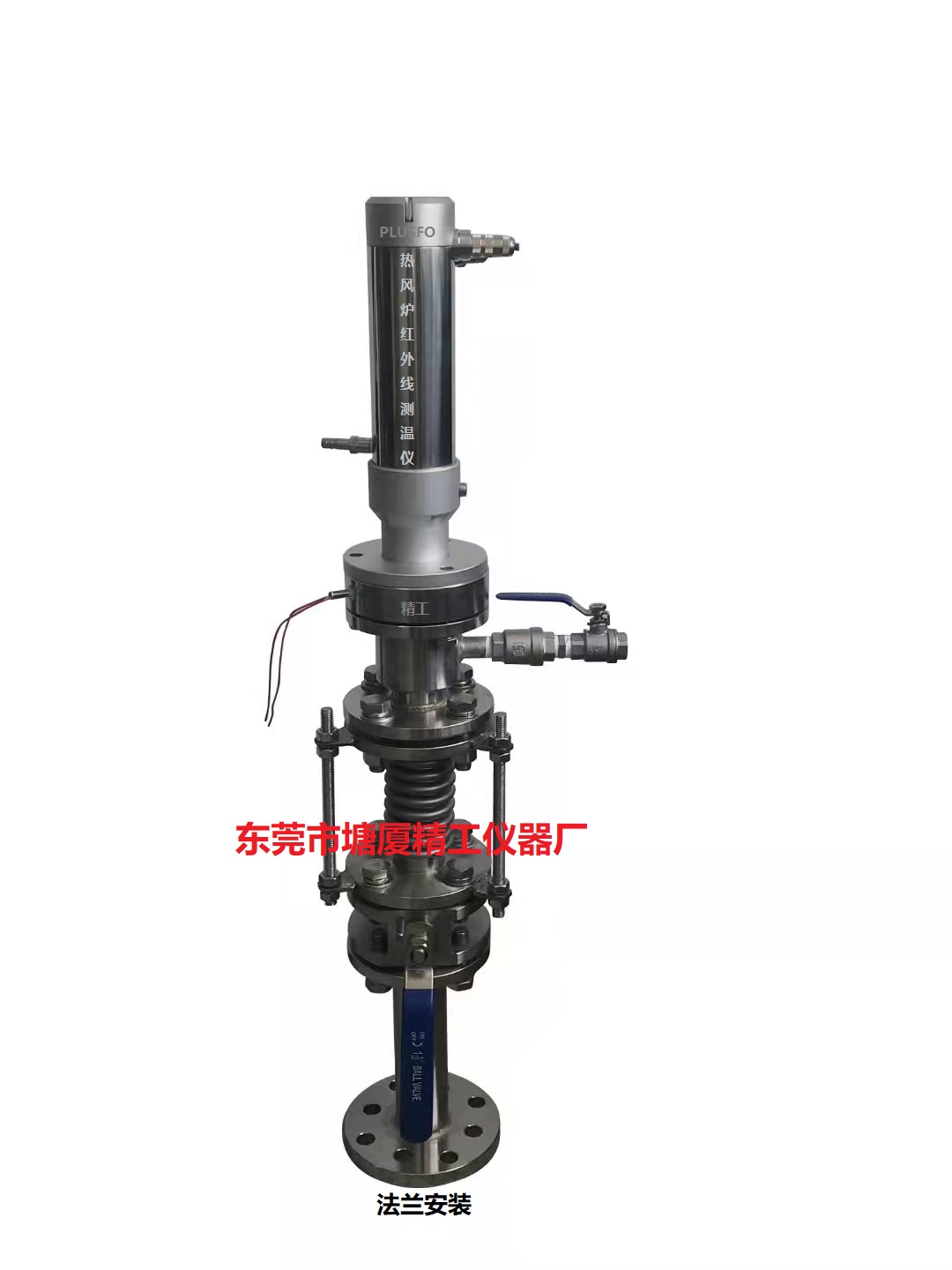

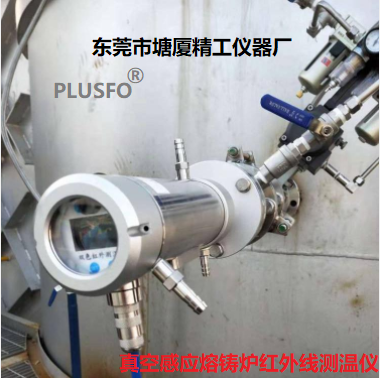

我公司针对冶金行业热风炉应用场合,开发出适用于此环境的双色红外测温仪。设计配置了带有密封隔离视窗,专用保护装置。主装置采用法兰连接(可根据用户要求定制),能很方便地连接到拱顶上。

红外测温仪通过测量格子砖的温度来确定热风的温度,红外测温仪输出与温度对应的4-20mA电流信号,给计算机或记录仪进行处理。双色红外测温仪能减少发射率不同、 测量现场的灰尘、水汽和雾气、距离的变化和物体局部被遮挡等因素,对被测温度的影响。能够增加系统的可靠性和减少用户的维护量。

系统配置清单

产品名称

规格型号

单位

数量

备注

1

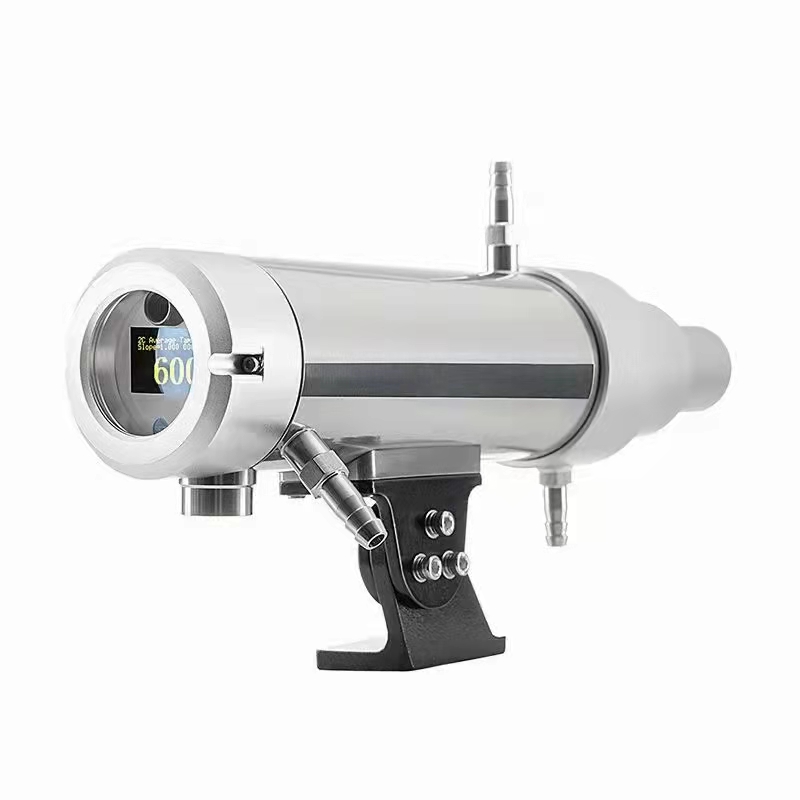

双色红外测温仪

BRS-R-6016

1

带水冷保护套,高温电缆2.5m,距离系数60:1,配接线盒

2

BFS保护套(定制)

BS-01

1

内置调角机构,球阀,安装法兰,单向阀,石英保护镜片,带镜片加热功能

3

电源模块

PD-01

1

AC220V供电,DC24/3A输出

注:可根据用户需要,增配声光报警器、彩色无纸记录仪、工控机。

接线表

绿

粉红

浅蓝

1

2

3

4

5

6

7

8

9

10

11

12

+24V

0V

多种方式
模拟量

(4~20)
mA

输出信
号地线

PNP

COMH

NOH

COML

NOL

A

B

电源输入

模拟量输出

对0V

上限报警输出

下限报警输出

RS485通讯接口

多种方式16Bit模拟量输出为:(4~20)mA、(0~20)mA、(0~5)V、(0~10)V可选,默认为(4~20)mA。镜片加热可开启或关闭,镜片加热电源DC24V。

红外测温仪供电为DC24V直流电源,功耗为5W,如果带镜片加热功能,加热器功率为6W,建议单组设备供电功率大于15W。

产品技术参数

型号

BFS-R-6016

BFS-R-7018

测温范围

600℃~1600℃

700℃~1800℃

探测器

Si/Si(叠层硅)

工作波长

波长1:(0.7~1.08)μm,波长 2:1.08μm

主要应用

热风炉、加热炉、溶化的玻璃、水泥窑、半导体

距离系数

60:1

100:1

测量距离

0.35m至无穷远可调

测量精度

±0.5%tm℃(tm为测温范围上限值)

分辨率

0.1℃

重复精度

±2℃

单色系数

0.100~1.000,步距0.001可调。

双色系数

0.850~1.150,步距0.001可调。

响应时间

10ms~99.99s可调

信号处理

峰值、谷值、平均值,环境温度过高过低报警,单色、双色可切换,掉电保护等功能

输出

多种模拟量输出16bit (4mA~20mA,0mA~20mA,0V~5V,0V~10V可选),
分辨率0.1℃,电流环输出最大负载600Ω,电压输出允许电流10mA

模拟量12bit输出4mA~20mA,分辨率1℃,最大负载600Ω

报警输出:上限、下限报警,采用光耦继电器使用寿命无限制,
导通电阻≤25Ω,最大允许电压AC60V或DC60V,最大允许电流120mA,响应时间2ms

PNP电平输出

RS485输出,可实现参数修改,数据记录和查询等功能

显示方式

采用工业级自发光OLED显示屏

供电电源

DC(20~30)V,带过压、过流、短路保护,功耗:5W(24V@200mA)
内置EMI滤波器,可抗2500VDC脉冲群的干扰。

预热时间

内置恒温加热器,通电10min后测温

瞄准方式

目镜瞄准

接口

采用binder密封插头和12芯高温屏蔽电缆(长度2.5m)

使用环境

不带水冷:-30℃~+55℃,吹扫压力为0.5MPa,流量为20L/ min
带水冷:-30℃~+120℃, 冷却水压力为0.2MPa,流量为2L/min

防护等级

IP65
