固废焚烧二燃室红外测温系统
废液炉裂解炉红外测温系统
适用于各类窑炉测温，如水泥，环保，玻璃等行业
热风炉是为高炉加热鼓风设备，是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉，其工作原理是先燃烧煤气，用产生的烟气加热蓄热室的格子砖，再将鼓风站送来的冷风通过炽热的格子砖进行加热 将热风炉轮流交替地进行燃烧和送风，使高炉连续获得高温热风。热风炉拱顶的温度，是安全、准确操作热风炉所必需的重要数据。
1、传统热风炉温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量拱顶保温墙的温度，间接地控制热风温度。
2、热风炉耐火材料内衬在高温、高压环境下，工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。
3、热电偶长期工作在高温区1200℃～1300℃，热电偶接线盒所处环境温度亦高达100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。

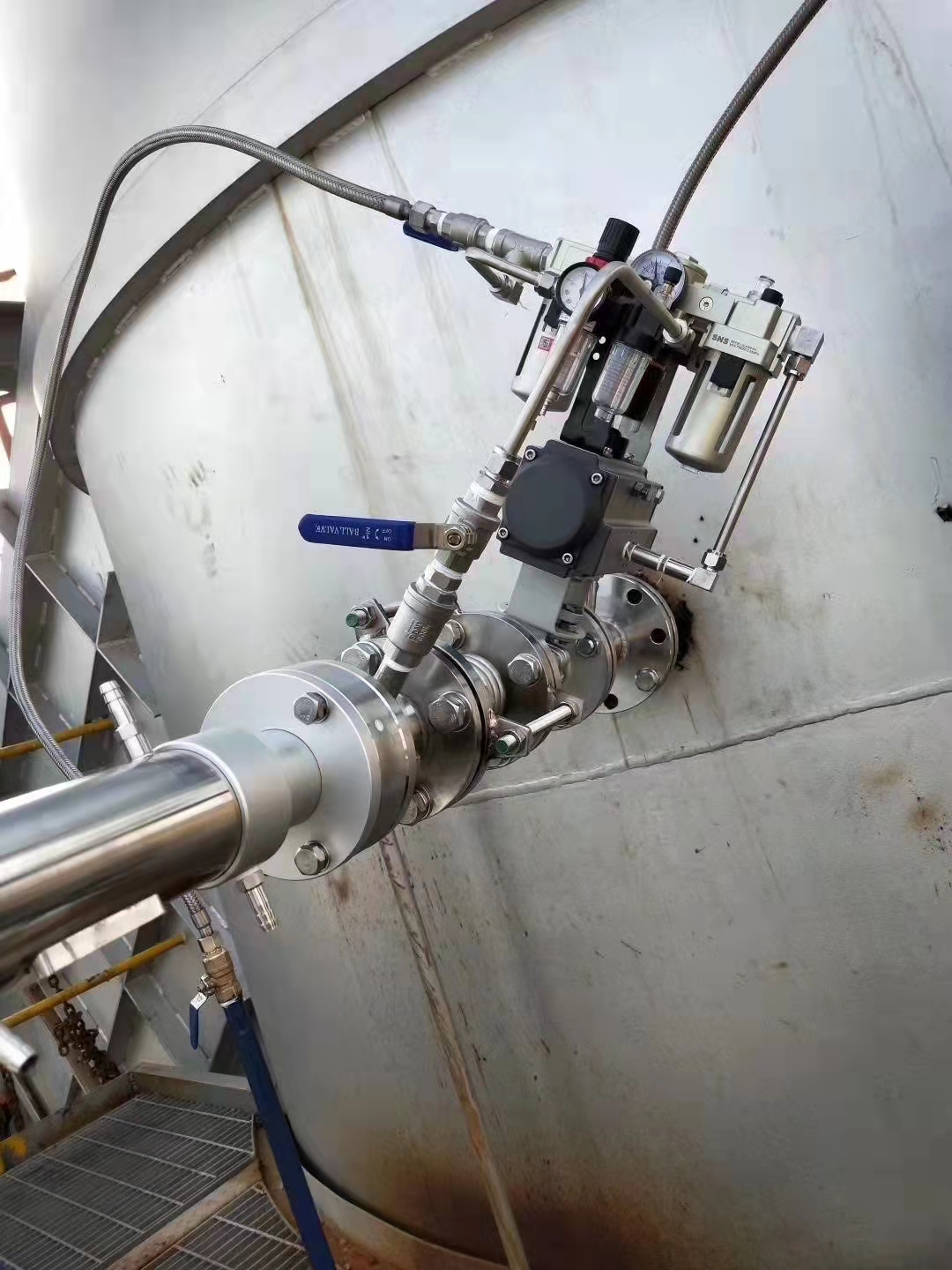

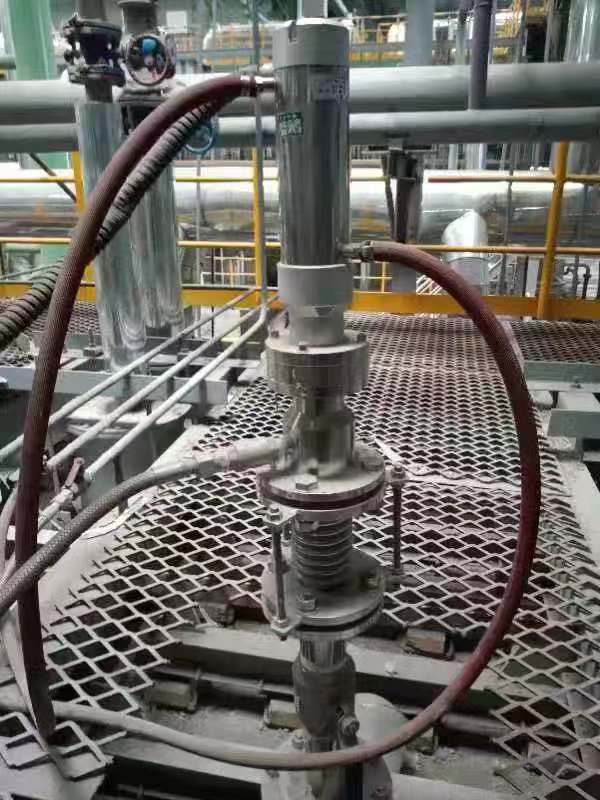

4、为了克服上述缺点，本公司设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。
5、该产品除了用于热风炉测温外，也可以用于加热炉内温度的测量。
6、结构件耐腐蚀，使用多年，外观也不会有变化。
技术参数
|
测温范围（℃） |
250～3000（分段温度量程范围可选） |
|
主要应用 |
热轧、线 棒材、金属锻造、铸造、真空炉、感应加热 、溶化的玻璃、水泥窑、半导体 |
|
距离系数 |
100：1 |
|
测量距离 |
0.35m至无穷远可调 |
|
测量精度 |
±0.5%T |
|
分辨率 |
0.1℃ |
|
重复精度 |
±2℃ |
|
单色系数 |
0.100～1.000，步距0.001可调。 |
|
双色系数 |
0.850～1.150，步距0.001可调。 |
|
响应时间 |
5ms～99.99s可调 |
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能 |
|
输出 |
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， 分辨率0.1℃，电流环输出负载600Ω，电压输出允许电流10mA |
|
模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出负载600Ω |
|
|
报警输出：上限、下限报警，采用光耦继电器使用寿命制， 导通电阻≤25Ω，允许电压AC60V或DC60V，允许电流120mA，响应时间2ms |
|
|
PNP电平输出（输出电流100mA，带过载保护） |
|
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
|
|
显示方式 |
采用工业级OLED显示屏 |
|
供电电源 |
DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。 |
|
预热时间 |
内置恒温加热器，通电10min后测温 |
|
瞄准方式 |
内置可见高亮度绿灯或目镜瞄准 |
|
接口 |
采用德国binder密封插头和12芯屏蔽电缆（长度2.5m） |
|
使用环境 |
不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-30℃～+120℃， 冷却水压力为0.2MPa，流量为2L/min |
|
防护等级 |
IP65 |
接线表
|
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
白 |
黑 |
粉红 |
浅蓝 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多种方式 模拟量 |
(4～20) mA |
输出信 号地线 |
COMH |
NOH |
COML |
NOL |
A |
||
|
电源输入 |
模拟量输出 |
对0V |
上限报警输出 |
下限报警输出 |
RS485通讯接口 |
||||||
多种方式模拟量输出为：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V 可选。
