RF-4A12热风炉拱顶红外线测温系统
热风炉拱顶温度的测量

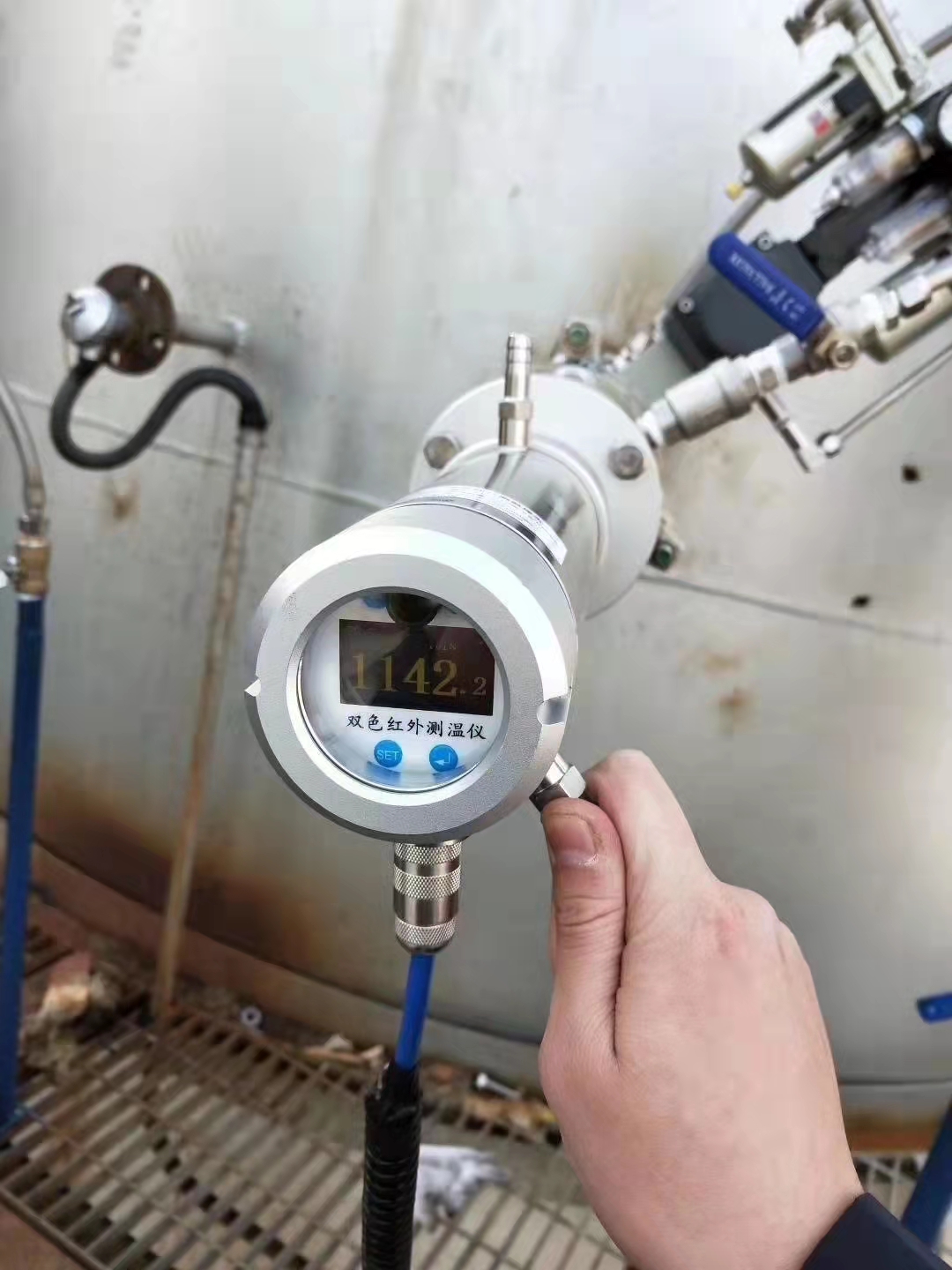

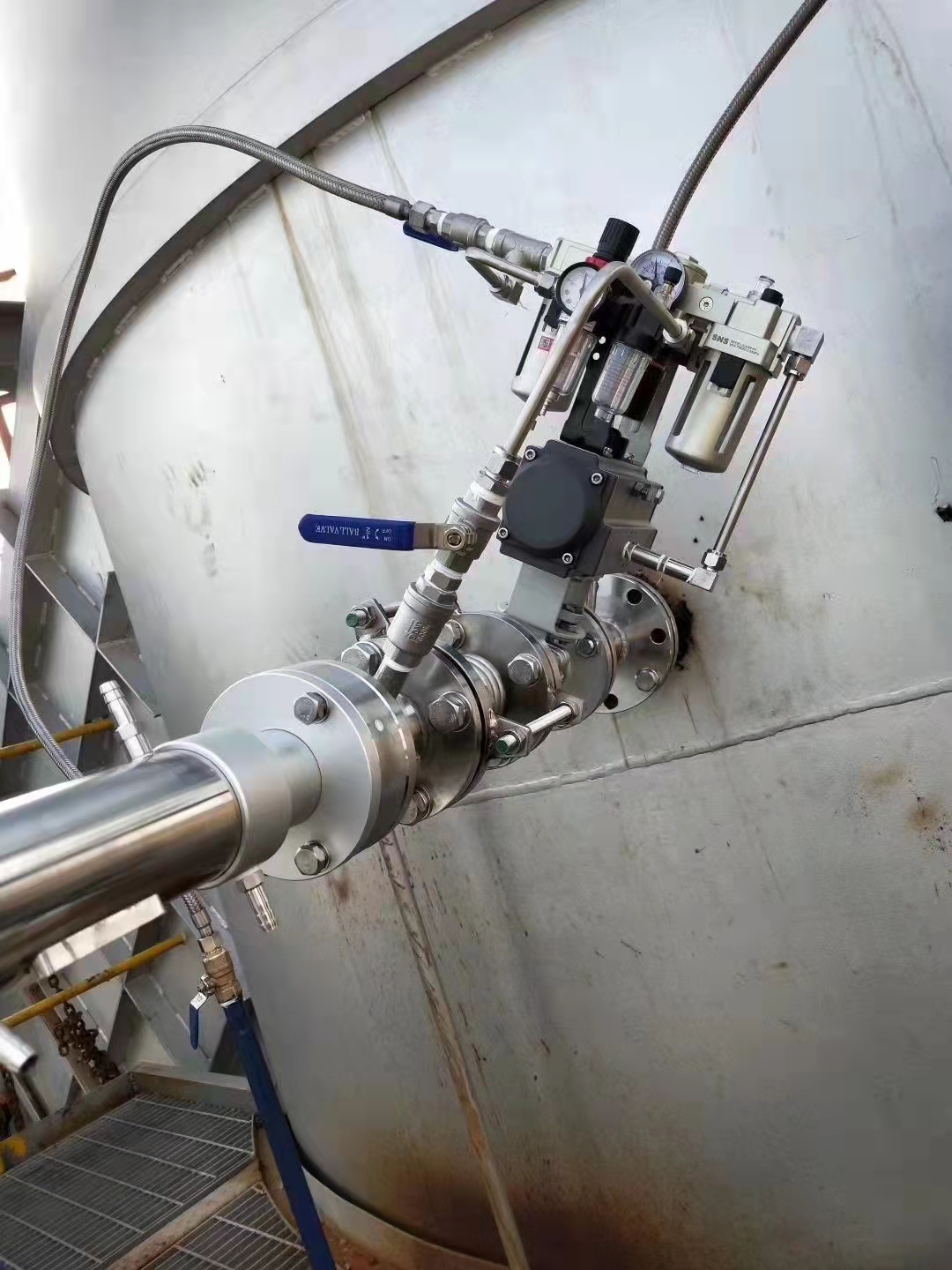

热风炉拱顶是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题、又要适应一年四季露天环境变化的要求。我们经过反复实践改进，设计了一套带有密封窗的专用保护装置。其使用方法是将装有保护装置的红外探头，固定安装在拱顶上原来插热电偶的位置上，使探头能通过密封窗口和热电偶插孔，瞄准热风炉内部，测得热风炉拱顶的温度，探头信号经电缆送至安装于控制柜上的仪表箱处理后，显示温度值，并输出4-20mA标准电流信号，送记录仪或计算机进行处理。由于本系统的红外探头不接触高温目标，故具有稳定可靠，使用寿命长的特点，通常可以连续运行五年以上，可以减小热电偶消耗，大大降低设备运行成本和维护工作量。
热风管道内部温度的测量
本系统的测温装置与拱顶测温系统基本相似，将配有保护装置的红外探头安装在热风管道原来热电偶的插孔上，将红外探头透过保护装置的密封窗，再经原电偶的插孔，瞄准热风管道内部，从而测得热风管道内部的温度。由于本系统的测温探头安装在密封窗外边，整个测温系统与管内热风完全隔离，故本系统在调换探头或其它维护工作都可以在不影响管内热风工作状态的情况下进行。而原来常用的热电偶必须在休风状态下调换，加上热电偶属易耗品，损坏较频繁。本测温系统能减少热电偶消耗，降低设备的运行成本，目前该系统已有本钢、承钢、莱钢等单位使用，并取得了良好的经济效益。
炉前铁水温度的测量
TNIR系列红外测温仪测量炉前铁水的方法是：将装有吹风套的红外测温探头固定安装在距铁水5-15米的支架上，并且瞄准铁水沟，对每炉铁水进行连续扫瞄测量，其探头测得的温度信号接记录仪打印温度曲线或送计算机进行数据处理。本系统最大的优点就是能对每炉铁水温度进行自动连续测量，能有效避免人工插入测温法带来人为因素的影响。通过分析记录的温度曲线或其它计算机处理信息，能较真实地反映出每炉铁水温度的变化趋势，直观地读出每炉的最高温度，为生产管理和工艺改进提供有力的依据。
RF-4A12热风炉拱顶红外线测温系统是一种特殊的场合，拱顶温度的测量既要解决被测目标的高温、高压问题，又要适应一年四季露天环境变化的要求,为此我公司专门设计了一套热风炉拱顶红外测温系统。
一、红外测温系统的组成
1．RF-4A12型红外测温仪
2．红外高温探头
3．热风炉拱顶红外探头保护装置
4．红外测温仪控制器
二、RF-4A12红外测温系统各功能单元性能指标
1．红外测温仪主要技术参数
⑴ 测温范围： 700～1600℃或600～1300℃
⑵ 测温精度： ≤±1％（量程上限）
⑶ 输出信号： a．Isc： 4～20 mA b．串行口RS 485
(4) 工作电源：DC 24V±15％
⑸ 使用环境： 环温 0～70℃ 相对温度 ≤85％
2．红外探头
⑴ 测温范围：700～1600℃
⑵ 测温精度：≤±0.5％（量程上限）
⑶ 距离系数：70：1
⑷ 输出信号：0～－5V
⑸ 工作环境：－5～80℃
⑹ 工作电源：±12 VDC
3．红外探头保护装置
⑴ 工作电压：15～21 VAC
⑵ 工作压力：0～6 Mp
⑶ 工作温度：－20～120℃
4．HDIR-1D型红外测温仪控制器
⑴ 工作电压：AC 220V±15％
⑵ 工作温度：0～60℃
⑶ 输出电压：21 VAC
⑷ 外形及尺寸如图五：
红外测温仪控制器控制器外形及尺寸
1、红外测温仪安装在RF-4A12型红外测温仪控制器内，红外测温仪控制器可安装在现场或仪表控制室内。
2、七芯屏蔽线(RVVP7x7/0.15)由仪表制造厂提供，出厂标准配置为：一端装有插头，另一端接有插针，插头端接至热风炉拱烦上“红外探头保护装置”内的探头上，插针端接在红外测温仪接线排上，如在铺设电缆时其插头不能穿过钢管时应在七芯屏蔽线插针端约2米处切断，自拱顶往仪表室铺设，然后用焊锡焊上，并用套管或胶布加予密封保护，电缆长度根据用户实际需要而定。
3、塑料护套线，由用户自己配置，一端与热风炉拱顶上的“红外探头保护装置”内的除露加热器电源输入线端口连接，另一端接至红外测温仪控制器15～21VAC端口。
4、观测通道内径要求大于或等于60 mm。
5、焊接下法兰连接管时，直装时要保证法兰中心与观测通道中心重合，即：法兰水平面与观测通道中线垂直，横装时向上倾斜5-20°。
6、两法兰间的金属密封圈由制造厂提供。
7、铺设七芯电缆及塑料护套线。
8、关闭“红外探头保护装置”的球阀。
9、安装“红外探头保护装置”。两法兰间加垫金属密封圈，用M16螺丝固定，确保其密封性。
10、把除露加热器电源输入线端口与红外测温仪控制器15～21VAC端口相连接，接通红外测温仪控制器220VAC电压，观察电流表示值，夏季为0.8～1A左右。接好线后，除露加热器接线排用有机玻璃盖盖好。
11、在确认各密封处密封条件下，打开球阀，再次观测各密封处是否跑风，如无跑风，可透过“红外探头保护装置”内的镜片观察到热风炉内发红的球团或格子砖。如有跑风必须找出原因加以解决，否则会烧坏探头。
12、待镜片汽露完全消失后，把红外探头插入红外探头保护装置内的方向调节球上，用M8螺丝把探头固定好。通过探头目镜，应能清晰地看到球团或格子砖，调节红外探头的方向，使探头内的小方块探测器完全被发红的球团或格子砖非常宽裕地包住，然后锁紧方向调节球的紧圈。
13、连接探头与七芯电缆，测温仪显示窗显示高炉内温度。
