RF-4A1300 轧线棒材钢坯双色测温仪
RF-4A1600 核管退火炉红外测温仪

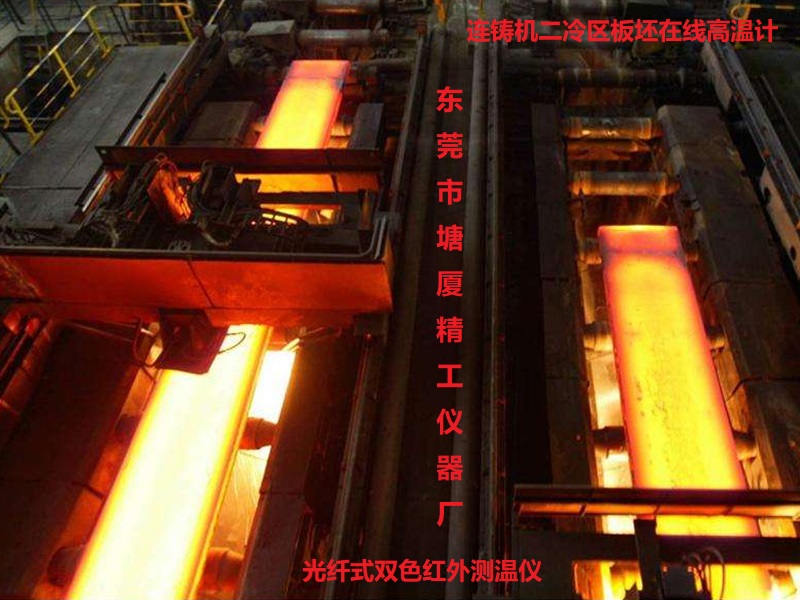

在轧钢过程中，钢坯的轧制温度是关键的工艺参数，钢坯温度控制的好坏，将直接影响产品的质量。在轧钢工艺中，钢坯温度传统的控制方法是用热电偶测量加热炉内温度的办法间接控制。由于热电偶测得的是炉内腔体的温度，而不是钢坯的真实温度，加上炉内状况的变化，其内部的温度分布也存在着一定的离散性，故热电偶测得的温度并不能代表每一根钢坯的实际温度，而钢坯一出炉，温度就通常用肉眼根据其发红的颜色来估计，无法定量地检测出每根钢坯的实际温度。我们根据轧钢的工艺特点，在HDIR系列红外测温仪上，专门增设了轧钢测量功能，不但能较正确地测量出每根钢坯的实际温度，还可以对钢坯的根数进行计数。其使用方法如下：
将红外测温探头固定安装在轧机的入口或出口附近，并通过瞄准器对准钢坯的运动轨迹，使其能扫瞄每一根钢坯。当每根钢坯经过红外探头时，仪表将自动对钢坯的表面温度进行快速测量（每10毫秒采集一个数据），再经信号处理系统进行处理，整理出最高温度数据作为该根钢坯的实际温度，从而有效地减小钢坯表面氧化皮的影响。在每根钢坯离开时，上排显示窗显示并保持温度值，在下根钢坯到来时清零。下排显示窗显示计数根数（计数范围0-9999根）。该仪表联接打印机，即可打印出每根钢坯的温度值、根数序号和时间。该仪表还带有上、下限温度报警信号输出和数字通讯接口，可以联接计算机或大屏幕显示仪。使用红外测温仪可以为工艺管理提供有效的依据，为提高产品质量创造条件。
产品概述

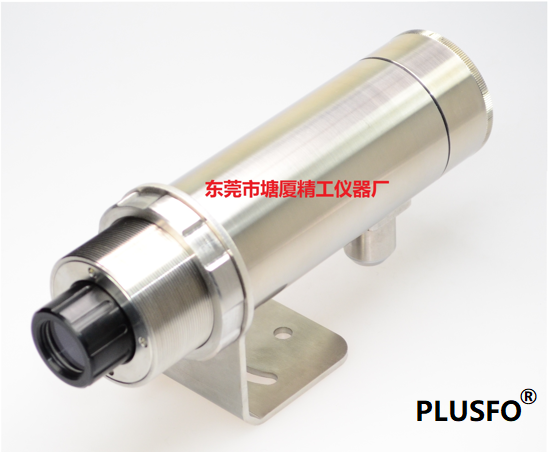

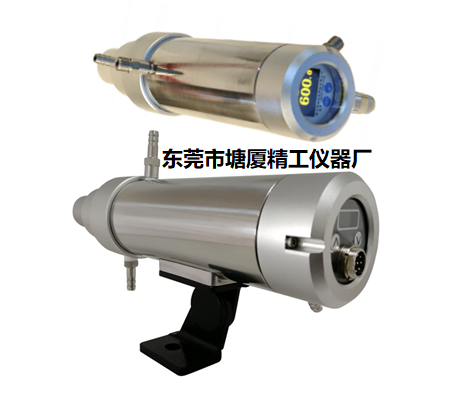

RF-4A系列在线式红外测温仪是一款高性能、高品质仪器，它由精密光学系统、光电传感器、信号处理电路、微型计算机、数码显示和数据输出等部分组成，可对中、高温物体的表面温度快速、精准、实时的测量。
RF-4A系列在线式红外测温仪包括2个型号：RF-4A1300、 RF-4A1600。
仪器特点
· 测温范围宽：350℃～1600℃
· 测量精度高：±0.5% FS
· 距离系数大：最高可达400:1
· 小目标测量：可精确测量最小2mm目标温度
· 响应速度快：最快可达20ms
·测 温 方 式： 瞬时值、最大值、平均值
技术指标
| RF-4A1300 | RF-4A1600 | |
| 测温范围（Measuring Range） | 350℃～1300℃ | 600℃～1600℃ |
| 工作波段（Spectral Response） | 2.6 µm | 1.7 µm |
| 响应时间（Response Time） | ≤50 ms，最快可达（fastest upto）20ms | |
| 测量精度（Measuring Accuracy） | ±0.5% FS | |
| 重复精度（Repeatability） | ±0.3% FS 或（or）±1℃ | |
| 瞄准方式（Sighting System） | 同轴激光瞄准（coaxial laser sighting） | |
| 发射率 （Emissivity） | 0.10～1.00可调（adjustable）步长（step length）0.01 | |
| 分辨率 （Resolution） | 1℃ | |
| 距离系数（Distance Coefficient） | 400:1 | |
| 时间间隔（Time Interval） | 1～30s 步长（step length）1s | |
| 输出 （Output） | 4～20mA | |
| 防护等级（Protection Grade） | IP65 | |
| 环境温度（Ambient Temperature） | -10℃～60℃ | |
| 空气冷却（Air Cooled） | 可到（upto）100℃ | |
| 带水冷 （Water Cooled） | 可到（upto）150℃ | |
| 热保护套（Thermal Protective Sleeve） | 可到（upto）200℃ | |
| 储存温度（Storage Temperature） | -20℃～80℃ | |
| 仪器尺寸（Size） | 长（length）167mm 直径（diameter）Φ50mm | |
| 仪器重量（weight） | 0.4Kg | |
| 测温方式（Temperature Measurement Methods） | 瞬时值（TEM）、最大值（MAX）、平均值（AVG） | |
| 电源 （Power） | 24VDC，±10%,100mA | |
应用领域

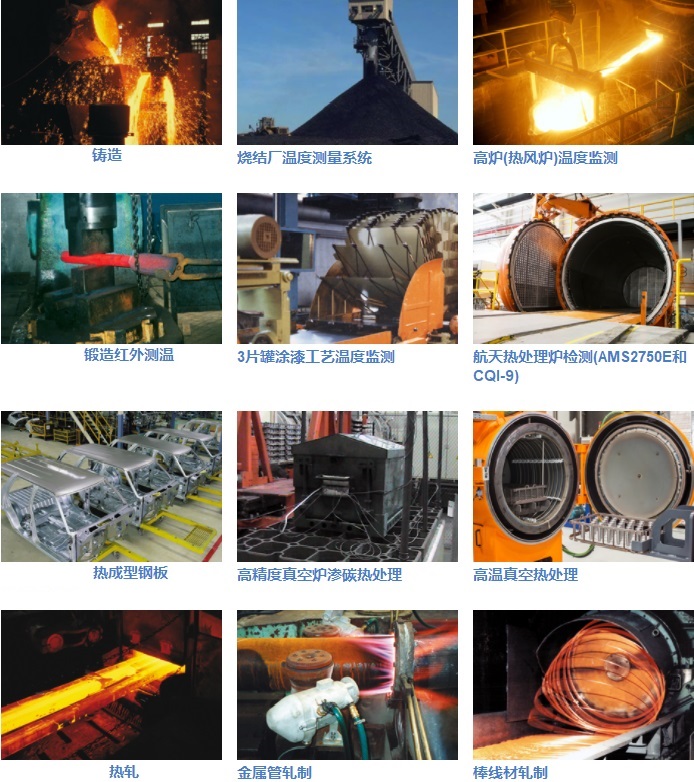

RF-4A1300、 RF-4A1600在线式红外测温仪可广泛应用于科学研究、航天、铸造、锻造、热处理、感应加热、焦炉、窑炉、粉末冶金、玻璃制造、离子镀膜、热压烧结、金属热加工等行业。
