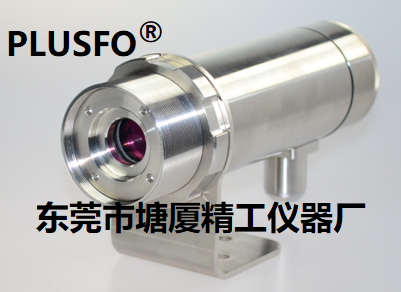

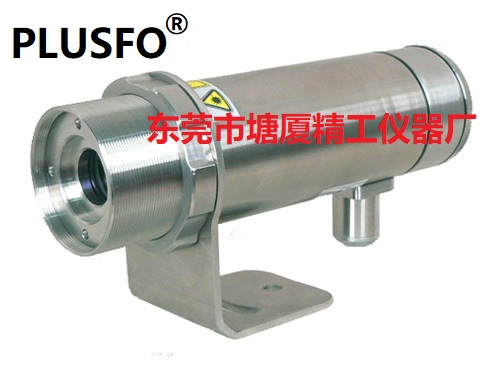

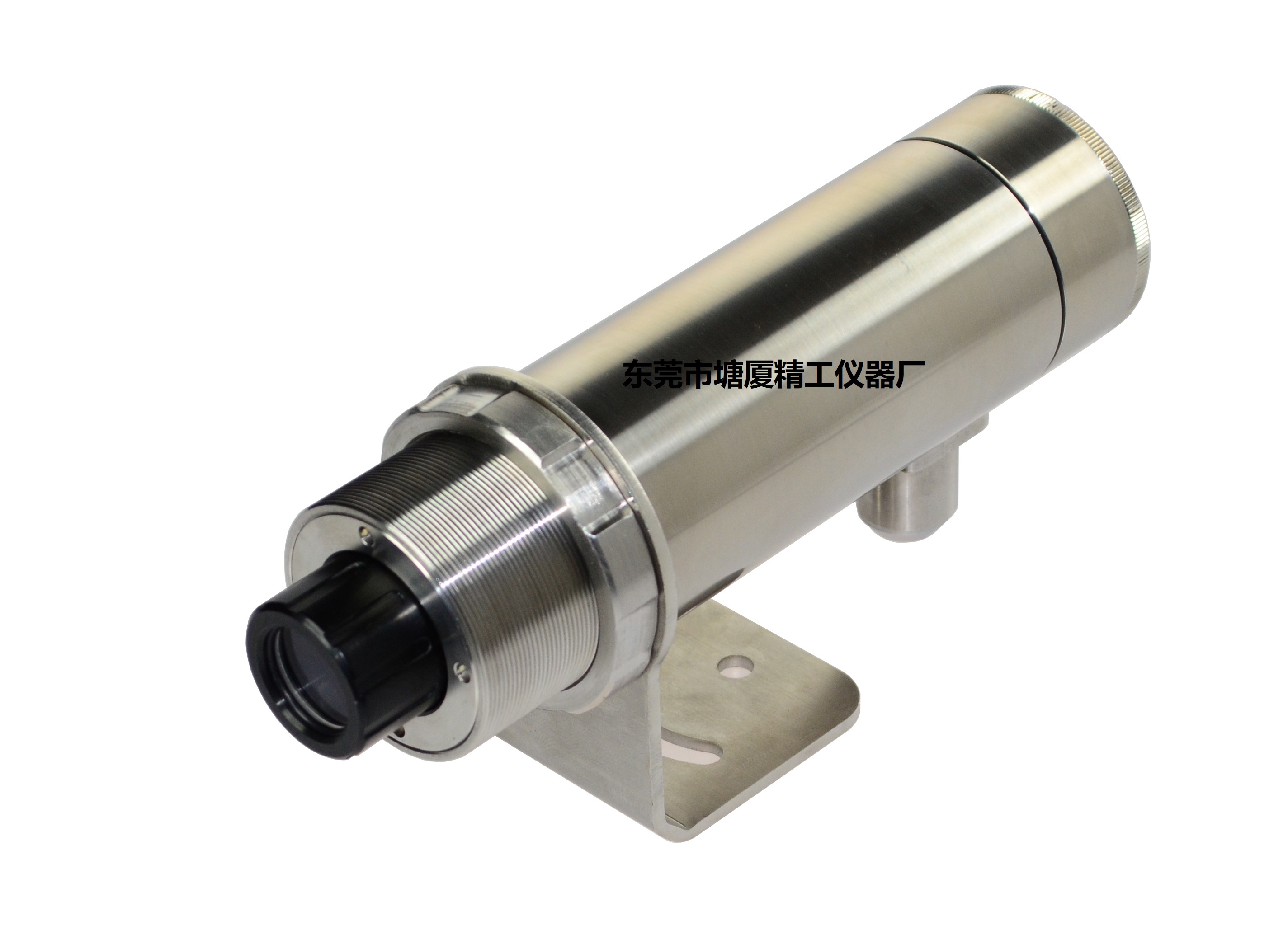

MARS-S-7018红外单色测温仪
RS-E单色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为50mm）,密封部件采用耐高温橡胶，防护等级IP65，适用于工业场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。它可广泛应用于热处理、铸造、水泥窑、感应加热，单晶硅和多晶硅等各种工业场合温度的测量。
产品特点
测温范围覆盖100℃～2000℃
测温精度可达0.5%，重复精度为2℃，温度分辨率0.1℃
响应时间5ms～99.99s可调
采用可调焦镜头，测量距离0.35m至无穷远
高亮度绿色LED光源或目镜瞄准，清晰显示被测目标的位置及大小
对探测器采用环境温度补偿，消除环境温度对测量温度的影响
采用工业级OLED屏为显示界面，人机界面友好
丰富的外设接口：可编程模拟量输出、报警输出、 RS485输出
软硬件看门狗，硬件EMI滤波等设计提高系统稳定性
可抗2500VDC脉冲群干扰
最多支持26台测温仪总线级联，通过PC实现网络化控制
技术参数
| 型号 |
MARS -S-6016 |
MARS -S-7018 |
MARS -S-6020 |
MARS -G-3014 |
MARS -G-3520 |
MARS -G-1007 |
| 测温范围（℃） | 600～1600 | 700～1800 | 600～2000 | 300～1400 | 350～2000 | 100～700 |
| 探测器 | Si(硅光电池) | InGaAs(铟镓砷) |
InGaAs（扩展型 铟镓砷） |
|||
| 工作波长 | （0.85～1.1）μm | （1.45～1.7）μm | （2.0～2.6）um | |||
| 主要应用 |
热轧、金属锻造、铸造、 感应加热、玻璃、水泥窑、半导体 |
热轧、镀锌线、 有色金属加工、退火炉 |
有色金属加工、感应 加热、涂层 |
|||
| 距离系数 | 100：1 | 100：1或200:1 | 100：1或200：1 | 100：1 | ||
| 测量距离 | 0.35m至无穷远可调 | |||||
| 测量精度 | ±0.5%tm℃（tm为测温范围上限值） | |||||
| 温度分辨率 | 0.1℃ | |||||
| 重复精度 | ±2℃ | |||||
| 单色系数 | 0.100～1.000，步距0.001可调 | |||||
| 响应时间 | 5ms～99.99s，可以调节 | |||||
| 信号处理 | 峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能 | |||||
| 输出 |
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， 分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA |
|||||
|
报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻 |
||||||
| RS485输出，可实现参数修改，数据记录和查询等功能 | ||||||
| 显示方式 | 采用自发光工业级OLED显示屏 | |||||
| 供电电源 |
DC（20～30）V，功耗：2.5W（24V@100mA），带过压、过流、短路保护， 内置EMI滤波器、可抗2500VDC脉冲群的干扰。 |
|||||
| 预热时间 | 可选内置恒温加热器，通电10min后测温 | |||||
| 瞄准方式 | 内置可见高亮度绿灯或目镜瞄准 | |||||
| 接口 | 采用全密封插头 | |||||
| 使用环境 | -30℃～+55℃，不带水冷；-30℃～+120℃，带水冷 | |||||
| 防护等级 | IP65 | |||||
接线表
（1）MARS-01（或01省略）简化版输出
|
红 |
绿 |
黄 |
黑 |
银 |
|
1 |
2 |
3 |
4 |
5 |
|
+24V |
0V |
Analog+ |
Analog- |
Shield |
|
电源输入 |
模拟量输出 |
屏蔽层 |
||
（2）MARS-02标准版输出
|
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
黑 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
+24V |
0V |
Analog+ |
Analog- |
RS485+ |
RS485- |
COM |
NO |
Shield |
|
电源输入 |
模拟量输出 |
RS485通讯 |
报警输出 |
屏蔽层 |
||||
模拟量输出为：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可选。默认为（4～20）mA输出。模拟输出与电源输入相互隔离。RS485通讯与电源输入相互隔离。
