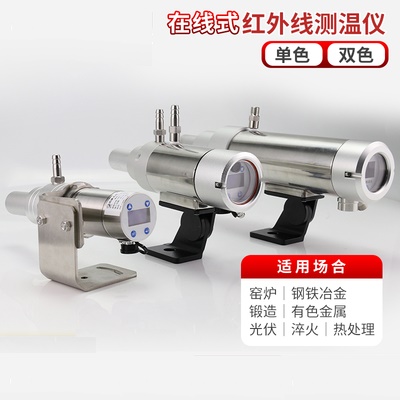

DCT1-7014 在线红外测温仪

DCT1-7014系列在线红外测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为59mm），标配不锈钢防护套（带吹扫和冷却功能），密封部件采用耐高温橡胶，防护等级IP65，适用于各种工业场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。

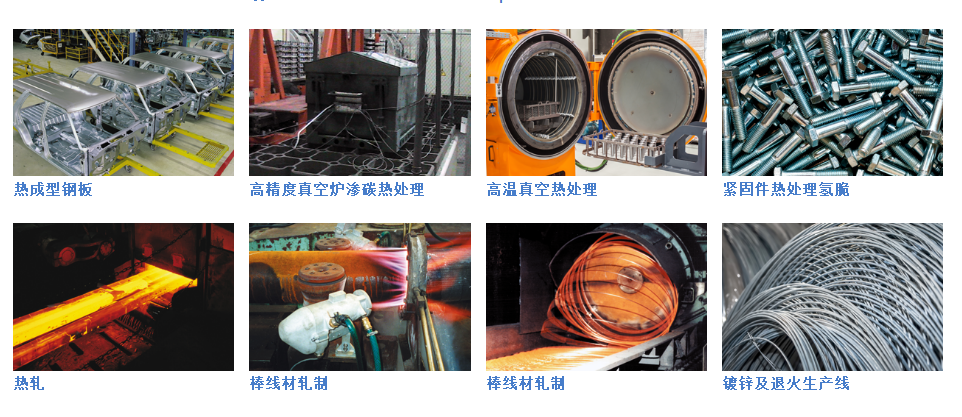

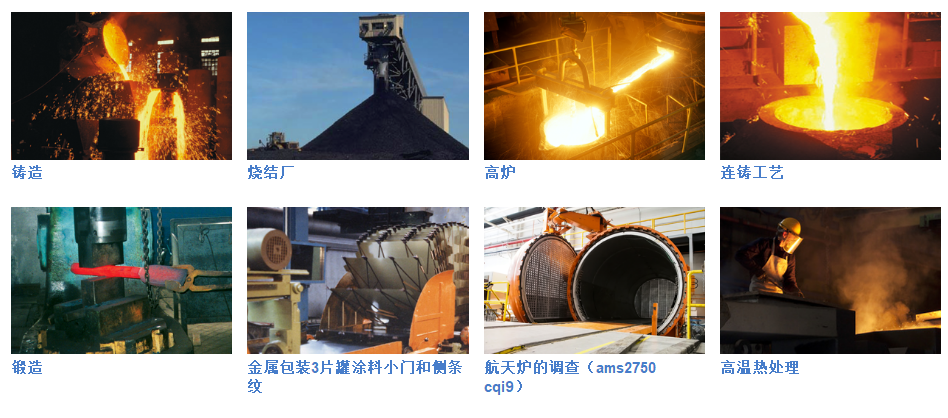

它可广泛应用于冶金行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。

产品特点

测温范围覆盖50℃～2500℃
测温精度可达0.5%,重复精度为2℃
响应时间5ms～99.99s可调
分辨率0.1℃

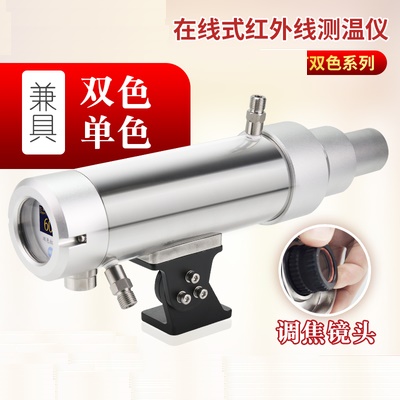

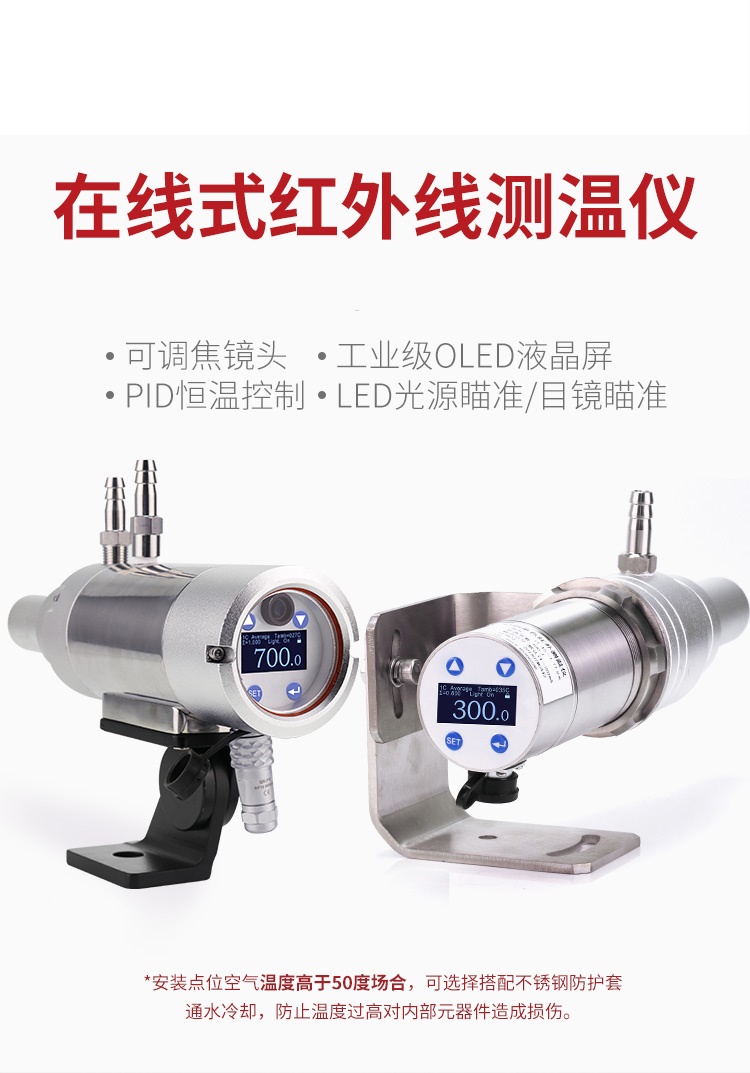

采用可调焦镜头，测量距离0.35m至无穷远
1：1高亮度绿色LED光源或目镜瞄准，清晰显示被测目标的位置及大小。
对探测器采用PID恒温控制，消除环境温度对测量的影响

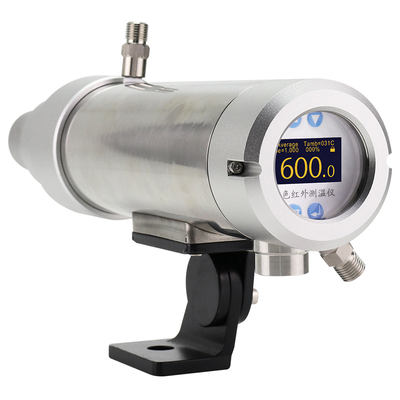

采用工业级OLED屏为显示界面，人机界面友好
丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。
软硬件看门狗，硬件EMI滤波等设计提高系统稳定性
可抗2500VDC脉冲群干扰
最多支持26台测温仪总线级联，通过PC实现网络化控制

技术参数

型号	DCT1-6016	DCT1-7022	DCT1-8025	DCT1-2511	DCT1-3014	DCT1-3522	DCT1-0508	DCT1-1007
测温范围（℃）	600～1600	700～2200	800～2500	250～1100	300～1400	350～2200	50～800	100～700
探测器	Si(硅光电池)			InGaAs(铟镓砷)			PbS(硫化铅)	InGaAs（扩展型铟镓砷）
工作波长	（0.85～1.1）μm			（1.45～1.7）μm			（2.0～2.8）um	（2.0～2.6）um
主要应用	热轧、金属锻造、铸造、感应加热、玻璃、水泥窑、半导体			热轧、镀锌线、有色金属加工、退火炉			有色金属加工、感应加热、涂层

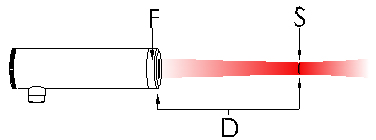

距离系数	100：1	100：1或200:1		60：1	100：1	100：1或 200：1	100：1
测量距离	0.35m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
温度分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调
响应时间	5ms～99.99s可调						20ms～99.99s可调
信号处理	峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能
输出	多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选），分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
	模拟量12bit输出4mA～20mA，分辨率1℃，最大负载600Ω
	报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤25Ω，最大允许电压AC60V或DC60V，最大允许电流120mA，响应时间2ms
	PNP电平输出（输出电流100mA，带过载保护）
	RS485输出，可实现参数修改，数据记录和查询等功能
显示方式	采用自发光工业级OLED显示屏
供电电源	DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护，内置EMI滤波器、可抗2500VDC脉冲群的干扰。
预热时间	内置恒温加热器，通电10min后测温
瞄准方式	内置可见高亮度绿灯或目镜瞄准
接口	采用德国binder密封插头和12芯高温屏蔽电缆（长度2.5m）
使用环境	-30℃～+55℃，不带水冷；-30℃～+120℃，带水冷
防护等级	IP65

接线表

棕	红	橙	黄	绿	蓝	紫	灰	白	黑	粉红	深蓝色
1	2	3	4	5	6	7	8	9	10	11	12
+24V	0V	多种方式模拟量	(4～20) mA	输出信号地线	PNP 输出	COMH	NOH	COML	NOL	A	B
电源输入		模拟量输出			PNP 输出	上限报警输出		下限报警输出		RS485通讯接口
