ELMS-6016真空退火炉红外测温仪600-1600℃

ELMS-6016真空退火炉红外测温仪600-1600℃

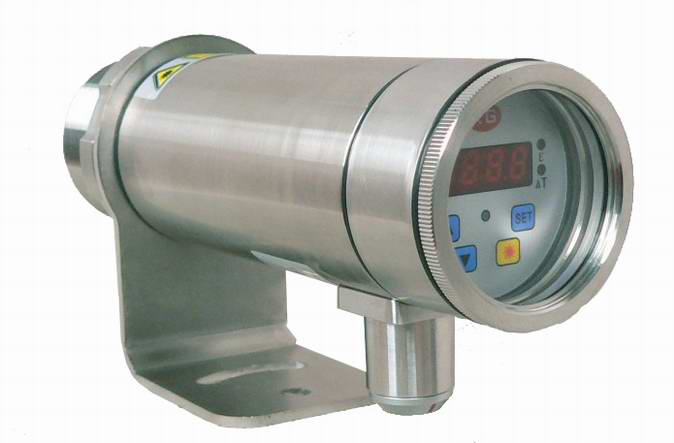

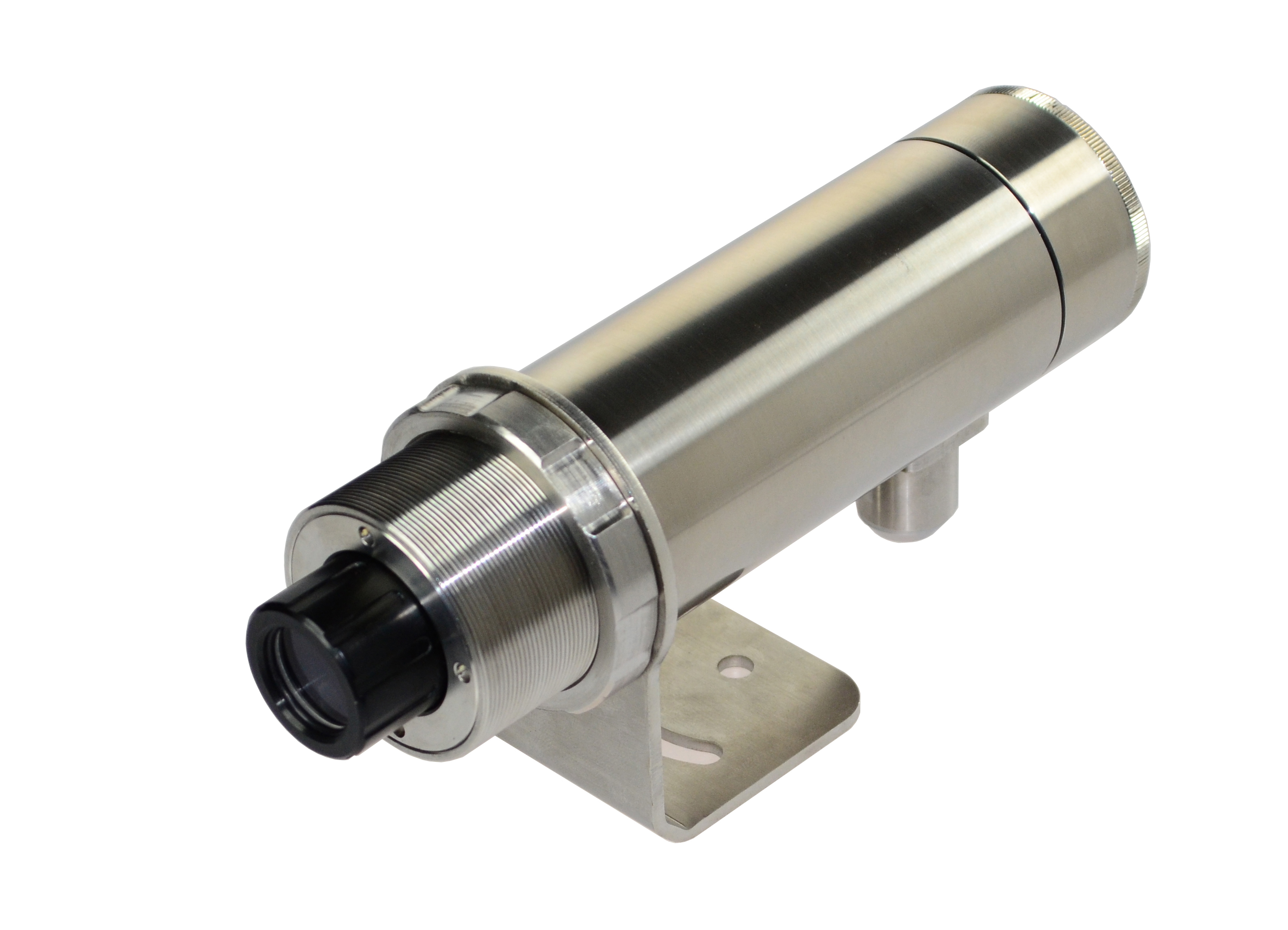

ELMS系列单色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为50mm）,密封部件采用耐高温橡胶，防护等级IP65，适用于工业场合。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。

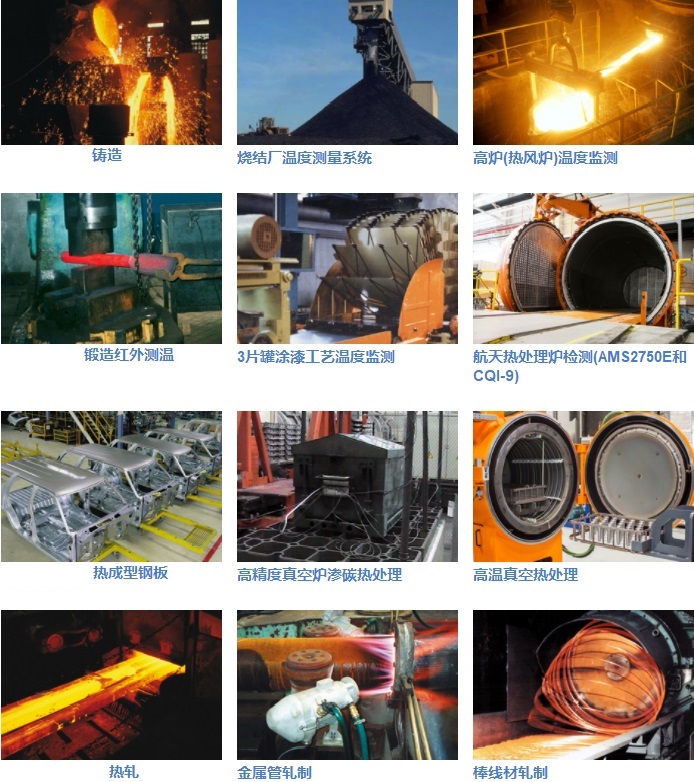

红外测温仪它可广泛应用于热处理、铸造、水泥窑、感应加热，单晶硅和多晶硅等各种工业场合温度的测量。

产品特点

² 红外测温仪 测温范围覆盖100℃～2200℃

² 红外测温仪测温精度可达0.5%,重复精度为2℃

² 红外测温仪响应时间5ms～99.99s可调

² 红外测温仪分辨率0.1℃

² 红外测温仪采用可调焦镜头，测量距离0.35m至无穷远

² 红外测温仪高亮度绿色LED光源或目镜瞄准，清晰显示被测目标的位置及大小。

² 红外测温仪对探测器采用环境温度补偿，消除环境温度对测量温度的影响

² 红外测温仪采用工业级OLED屏为显示界面，人机界面友好

² 红外测温仪多功能外设接口：可编程模拟量输出、报警输出、1路电平输出以及1路RS485通讯接口。

² 红外测温仪可抗2500VDC脉冲群信号干扰

² 红外测温仪最多支持多台测温仪总线级联，通过PC实现网络化控制

单色红外测温仪原理

目前市场上的单色测温仪，多为窄波段测温仪。它的测温原理是通过物体某一狭窄波长范围内发生的辐射能量，来决定温度的大小。测温仪测量的是一个区域内的平均温度，测量值受发射率、镜头的污染以及背景辐射的影响。

物体发出辐射能量的大小与发射率有一定关系。发射率越大，物体发出的红外线能量越大。物体的发射率与物体表面的状态有一定关系，表面的粗糙度、亮暗程度、不同材质都会影响发射率。所以在使用单色测温仪时，常会有一张不同材质的发射率表。

红外测温仪适用场合

红外高温计被测物测量面积较大（完全能够充满目标视场）、表面较平整（不弯曲）、与测量方向小于30度、被测物体表面理化状态稳定(非处于氧化、气化、液化过程之中) 、光学通道少灰尘和没有阻挡与衰减等场合下物体温度的测量。

关键词：轧线棒材钢坯双色测温仪金属注射成型烧结炉红外测温仪真空氢气炉红外测温仪
真空热压炉红外测温仪核管退火炉红外测温仪晶体材料红外测温仪晶圆高温处理炉红外线测温仪
氮化硅气压炉红外测温仪真空淬火炉高温计碳化钨气压炉红外测温仪 CVD 化学气相沉积高温炉
石墨纯化红外测温仪旋转粉末烧结炉红外测温仪真空感应熔铸炉红外测温仪热风炉拱顶红外双色测温装置

型号	ELMS -S-6016-M	ELMS -S-7018-M	ELMS -S-7022-M	ELMS -G-3014-M	ELMS -G-3520-M	ELMS -G-1007-M
测温范围（℃）	600～1600	700～1800	700～2200	300～1400	350～2000	100～700
探测器	Si(硅光电池)			InGaAs(铟镓砷)		InGaAs（扩展型铟镓砷）
工作波长	（0.85～1.1）μm			（1.45～1.7）μm		（2.0～2.6）um
主要应用	热处理、金属锻造、铸造、感应加热、玻璃、水泥窑、半导体			热处理、镀锌线、有色金属加工、退火炉		有色金属加工、感应加热、涂层
距离系数	60：1 或100：1	100：1或200:1		100：1或200：1		100：1
测量距离	0.35m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
温度分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调
响应时间	5ms～99.99s，可以调节
信号处理	峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能
输出	多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选），分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
	报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤1Ω，最大允许电压AC42V或DC60V，最大允许电流100mA，响应时间2ms
	RS485输出，可实现参数修改，数据记录和查询等功能
显示方式	采用自发光工业级OLED显示屏
供电电源	DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护，内置EMI滤波器、可抗2500VDC脉冲群的干扰。
预热时间	内置环境温度补偿，几乎不受环境温度变化的影响。
瞄准方式	内置可见高亮度绿灯或目镜瞄准
接口	采用全密封插头
使用环境	-30℃～+55℃，不带水冷；-30℃～+120℃，带水冷
防护等级	IP65
