半导体真空炉气氛炉红外双色测温仪
半导体真空炉气氛炉比色高温计
产品特点
1.测温范围覆盖250℃～3000℃（分段）
2. 测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃
3.响应时间10ms～99.99s可调
4.采用可调焦镜头，测量距离0.35m至无穷远
5.对探测器采用PID恒温控制，消除环境温度对测量的影响
6.清晰显示被测目标的位置及大小1：1高亮度绿色LED光源或可视目镜
7. 兼具双色和单色测温功能
8.抗干扰双色模式下，镜头脏检测功能
9.采用工业级OLED屏为显示界面，人机界面友好
10.外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。
11.软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰
12.有抗氧化测量功能，测量时不受氧化物的影响
技术参数
|
测温范围（℃） |
250～3000（分段） |
|
主要应用 |

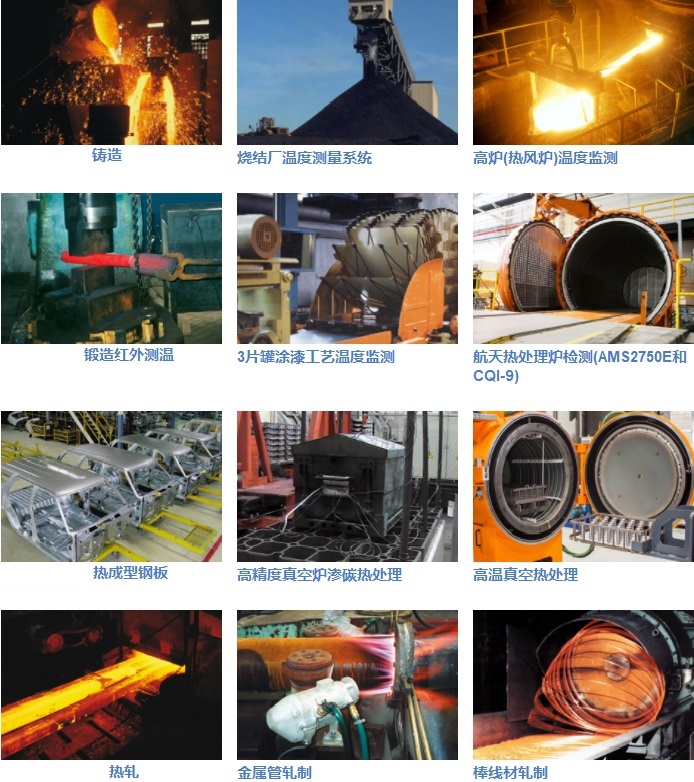

热轧、线 棒材、金属锻造、铸造、真空炉、感应加热 、溶化的玻璃、水泥窑、半导体 |
|
距离系数 |
100：1 |
|
测量距离 |
0.35m至无穷远可调 |
|
测量精度 |
±0.5%T |
|
分辨率 |
0.1℃ |
|
重复精度 |
±2℃ |
|
单色系数 |
0.100～1.000，步距0.001可调。 |
|
双色系数 |
0.850～1.150，步距0.001可调。 |
|
响应时间 |
5ms～99.99s可调 |
|
信号处理 |
峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能 |
|
输出 |
多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， 分辨率0.1℃，电流环输出负载600Ω，电压输出允许电流10mA |
|
模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出负载600Ω |
|
|
报警输出：上限、下限报警，采用光耦继电器使用寿命制， 导通电阻≤25Ω，允许电压AC60V或DC60V，允许电流120mA，响应时间2ms |
|
|
PNP电平输出（输出电流100mA，带过载保护） |
|
|
RS485输出，可实现参数修改，数据记录和查询等功能 |
|
|
显示方式 |
采用工业级OLED显示屏 |
|
供电电源 |
DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。 |
|
预热时间 |
内置恒温加热器，通电10min后测温 |
|
瞄准方式 |
内置可见高亮度绿灯或目镜瞄准 |
|
接口 |
采用德国binder密封插头和12芯屏蔽电缆（长度2.5m） |
|
使用环境 |
不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-30℃～+120℃， 冷却水压力为0.2MPa，流量为2L/min |
|
防护等级 |
IP65 |
接线表
|
棕 |
红 |
橙 |
黄 |
绿 |
蓝 |
紫 |
灰 |
白 |
黑 |
粉红 |
浅蓝 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多种方式 模拟量 |
(4～20) mA |
输出信 号地线 |
COMH |
NOH |
COML |
NOL |
A |
||
|
电源输入 |
模拟量输出 |
对0V |
上限报警输出 |
下限报警输出 |
RS485通讯接口 |
||||||
多种方式模拟量输出为：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V 可选。
