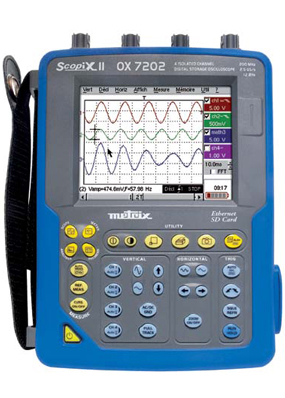

OX7202-BUS 便携式隔离通道示波器
产品编号：OX7202-BUS
OX7202-BUS总线分析示波器可用于执行现场评估总线技术完整性，检测总线电气规格的同步。现场总线组成的一系列通讯线，电子信号会在2个远程通讯设备中间传输。这样的传输系统会替换传统的4-20mA模拟信号。在现场，各种干扰（布线的恶化，电磁波辐射，绝缘体老化，漏电等）可能会导致信号传输的误差。
示波器OX7202-BUS是进行实验室测试和现场测试的理想工具。
仪器操作简单，通过33个按键，可直接访问所有常用的功能。OX7202-BUS特别适合于现场使用，配有最新专利“即插即用”探头等配件，每个测量通道都相互隔离和对地隔离，通过内置WEB服务器和以太网可进行远程控制，集多种仪器功能于一身，包括4通道TRMS万用表。
超大320 x 240 全彩LCD显示屏，提供详细的波形细节和所有测量及功能的显示。通过触控屏幕，可方便快捷地对视窗式菜单进行操作：打开、下拉或执行；触控笔可直接作用于图形元素，如游标、触发和缩放等等。
产品特点：
- 可分析以下现场总线：KNX, DALI, CAN, LIN, FLEXRAY, AS-I, RS-485, RS-232, 以太网等
- 五合一功能：示波器、万用表、FFT分析仪、总线分析仪和记录仪
- 2.5GS/s实时采样率，50GS/s等效采样率 – 存储深度每通道2500点（示波器模式下），可扩展到50K，另配有2GB可移动SD存储卡
- 2个隔离通道，600V Cat III，可同时显示8个波形
- 12位垂直分辨率，更深入、更精确进行缩放
- 实时FFT分析
- 2个独立通道，4000-点，TRMS，200kHz数字万用表功能
- 彩色LCD触摸屏
- 33个直接命令键和视窗式菜单界面
- 多种通讯接口：RS-232，并口，以太网（内置WEB服务器）
- 触控笔直接访问屏幕菜单或功能，直接对图形元素进行操作
- 智能探头，带有用户自定义控制按钮
产品应用：
- 现场维修-工业方面或电子方面
- 工厂内部维护和维修
- 安装和运行监测
- 工业过程测试
- 质量控制
- 用于研发和实验室-工程师或技术员
技术参数：
|
机界面
|
|
|
显示屏
|
彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光
|
|
显示模式
|
500实时采样点显示 / 矢量带内插
|
|
波形显示
|
2实时波形+ 2 参考波形/ 分区显示&全屏显示
（波形区域达110 x 74）
|
|
屏幕控制
|
触控屏 / 视窗式菜单及图形指令
|
|
语言
|
5国语言，菜单&在线帮助 （法、英、德、意、西班牙文）
|
|
示波器模式
|
|
|
带宽
|
200MHz 带宽显示：15MHz, 1.5MHz或5kHz
|
|
通道数
|
2隔离通道
|
|
输入阻抗
|
1MΩ ± 0.5%， 17pF
|
|
最大输入电压
|
600 V / Cat III （探头连接安全适配器）
|
|
垂直灵敏度
|
16档量程，从2.5mV到200V/div
垂直放大模式下可到156μV/div(12位转换器)
精度±1%
|
|
垂直放大
|
单击视窗选取放大系统（使用触控笔在显示屏上直接选取）
X 16 最大
|
|
探头衰减系数
|
1/10/100/1000 或调整至任意值/可自由定义测量单位
|
|
水平
|
|
|
时基扫描
|
35档，从1ns/div到200s/div,精度±0.1%
滚动模式下从100ms到200s/div
|
|
水平放大
|
单击视窗选取放大系统（使用触控笔在显示屏上直接选取）
|
|
触发
|
|
|
触发方式
|
自动，触发，单次，自动50%
|
|
触发类型
|
边沿，脉宽(20ns-20s)，延迟(120ns-20s)，计数（3-16384事件）
TV帧或行数(525=NTSC 或625=PAL/SECAM)
触发电平连续可调
|
|
耦合
|
AC，DC，高频限制，降噪—触发抑制（从160ns到30s）
|
|
灵敏度
|
≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽)
|
|
阈值触发
|
开始于16个自动测量值中的一个
|
|
数字处理
|
|
|
最大采样率
|
等效采样率50Gs/s ，每通道实时采样率2.5G s/s 或1Gs/s
|
|
垂直分辨率
|
12位 （垂直解析度0.025%）
|
|
存储深度
|
2500点/通道
可达50000点/通道（选配50K存储深度扩展）
|
|
用户可支配存储空间
Windows界面文件管理
|
2Mb，可存储各种不同文件：波形，组态设定，数学公式，图片文件等。
|
|
GLITCH模式
|
脉宽≥ 2ns ,
1250 对Min/Max (25000对，当选配50K存储深度扩展时)
|
|
显示模式
|
包络模式，平均模式（系数从2至64），XY模式
|
|
其他功能
|
|
|
自动
|
自动触发时间：<5s,自动辨识输入通道-频率>30Hz
|
|
FFT分析&数字运算
|
FFT(线性或对数)，测量指针/ 数学运算+,-,x,/ 以及自定义数学公式
|
|
指针
|
2或3个指针：V，T，相位；分辨率12位；显示：4个字
|
|
自动测量
|
19种参数自动测量；分辨率12位；显示：4个字
|
|
万用表模式
|
|
|
一般指标
|
2通道 / 8000点， +条形图min/max /TRMS / 带时间的趋势图记录（5分钟到31天）
|
|
AC,DC,AC+DC电压
|
300mV到600Vrms，400mV到800VDC
VDC精度：0.5%L+5字，带宽200kHz
|
|
电阻
|
80Ω ~ 32MΩ ，精度0.5%L+25字，快速导通性测试：10ms
|
|
其他测量
|
电容：5nF到5mF，频率：200kHz，二极管测试：3.3V
|
|
测量阈值触发
|
2通道，可设定时间，100组带时间戳的记录（.TXT文件）
|
|
BUS分析模式
|
|
|
BUS分析
|
RS232/485-2 以太网10 base T 100 base T base 2 – CAN – LIN – ASI – DALI – KNX – FLEXRAY – PROFIBUS PA 与 DP
|
|
协议
|
TCP-IP MODBUS UDP PROFINET PROFIBUS
|
|
标准
|
IEEE802.3 – ISO11898-2和-3 – IEA232-485 – EN50090-2-5 – SPEC V2.1 – EN50285 – IEC61158
|
|
通用规格
|
|
|
组态设定存储
|
无限/ (.CFG) 文件大小:约 1kB
|
|
打印
|
（标配），RS232（标配），并口（选配）
|
|
PC通讯
|
10Mb以太网,RS232(max 115kbs)或USB（选配）
SX-Metro PC端应用软件（选配）
|
|
网络
|
10Mb以太网，Web服务器（远程控制、实时波形，指针自动测量）FTP服务器（同PC进行文件交换），FTP客户端（保存至PC硬盘）
|
|
电源
|
9.6V / 3.8A/h电池组 / 工作时间约4小时/可调整省电模式
AC电源98-254V/47-63 Hz < 15w
|
|
安规/EMC
|
符合IEC 61010-1 / CEM符合EN61326-1
|
|
机械指标
|
265 x 195 x 56 mm / 1.9kg(带电池) / IP51防护
|
