ULTRAPROBE15000超声波状态检测分析系统

UP 15000Touch是一台真正适合你一手掌握的超声波状况监测实验室。

UP 15000 Touch是如此精密和如此先进，而且很容易使用。

该UP 15000中心部分有一块触摸屏技术的显示屏。是一个真正的“全面检测服务系统"，你会惊奇地发现有许多不同的方式可以使用它，并且有多种不同的应用程序可以使用，触摸一个图标后超声检查的精彩世界将为您打开。

UP15000 Touch技术特点和优点：非常精密、如此容易

你会惊讶于如何快速提高你的检查能力-帮助您提高整个工厂的资产利用率，同时减少能源的浪费。另外，报告生成将帮助你了解如何管理您的重要超声状态监测方案，以改善公司的盈利能力。

zui后，您可以根据您想要的方式来测试所有的功能，你需要准确的结果。通过UP 15000 Touch，现在你可以真正看到未来。

主要特点：触摸屏技术、机载录音/摄像、多个数据屏幕（分贝/温度/光谱分析）、温度测试的红外测温仪、发射率调整、机载频谱分析仪、机载相机拍摄测试点、激光指示测试点位置、回顾报警组和生成报告、存储数据，声音和图像、回顾历史记录数据、用于所有设备的应用程序。

UP15000 Touch技术规范

构 造：手持式主机，材料为氧化铝和ABS塑料制成。

电 路：固态类比电路和带温度补偿的SMD数字电路，RMS 转换。

频率范围：20 kHz-100kHz（增量可调，每次1KHz）。

响应时间：<10毫秒。

显示：QVGA触摸屏 - 红外，激光指示器，照相机，频谱分析仪。

录音：WAV文件格式。

红外温度：-20℃至500℃（-4℉至932℉）。

照相机：200万像素。

激光指示器：欧洲以外：输出<5mW-波长640nm –IIIa级激光产品。欧洲：输出<1mW-波长640nm –II 级激光产品。

内存：400个存储位置。

电池：锂离子充电电池。

工作温度：0℃至50℃（32℉至122℉）。

输出：外差法校准输出，分贝(dB)，频率, SD卡。

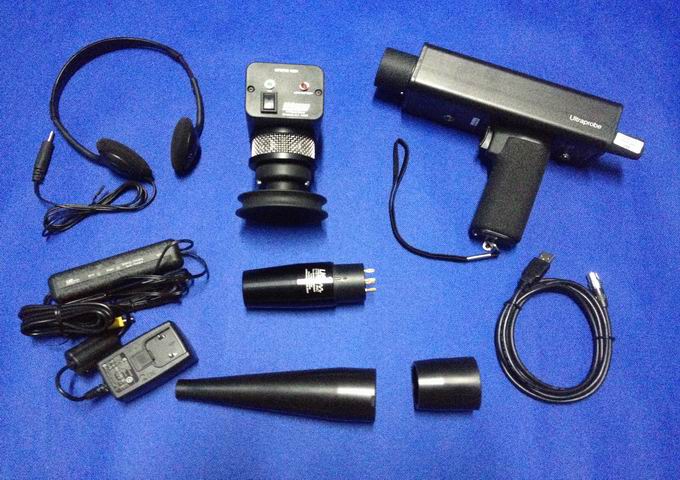

探头：Trisonic扫描模块，听诊器模块，远程模块和RAS-MT。

耳机：可配合安全帽使用的豪华噪声隔离耳机。

指标：分贝，频率，电池状态，和16段条形图。

灵敏度：在50英尺(15.24m)处检测直径为0.005″(0.127mm),压力为5psi(0.34 bar/0.33Kg)的泄漏点。

阈值*：1×10-2 std.cc/sec到1×10-3std.cc/sec。

尺寸：全套铝合金仪器箱 21.5" x 18.5" x 8" (55 x 47 x 20 cm)。

重 量：手*式主机：2.35磅。（1.1公斤），全套手提仪器箱：19磅。（8.6公斤）。

保 修：1年部件/人工标准，完成保修登记卡返回5年。

显示方式：分贝（主要），红外，ABCD，频谱和特殊应用。

频谱分析仪（模式）：频谱，时间序列和双重细节。

UP 15000 Touch 典型应用

UP 15000 Touch是*的检测系统，它是适合你一手掌握的连续在线监测实验室，用途几乎适用于任何设备，使用简单的触摸屏技术，在您的检查过程中，该系统将测量，分析和收集所有数据。你从未体验过如此强大而简单的操作系统，关于触摸运用的具体应用如下：

1.机械/轴承检测

可在故障早期发现异常（轴承缺油、用油过量、轴承内有异物、磨损严重等），超声波可避免偏移、滤掉背景噪声，且在振动情况下使用不受影响，机械运动可产生高频的信号，UP在高频窄波段灵敏地探测声波振幅和音调的微小变化，可进行对比，也可观察其变化趋势。主要应用：1.轴承润滑状况监测2. 机械旋转/摩擦监测3.泵浦气蚀检测。

2.泄漏检测

当流体（气体或液体）从高压端到低压端，在正常情况下会相对较“安静"，一旦有泄露或阻塞，流体通过泄露点或阻塞段时，就会产生“湍流"。湍流会产生强烈的超声波信号，超声波是方向性很强的信号，利用这种特性可以对泄漏位置进行准确判断。仪器的灵敏度调节功能可突出故障信号，明显降低外部声音干扰，即使在噪音环境下也能被准确检查出来。超声波技术相对“绝对压力法、压差法、气泡法"，操作简单、适用范围广、准确可靠。主要应用：1.管道/阀门泄漏2.疏水阀泄漏3.压缩机泄漏。

3.放电检测

电气/电力设备的常见故障：电晕、电痕、电弧。电晕和早期的电痕不会产生热量，红外技术无法检测，但它们会产生超声波信号，超声波技术可以检测到；局放发生在设备内部是，红外方法难以检测，超声波检测仪在设备表面或结合处可以检测。UE系列对开关柜、绝缘子等电气设备的检测非常灵敏，配合使用检测附件（LRM/UWC）可远距离检测电气设备及架空线路。

主要应用：

①高低压开关柜/变压器

电力开关柜能否正确动作、变压器能否正常工作是电网能否正常运行的关键因素。制造工艺、安装过程或运行维护失当，都会给设备造成缺陷，威胁电网的安全、稳定运行，影响正常的生活和生产，造成不良的社会反应。利用UE的超声技术及设计的传感器，可以在红外技术难以解决问题的情况下，发现早期故障，以便维护人员做好检修计划。

②输电线路接头/绝缘子

绝缘子、线路接头如果存在内部缺陷、外部污染，都会产生电晕、电痕、电弧现象，这些放电现象会削弱绝缘能力，导致部件损坏，引起非预期的停产、停运，严重的可导致火灾和爆炸。由于上述局放现象并不一定伴随明显的升温，高温环境也可能掩盖这些现象，但是它们会产生超声噪音，通过UE的扫描探头(LRM/UWC),可在不同距离进行检测，zui远可达50米。

4.密封性测试

主要针对水密封实验、风噪音、辐射泄漏等。按照传统方法，使用淋水、冲水试验检测漏水和风噪音，费时、费力而且准确性不佳；采用肥皂、水泡检测空气剎车和辐射泄漏，也是耗时低效。采用超声波技术进行检测就轻松多了，将超声波发生器放入车体（舱体）内，扫描门、窗、封口处，可以精确、快速地完成检测工作。

主要应用：1.风噪音、门窗密封2.舱盖密封性（船舶、飞行器、槽车、冷藏车）。

UP 15000 Kit：达到并超过美国ASTM E1002-2005泄漏检测的要求。

涵盖一个或以下多个：051115，0303776，0315199，1206586，1297576，1881263，2562758，2689339，4416145，4823600，5955670，6122966，6339961，6341518，6415645，6655214，6707762，6804992。

UE Systems致力于不断改进产品，因此规格如有变更，恕不另行通知。保修详情，可根据要求向销售商提出。

ULTRAPROBE ? 15,000 Touch 典型应用

Ultraprobe 15,000 Touch是*的检测系统，它是适合你一手掌握的连续在线监测实验室，用途几乎适用于任何设备，使用简单的触摸屏技术，在您的检查过程中，该系统将测量，分析和收集所有数据。你从未体验过如此强大而简单的操作系统，关于触摸运用的具体应用如下：

电气检查分析：电弧、电痕、电晕。

失效模式检测：开关、变压器、绝缘子、继电器、母线。

泄漏检测/节能分析：阀门、蒸汽疏水阀、凝汽阀、压缩空气、压缩气体（O2, NO，等等）。

机械检查或趋向分析：轴承/状况、摩擦状况、气蚀、齿轮或齿轮箱、泵浦或马达、缺乏润滑/过渡润滑。
