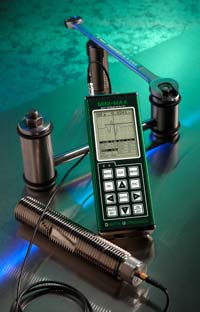

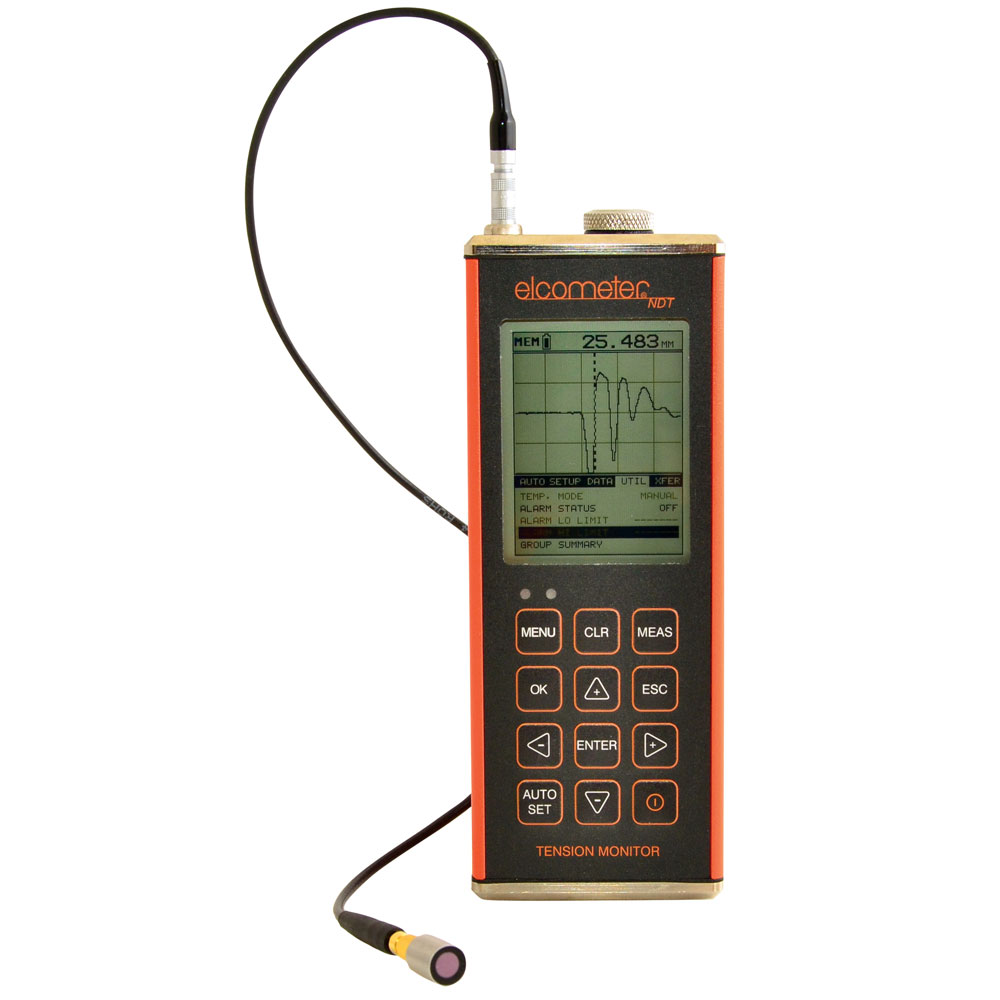

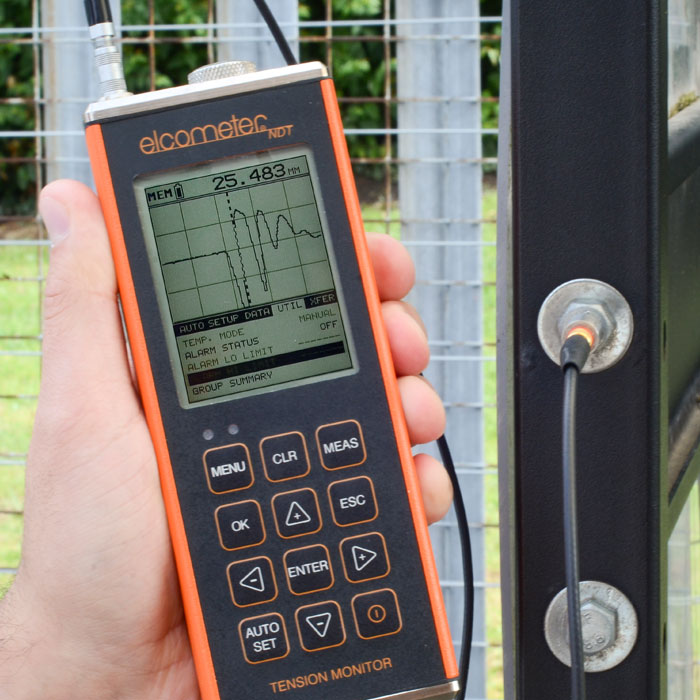

BG80 螺栓张力检测仪
当在负荷下状态螺母和螺栓被缩紧时，拧紧螺母会促使螺栓延长。
BG80系列准确地测量了延伸度，进而准确地测量时间（十亿分之一秒为单位），伸长率，负荷，压力和螺栓张力的百分比。
Elcometer BG80螺栓张力检测仪两种型号可供选择：BG80DL和BG80TDL。
使用超声波，此仪表不受温度、摩擦或阻力影响，标准扭矩测量技术的采用使G80系列的精确度达到0.0001mm(0.00001英寸)。
使用RS232接口，配上可选的关闭配件，此仪器可被编程在得到合适的负荷时自动停止锁紧过程。
|
特点:
|
|
|
|
|
工作原理? 当固件被拧紧时，其长度（伸长率）也会增加。 适用固件被拧紧时的力可由手动扭矩扳手测量，其精确度受温度、摩擦力和阻力的影响。 BG80 & BG80TDL超声波测量长度的改变，精确地测定固件被紧时适用的负荷，不受温度，摩擦力和阻力的影响。 |
|
型号/部件编号 |
BG80DL & BG80TDL |
|
材料厚度数字显示屏 |
■ |
|
测量模式1 |
PE和带闸门的PE |
|
测量速率: |
每秒4个读数 |
|
测量范围2 |
25.4 – 2440毫米 (1 – 96 英寸) |
|
测量精确度2 |
±0.0001毫米 |
|
测量分辨率 |
0.0001毫米 |
|
速度校准范围 |
1250 - 10,000米/秒 |
|
其他特征: |
|
|
极限报警模式 |
■ |
|
数据记录 |
8000个读数 |
|
校准选项 |
固定，单点和两点 |
|
传感器探头类型 |
单晶 |
|
传感器频率范围 |
1 - 10MHz |
|
显示 |
1/8 VGA |
|
单位（可选择） |
毫米或英寸 |
|
LED背光 |
开/关/自动 |
|
重复性/稳定性指示器 |
■ |
|
电池类型 |
3节AA碱性电池 |
|
电池寿命（估值） |
150小时 |
|
电量低指示器 |
■ |
|
省电模式 |
自动 |
|
操作温度 |
-10 至 60ºC (14 至 140ºF) |
|
尺寸（宽*高*长） |
63.5 x 165.0 x 31.5毫米 |
|
重量（包括电池） |
383g (13.5oz) |
|
带垫片密封底盖的铝箱设计和防水薄膜键盘 |
■ |
|
传感连接器类型 |
LEMO |
|
RS232接口 |
■ |
|
包装清单 |
易高NDT BG80DL/BG80TDL主机，耦合剂，提箱，用户手 |
¹ PE: 脉冲-回波模式
² 测量范围和精确度取决于材料、表面条件和所选传感器。
|
部件编号 |
探头直径 |
晶体类型 |
探头特点 |
阻尼 |
螺旋式接口 |
顶部 |
所有的金属 |
|
2.25 MHz 螺栓检测仪传感器 |
|||||||
|
TX2M25CM-5 |
1/4" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX2M25CM-6 |
1/4" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX2M25DM |
3/8" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX2M25EM-5 |
1/2" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX2M25EM-6 |
1/2" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX2M25GM |
3/4" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
5.00 MHz 螺栓检测仪传感器 |
|||||||
|
TX5M00AM-2 |
1/8" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00AM-3 |
1/8" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00CM-7 |
1/4" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00CM-8 |
1/4" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00DM |
3/8" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00EM-7 |
1/2" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00EM-6 |
1/2" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX5M00GM |
3/4" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
10.00 MHz 螺栓检测仪传感器 |
|||||||
|
TX10M0AM-2 |
1/8" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX10M0AM-3 |
1/8" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX10M0CM-4 |
1/4" |
Si/El 非磁性的 |
标准 |
S |
■ |
■ |
■ |
|
TX10M0CM-5 |
1/4" |
Si/El 磁性的 |
标准 |
S |
■ |
■ |
■ |
BG80 螺栓张力检测仪
技术规格
电线和适配器
TL-24030-3 电线：1.2m (4')单 Lemo 00至 螺旋式接口
TL-24030-10 电线：3m (10') 单 Lemo至螺旋式接口
TL-24030-11 电线：6m (20') 单Lemo至单螺旋式接口
TL-24030-12 电线：6m (20') Lemo 至 Lemo 00
TL-24031 RS232电线 1.8m (6'); DB-9 to Lemo
TL-24032 USB到串口转换器
耦合剂
TC-24034-1 耦合剂：标准式；4盎司瓶 (材料安全数据表)
TC-24034-2 耦合剂: 标准式；12盎司瓶 (材料安全数据表)
TC-24034-3 耦合剂: 标准式；1加仑 (材料安全数据表)
TC-24034-9 耦合剂：高温510°C (950°F);2盎司管 (材料安全数据表)
配件 TZ-24036 带1.8m (6') 电线的温度传感器
