MOM600A微欧表 说明书
MOM600A微欧表产品简介：
•MOM600A断路器的故障常常是由于断口或母线焊接点过高的接触电阻造成的
•另外，由于配电网的负荷日益沉重，接触电阻所产生的过热也会威胁到电网的稳定运行
•MOM600A常规的接触电阻例行检查可在故障发生前发现异常状况，防患于未然

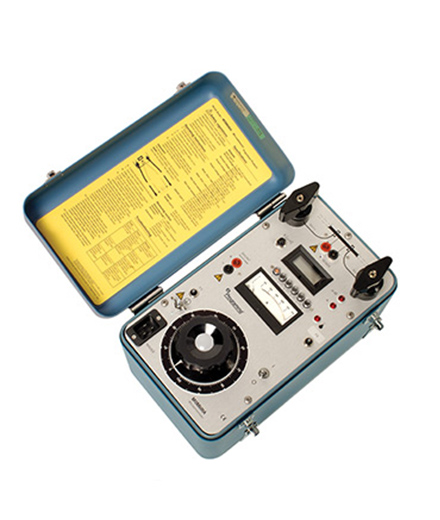

•MOM600A微欧表是用于检测高压断路器、隔离开关、刀闸断路器、母线焊接和线路连接处接触电阻的仪器
•MOM600A与市面上普通的仪器有所不同，它可适应从寒带到热带的不同气候，适用于现场测试
•完整的MOM600A套装包含了一组高韧度测试电缆（包括*立的传感器电缆）和一个坚固的运输箱
MOM600A微欧表产品应用：
•重要：在操作仪器前*阅读使用说明
A. 断路器测试
1.将微欧表连接到断路器
2.设置测试电流（此案例中设为100 A）
3.按下电阻测试按键
4.读取结果
B.母线焊点测试
1.将微欧表的电流电缆连接到被测试品。不要连接传感器电缆，电压读数需使用外部电压表
2.设置测试电流（此案例中设为100 A）
3.连接外部电压表至母线
4.读取电压表读数（0.1 mV等效于1 μΩ）
5.将电压表移动到下一个连接点
6.重复步骤4
| 规格 | |
| 在额定电压、+25°C的环境下规格的各项指标有效，指标会在不经意间产生变化。 | |
| 环境 | |
| 应用场合 | 仪器可在高压变电站和工业环境下使用。 |
| 温度 | |
| 操作 115 V | 0°C 到 +50°C (32°F 到 +122°F) |
| 操作 230 V | 0°C 到 +40°C (32°F 到 +104°F) |
| 储存 - | 40°C 到 +70°C (-40°F 到 +158°F) |
| 湿度 | 5% – 95% RH, 不凝结 |
| CE 标识 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常规 | |
| 电源电压 | 115 / 230 V AC, 50 / 60 Hz |
| 电源功率 |
115 V, 4370 VA 230 V, 7360 VA |
| 保护 | 小型断路器、热跳开关 |
| 大小 | |
| 仪器 |
356 x 203 x 241 mm (14” x 8” x 9,5”) |
| 运输箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
| 重量, 115 V 型号 |
25 kg (55.1 lbs) 连携带箱和配件重 43.1 kg (95 lbs) |
| 重量, 230 V 型号 |
24.7 kg (54.5 lbs) 连携带箱和配件重 42.8 kg (94.4 lbs) |
| 电流电缆 | 2 x 5 m (16 ft), 50 mm² |
| 传感器电缆 | 2 x 5 m (16 ft), 2.5 mm² |
| 测量单元 | |
| 电阻 | |
| 量程 | 0 - 1999 μΩ |
| 分辨率 | 1 μΩ |
| 误差 | 读数的±1 % +1位 (100-600A测试电流) |
| 输出, 115 V 型号 | |
| 电流 | 0 – 600 A DC |
| 输出电压 | 5.2 V DC |
| 电流负载输出 | 10 mV/100 A±0.5 %，*大60 mV 输出，*大可承受10 V电压 |
| 输出, 230 V 型号 | |
| 电流 | 0 – 600 A DC |
| 输出电压 | 9 V DC |
| 电流负载输出 | 10 mV/100 A±0.5 %，*大60 mV输出，*大可承受10 V电压 |
| *大负载能力, 115 V 型号 | ||||
| 电流调整设置为满量程 | ||||
| 输出电流 | *小输出电压 | *大负载时间 | 静置时间 | 输入电流 |
| 100 A DC | 4.6 V | - | - | 8 A |
| 300 A DC | 3.8 V | 1.5 分钟 | 15 分钟 | 20 A |
| 600 A DC | 2.6 V | 10 秒 | 5 分钟 | 38 A |
| *大负载能力, 230 V 型号 | ||||
| 电流调整设置为满量程 | ||||
| 输出电流 | *小输出电压 | *大负载时间 | 静置时间 | 输入电流 |
| 100 A DC | 8.3 V | - | - | 6 A |
| 300 A DC | 7.2 V | 2.5 分钟 | 15 分钟 | 16 A |
| 600 A DC | 5.6 V | 15 秒 | 5 分钟 | 32 A |
